WZM自保持电磁阀

￥700.00

重庆北碚区

重庆万展阀门制造有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

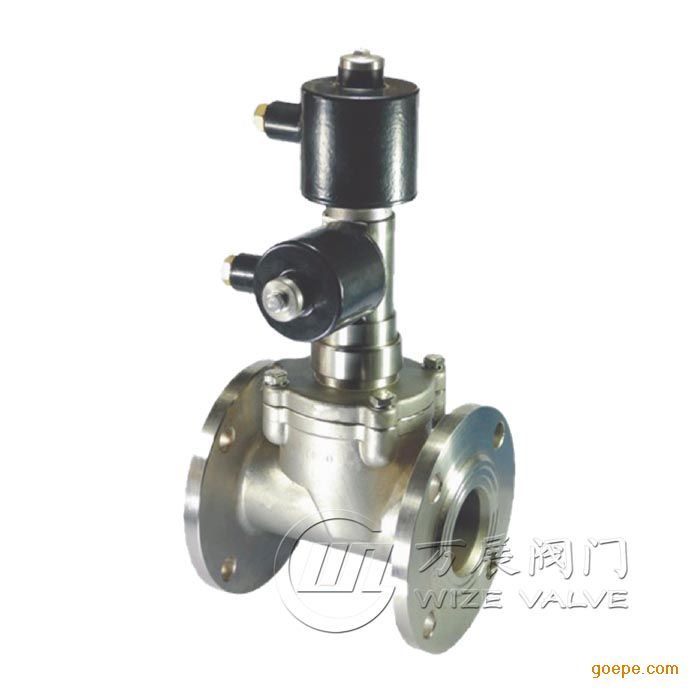

WZM自保持电磁阀
产品优势：
领先技术   欧洲工艺     自保持型   脉冲节能
三维密封   避免泄漏      导向装置   消除故障
交替工作   超长寿命     响应迅速   性能稳定
应用范围：
航天、军工、核工业、船舶重工、石化、电力、能源、城市供热、供汽、供水等智能化自控系统。
工作原理：
采用自锁自保持，多环式的不锈耐蚀钢三维密封活塞结构,双线圈控制，一个线圈控制开、另一个线圈控制关,只需给线圈一个脉冲信号，瞬时通电即可保持工作状态，能耗低（功率小且瞬时通电），流量足，使用寿命长。
主要选型参数：
结构原理：先导活塞型、直动活塞型
流体种类：水、气、油、蒸汽、燃气、真空、液氮、液氧、腐蚀性流体等
工作压力：-0.1~0Mpa,0.01-0.6Mpa, 0.01-1.6Mpa, 0.02-2.5Mpa/0.03-5.0Mpa/0.05-70Mpa/0.1-260MPa
介质温度：-200~-51℃,-50~40℃，-20~100℃，101~200℃，201~300/450/550℃
公称通径：DN15～DN200
连接方式：内螺纹，法兰
阀体材质：铸钢（≥DN25）、304、316（特殊定制316L不锈钢）
电源电压：AC220V，DC24V（其它均可定制）
通电方式：双线圈，通电时间0.5-1秒
电气连接：接线盒式（普通型），电缆引线式（防爆型）
防护等级：普通型IP54,防水型IP65，短时浸泡型IP67
安装方式：水平、垂直
特殊功能：E防爆型（dⅡCT5）、X信号反馈
规格参数及安装尺寸：

型号规格	公称通径	内螺纹			法兰
型号规格	公称通径	G	L	H	L	H	D	K	N-d
WZM15	DN15	G1/2	70/80	195	100/110	175	Φ95	Φ65	4-Φ14
WZM20	DN20	G3/4	85	205	110	180	Φ105	Φ75	4-Φ14
WZM25	DN25	G1	95	215	125	190	Φ115	Φ85	4-Φ14
WZM32	DN32	G1 1/4	115	225	140	195	Φ135	Φ100	4-Φ18
WZM40	DN40	G1 1/2	130	240	150	205	Φ145	Φ110	4-Φ18
WZM50	DN50	G2	145	250	165	215	Φ160	Φ125	4-Φ18
WZM65	DN65				200	245	Φ180	Φ145	4-Φ18
WZM80	DN80				240	260	Φ190	Φ160	8-Φ18
WZM100	DN100				280	290	Φ215	Φ180	8-Φ18
WZM125	DN125				310	290	Φ245	Φ210	8-Φ18
WZM150	DN150				460	350	Φ280	Φ240	8-Φ23
WZM200	DN200				460	350	Φ335	Φ295	12-Φ23

注：以上尺寸为常规尺寸，如有特殊要求或需详细尺寸，可联系我司索取

品牌：	万展阀门
型号：	WZM
材质：	不锈钢
连接形式：	法兰
类型：	直动式
公称通径：	DN0.5～DN200 mm
适用介质：	水;蒸汽;油品;空气
流动方向：	单向
