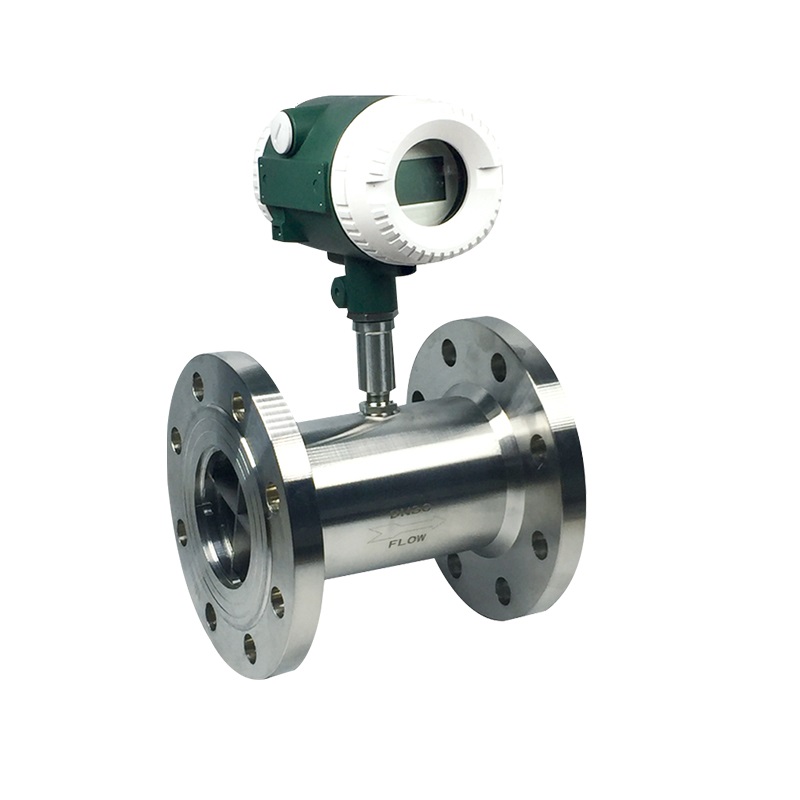

液体涡轮流量计
￥1200.00
陕西西安
西安艾美克仪表有限公司
免费会员 | 已传执照
相似推荐
  • 图文详情
  • 产品参数
一、简介
  • AMKLWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
二、LWGYS技术参数
执行标准   涡轮流量传感器（JB/T9246-1999）
仪表口径（mm）及连接方式  4、6、10采用螺纹连接
精度等级   ±1%R、±0.5%R、±0.2%R（需特制）
量程比   1:10；1:15；
传感器材质   304不锈钢、316（L）不锈钢等
使用条件   介质温度：-20℃～+120℃  环境温度：-20℃～+60℃
 相对湿度：5%～90%       大气压力：86Kpa～106Kpa
信号输出功能   脉冲信号、4～20mA信号
通讯输出功能   RS485通讯、HART协议等
工作电源      外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
信号线接口   基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5
防爆等级   ExiaIICT4或ExdIIBT6
防护等级   IP65或更高（可订制）
三、 LWGYS测量范围及工作压力
仪表口径
（mm）		 正常流量范围
（m³/h）		 扩展流量范围
（m³/h）		 默认安装方式及耐压等级 可选安装方式及默认耐压等级   特制耐压等级
（MPa）
DN4 0.04～0.25 0.04～0.4 螺纹安装、6.3Mpa   12、16、25
DN6 0.1～0.6 0.06～0.6 螺纹安装、6.3Mpa   12、16、25
DN10 0.2～1.2 0.15～1.5 螺纹安装、6.3Mpa   12、16、25
DN15 0.6～6 0.4～8 螺纹安装、6.3Mpa 法兰、卡箍、 4.0、6.3、12、16、25
DN20 0.8～8 0.45～9 螺纹安装、6.3Mpa 法兰、卡箍、 4.0、6.3、12、16、25
DN25 1～10 0.5～10 螺纹安装、6.3Mpa 法兰、卡箍、 4.0、6.3、12、16、25
DN32 1.5～15 0.8～15 螺纹安装、6.3Mpa 法兰、卡箍、 4.0、6.3、12、16、25
DN40 2～20 1～20 螺纹安装、6.3Mpa 法兰、卡箍、 4.0、6.3、12、16、25
DN50 4～40 2～40 螺纹连接、6.3MPa 法兰、卡箍、 4.0、6.3、12、16、25
DN65 7～70 4～70 螺纹连接、6.3MPa 法兰安装 4.0、6.3、12、16、25
DN80 10～100 5～100 螺纹连接、6.3MPa 法兰安装 4.0、6.3、12、16、25
DN100 20～200 10～200   法兰安装 4.0、6.3、12、16、25
DN125 25～250 13～250   法兰安装 2.5、4.0、6.3、12、16
DN150 30～300 15～300   法兰安装 2.5、4.0、6.3、12、16
DN200 80～800 40～800   法兰安装 2.5、4.0、6.3、12、16
DN250 160～1600 100～1600   法兰安装 2.5、4.0、6.3、12、16
 四、LWGY产品分类

产品图片


信号输出 脉冲 4-20mA 无 4-20mA/脉冲
供电电源 +24VDC±15% 24VDC±15% 锂电池 24VDC±15%
精度等级 1.0～0.5级 1.0～0.5级   1.0～0.5级
测量范围 标准量程 标准量程   标准量程或扩展量程
显示器 无 无 有
通讯接口 无 无 无 可选RS485
通讯协议 无 无 无 Moubus HART
仪表材质 不锈钢 不锈钢 不锈钢
防爆等级 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防护等级 IP68 IP65、IP67 IP65、IP67
整机功耗 < 1W < 1W < 1W
仪表通经 DN4～DN250 DN4～DN250 DN4～DN250
介质温度 -20℃～120℃ -20℃～120℃ -20℃～120℃
环境温度 -30℃～80℃ -30℃～80℃ -30℃～80℃

 选型表
AMKLWY系列液体涡轮流量计
公称通径DN（） G DN4-DN250（管段式）
C DN150-DN1100（插入式）
组
合		 T 一体式
L 分体式

连接方式		 FL 法兰
LW 螺纹
KG 卡箍
JC 简易插入式
QC 球阀插入式

输出		 0 无输出
1 脉冲输出
2 4－20mA

精度		 05 0.5% R
10 1%R
25 2.5%R
T 特殊精度
显示 0 无就地显示
1 就地显示


通讯协议		 0 无通讯
1 Modbus
2 Hart

量程范围		 S 标准量程
W 扩展量程
T 特殊量程
核心部件材质 S 双相钢
L 2Cr13叶轮
 防爆等级 E ExdIIBT5
 N 非防爆
 压力 H() 1.0;1.6;2.5;6.4等
提供相应流量范围（量程）：m3/h
品牌：艾美克
型号：AMKLWGY
加工定制：是
类型：叶轮式
测量范围：0-9999 m3/h
精度等级：0.5，1.0，1.5
公称通径：4-250 mm
适用介质：干净的介质
