 AMK-CDH系列智能磁电流量计
一、概述
CDH系列智能磁电流量计是一种速度式流量仪表，兼有旋涡流量计和电磁流量计两种仪表的优点，无可动部件，计量稳定。能测量导电液体、包括纸浆、泥浆，废污水及固液两相悬浮液的体积流量。包括酸、碱、盐等强腐蚀性液体的体积流量。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政管理、水利建设等领域。

二、工作原理
 CDH系列智能磁电流量计是利用法拉第电磁感应定律的原理，当液体运动时，由管道中旋涡引起液体切割磁场，感应电势由测量电极检出，通过前置电路放大、滤波、整形，并送至以CPU为核心的微处理器，完成数据的采集、放大和处理，实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。



图2-1 传感器信号采集

三、性能参数
性能参数
参   数 性 能 指 标
水平式 角  式
公称通径 DN10～DN300   DN25～DN100
工作压力 1.6MPa～42MPa 10～42MPa
流量范围 15:1（1.5级）；10：1（1.0级） 15:1（1.5级）；10：1（1.0级）
精   度 ±1.0%，±1.5% ±1.0%，±1.5%
介质电导率 ≥5μs/cm ≥5μs/cm
介质流速 0.5～10m/s 0.5～10m/s
环境温度 -20℃～+50℃ -20℃～+50℃
电源 锂电池供电
信号输出时外供5～25VDC		 锂电池供电
信号输出时5～25VDC
输出信号
 		 脉冲信号、当量；
4～20mA模拟信号
RS485或RS232通讯口，Mudbus		 脉冲信号、当量；
4～20mA模拟信号
RS485或RS232通讯口，Mudbus
壳体材质 碳钢、不锈钢 碳钢、不锈钢
安装型式 一体型 一体型
防爆等级 ExmdibIIBT4
四、型号规格
4.1 型号与代码
   AMKCDH-□-□-□-□-□/□MPa
Y. *高工作压力
L. 输出信号
F. 法兰安装、
H.焊接
C. 口径
J. 角式，S.水平
Y. 企业标志
五、流量范围及外观尺寸
5．1口径的选择
表5-1部分公称口径仪表的流量范围（参考值）
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
流量范围
（m3/h）		 *小流量 0.2 0.45 0.5 0.6 1.5 1.6 3 4.5 6 8 16 30
*大流量 4 9 10 12 20 25 50 75 90 120 240 400
精度 1.5级
※1.0级的流量范围为1：10，即*小流量=1/10*大流量。
5.2仪表外型及连接尺寸

5.2.1水平式

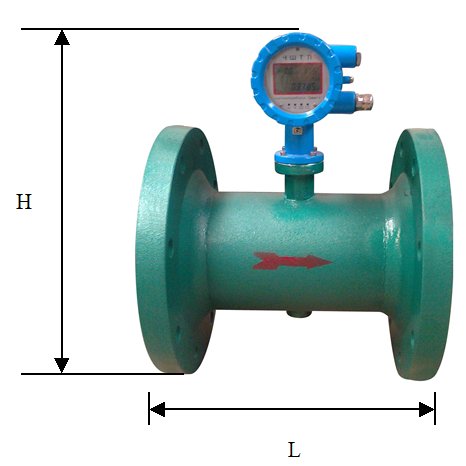

图5-1 低压水平式流量计安装尺寸图
表5-2 低压水平式流量计安装尺寸（适用于压力P≤4.0mpa）
公称通径DN(mm) 15 20 25 40 50(65) 80 100(125) 150 200
总长L 220 220 220 220 220 220 250 300 350
总高H 240 240 240 325 325 370 400 460 520

法兰根据要求按有关标准制造




                  图5-2 高压水平式流量计安装尺寸图
表5-2 高压水平式流量计安装尺寸
公称口径DN(mm) 25 40 50（65） 80 100
公称压力（MPa） 10、16、25、42
安装尺寸
（mm）		 总长L 220 240 280 300 350
总高H 260 280 320 420 450

5.2.1角式


表5-3 高压角式流量计安装尺寸
公称口径DN(mm) 法兰 焊接
25 40 50 80 25(J) 40(J) 50(J) 80(J)
安装与外形尺寸
（mm）		 H 403 390 427 482 338 390 417 492
L1 150 150 150 220 95 100 120 150
L2 176 150 176 290 121 150 140 200
※DN80以上的需定做尺寸
5.2.3快速接头式

                                          图5-4 快速接头式流量计安装尺寸图
表5-4快速接头式流量计安装尺寸
公称通径（mm） 安装与外形尺寸（mm）
H D
20 440 240
25 450 260
50 480 280

六、安装要求
6.1直管段要求
当管道内介质流速较低时，对传感器前、后直管段无特别要求；当介质流速大于1.5m/s时，要求前直管段不小于5DN，后直管段3DN（DN为测量管内径），参见表6-1。在安装空间允许时，应尽量增加直管段长度，可以使流量计的工作更加稳定。
表6-1


图6-1安装直管段示意图
6.2保证满管
磁电流量计只有在介质充满管道的情况下，才能保证测量准确。因此不可在非满管或空管的情况下工作。
6.3注意流向及防震动措施
介质流动的正方向应与传感器上的箭头方向一致。当管道震动大，应采取图6-2的措施。
图6-2 前后直管段直撑固定
品牌：艾美克
型号：AMK-CDH
加工定制：是
类型：电磁
测量范围：0.2-400 m3/h
精度等级：1.0，1.5
公称通径：10-200 mm
适用介质：液体
