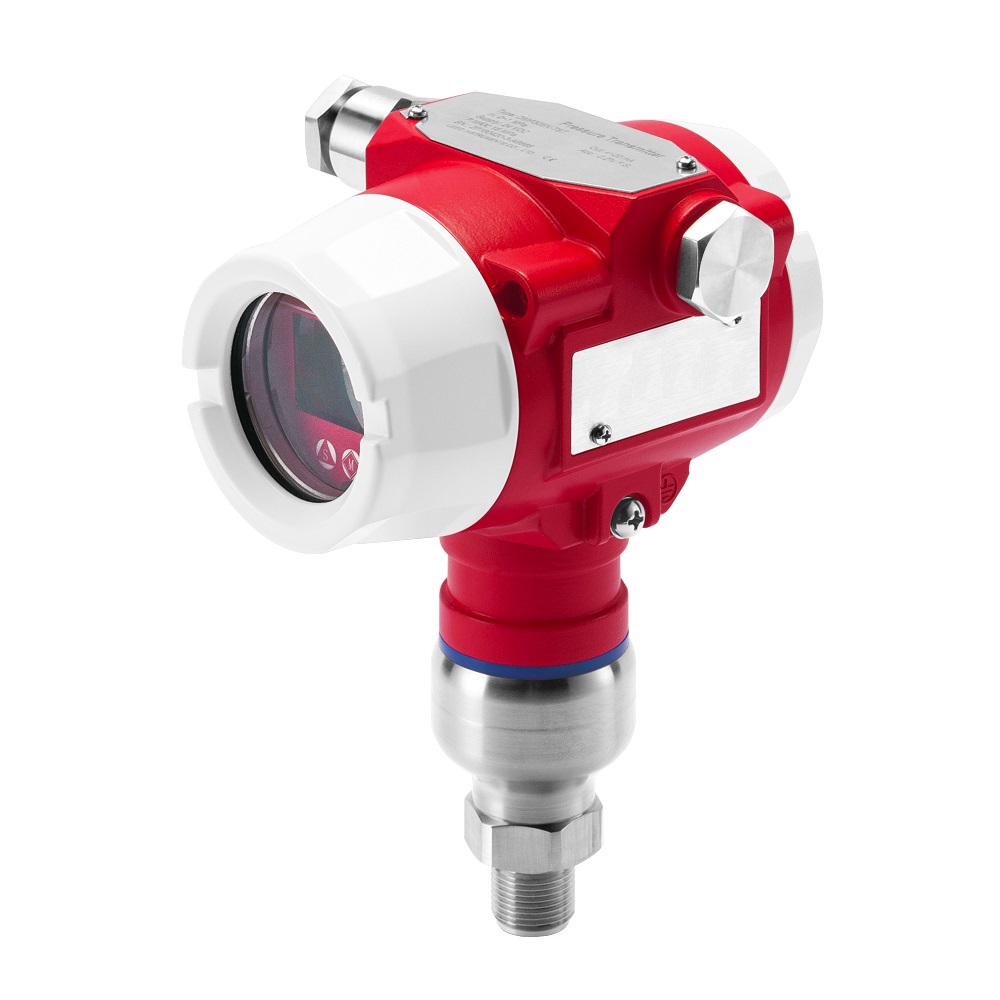

AMKD24单晶硅压力变送器是采用世界先进的单晶硅压力传感器技术与专利封装工艺，精心研制出的一款国际领先技术的高性能压力变送器。单晶硅压力传感器位于金属本体顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。这些独创的单晶硅压力传感器封装技术确保了单晶硅压力变送器可从容应对复杂的化学场合和机械负荷，同时具备强大的抗电磁干扰能力，足以应对苛刻的工业环境应用，是名副其实的隐形仪表。
仪表特点
1.单晶硅技术压力传感器
2.双膜片过载防护结构
3.集成电路与表面封装技术的信号变送模块
4.显示模块可355°旋转
5.壳体外隔离磁感应三按键参数设置
6.耐瞬变电压保护端子模块
仪表参数
1.测量范围: -100Kpa - 42MPa
2.输出信号: 4-20mA、4~20mA/HART
3.参考精度: ±0.1%、±0.075% 、±0.05% URL
4.介质温度: -40-250℃
5.测量介质：液体、气体或蒸汽
6.电源: 4~20mA 二线制 10.5-55vdc、4~20mA+HART 二线制 16.5-55vDC
7.膜片材质：不锈钢 316L、哈氏合金C、不锈钢 316L镀金、不锈钢 316L涂FEP、钽
8.年稳定性: ±0.1% URL/5年
9.过程连接: M20*1.5(M) 1/2-14NPT(F) 1/4-18NPT(F)等可定制
10.防护等级: IP657 、 IP67
11.认证: CE认证，防爆认证
| AMK24 |
| |
代码 |
精度等级 |
| A |
0.1%FS |
| B |
0.075%FS |
| C |
0.005%FS |
| |
代码 |
输出信号及协议 |
| 1 |
4 ～ 20mA+Hart 两线制 |
| 2 |
Modbus-RTU/485 四限制 |
| 3 |
4 ～ 20mA+ PROFIBUS-PA两线制 |
| |
代码 |
过程连接 |
| M |
M20*1.5 内螺纹 |
| M1 |
1/2-14NPT(F) |
| TX |
用户指定 |
| |
代码 |
隔离膜片 |
| B |
316L 不锈钢 |
| H |
哈氏合金 |
| M |
蒙乃尔 |
| T |
钽 |
| |
代码 |
显示方式 |
| L |
LED显示 |
| L1 |
无显示 |
| |
代码 |
压力类型 |
| I |
表压 |
| I1 |
绝压 |
| |
代码 |
测量温度及散热组合配件 |
| T1 |
增加耐温 80℃（低温型组合配件） |
| T2 |
增加耐温 100 ～ 400℃（中温型组合配件） |
| T3 |
增加耐温 400℃～ 650℃（高温型组合配件） |
| |
代码 |
显示 |
| L |
LCD |
| |
代码 |
电气连接 |
| 1 |
M20*1.5 标准 |
| 2 |
用户指定 |
| |
代码 |
防爆等级 |
| E |
本安型（EXia II CT6） |
| G |
隔爆型（EXd II CT6） |
| |
代码 |
测量范围 |
| 1 |
用户指定 |
| AMK24 |
A |
1 |
L |
B |
L |
I |
T1 |
L |
1 |
E |
|
选型举例 |
