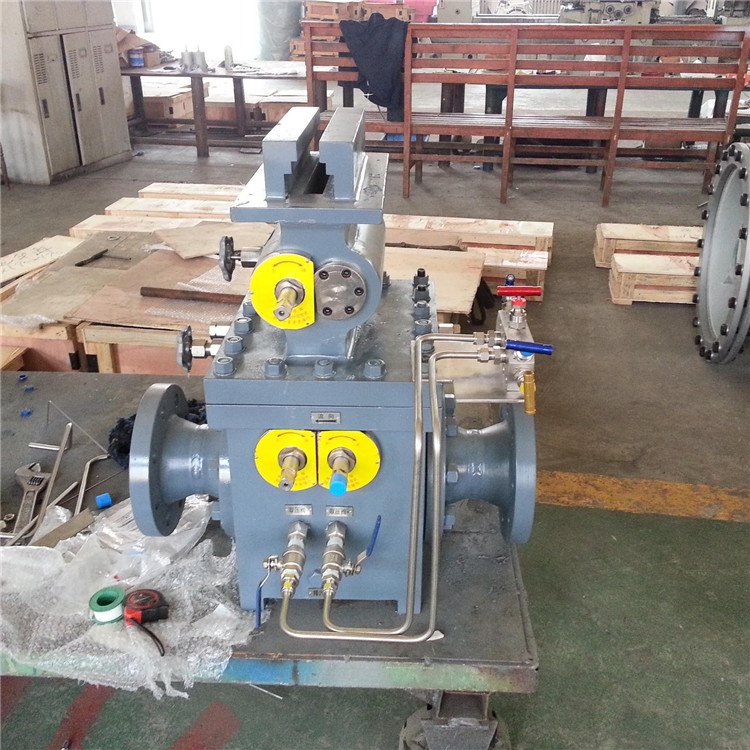

高级孔板阀顾名思义他比简易孔板阀操作使用更加高级，精度比常规阀式节流装置高，计量准确，是受、售气(油)双方均认可的计量工具。检查、更换孔板、维修方便，不用停止介质输送;在3~5分钟内即可在线完成孔板检查及更换。操作灵活、轻松;密封可靠，安全经济;占地少，不用设旁通管线。经标定的计量精度为<1级。
广泛适用于电厂、化工厂、油田及天然气管道输送装置中的流量计量。
产品特点：

1.        试验研究以及资料积累丰富，有国家标准支持。

2.        使用差压范围广。

3.        管道口径使用范围大。

4.        测量精度高，范围宽。

5.        可适用于高温，高压及超低温等各种工况条件。

6.        可适用于各种材质。

7.        现场数显，信号远传兼容。

8.        适用介质范围广，可对各种液体、气体及蒸汽的流量测量。

9.        制造简单，安装方便。

10.     压力损失较大约为差压的一半。


结构及安装图：


技术参数

1.  公称直径：20mm≤DN≤800mm

2.  公称压力：PN≤16Mpa（大于16MPa 需要定制）

3.  工作温度：-50℃≤t≤150℃

4.  孔径比：0.10≤β≤0.75

5.  雷诺数范围：当0.10≤β≤0.56时  5000≤ReD

a)  当0.45≤β≤0.75时  10000≤ReD

6.  精度：0.5级,1.0级，1.5级

7.  连接方式：焊接、法兰连接
8.适用介质：净化天然气、含硫天然气（H2S+CO2≤8%）、煤气、空气、蒸汽、轻质油等流体

维护保养
1、孔板阀表面应保持清洁，油漆无脱落、锈蚀，铭牌清晰，零部件齐全完好，无内外渗现象，可动部分灵活好用。
2、每月对孔板阀操作检查一次，清除孔板表面污物，目测孔板重要部位，如有划伤、蚀坑、磨损等缺陷，应予以更换，密封件如有损伤变形必须更换。检查内容主要有：
（1）板面检查（孔板表面有无脏污；有无划痕；是否被腐蚀）
（2）入口边缘检查（入口边缘有无明显划痕；圆柱开孔的入口边缘有无毛刺；入口边缘有无损伤；有无变形；将孔板上游面倾斜45º角，用日光或人工光源射向入口边缘，无反射光为合格）
（3）粗糙度检查（用同样材质的孔板对比检查孔板的粗糙度）
（4）平整度检查（检查孔板是否平整）
3、每月加注一次密封脂。
4、拆装孔板时，不得划伤或损坏孔板表面及密封件，禁止用金属器具清除孔板污物。
5、将孔板提出后，如发现孔板表面有结晶沉淀，必须打开排污阀进行排污。
6、每次装入孔板时，应先清洁导板齿槽，然后在齿槽上加注适量黄油。
7、如发现滑阀关不严，应加注密封脂并活动滑阀，检查其密封情况，保持良好密封。
8、若滑阀密封不好，应打开上阀盖，对滑阀的滑块、阀座密封脂进行清洗，干硬的密封脂可用酒精溶解清洗。

采用标准：

JB/T 7252-94 阀式孔板节流装置
GB/T21446 用标准孔板流量计测量天然气流量
GB/T2624.1～2-06 流量测量节流装置用孔板、 喷嘴和文丘里管测量流充满圆管的流体测量
J JG640-94 差压式流量计
JB/T82- 凹凸面对焊钢制管法兰
GB/T12252-1992 通用阀门供货要求
GB/T18603 天然气计量系统技术条件
GB/T15464 仪器仪表包装通用技术条件
