- 全系列带宽覆盖60MHz～300MHz；
- 实时采样率覆盖500MS/s～3.2GS/s范围；
- 10M存储深度；
- 全自动量程功能，轻松实现即触即测效果；
- Pass/Fail功能和触发同步输出功能；
- 电流测量功能；
- 支持SCPI通信功能；
- 8英寸800×600高分辨率大尺寸显示；
- 拇指宽度的超薄机身，占用更小的工作空间；
- 支持电池选配；
电子线路检测 电路功能测试 设计与制造测试
教育和技术培训 汽车维修检测
| 型号 | 带宽 | *大实时采样率 | 存储深度 | 通道数 | 特色功能 |
| EDS062C | 60MHz | 500MS/s | 10Mpts |
2+1 （外部触发） |
· 波形录制回放功能 · Pass/Fail功能 · VGA同步输出 · 全自动量程功能8英寸TFT（真彩色液晶显示） 800×600高分辨率 |
| EDS072C | 70MHz | 1GS/s | |||
| EDS102C | 100MHz | 1GS/s | |||
| EDS112C | 100MHz | 2GS/s | |||
| EDS202C | 200MHz | 2GS/s | |||
| EDS302C | 300MHz | 2.5GS/s | |||
| EDS312C | 300MHz | 3.2GS/s |
| 型号 | EDS062C | EDS072C | EDS102C | EDS112C | EDS202C | EDS302C | EDS312C | ||
| 带 宽 | 60MHz | 70MHz | 100MHz | 200MHz | 300MHz | ||||
| 实时采样率 | 500MS/s | 1GS/s | 2GS/s | 2.5GS/s | 3.2GS/s | ||||
| 上升时间 （BNC上典型的） | ≤5.8ns | ≤5ns | ≤3.5ns | ≤1. 7ns | ≤1.17ns | ||||
| 时基范围 |
5ns/div ~ 100s/div， 按1 ~ 2 ~ 5进制方式步进 |
2ns/div ~ 100s/div， 按1 ~ 2 ~ 5进制方式步进 |
1ns/div ~ 100s/div， 按1 ~ 2 ~ 5进制方式步进 |
||||||
| 存储深度 | 10M | ||||||||
| 通 道 | 2通道 + 外部触发 | ||||||||
| 显 示 | 8英寸TFT (真彩色) 液晶屏幕，65535色，800×600像素 | ||||||||
| 时间间隔（△T） 测量精确度 | 单次：±(1采样间隔时间+100ppm×读数+0.6ns)>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns) | ||||||||
| 输入耦合 | 直流、交流、接地 | ||||||||
| 输入阻抗 | 1MΩ±2%，与15pF±5pF并联 | ||||||||
| 垂直灵敏度 | 2mV/div~10V/div(在输入BNC处) | ||||||||
| 垂直分辨率 | 8bit分辨率，两个通道同时采样 | ||||||||
| *大输入电压 | 400V (DC+AC峰值、1MΩ输入阻抗) （10：1探头衰减） | ||||||||
| 触发类型 | 边沿触发、视频触发、交替触发、脉宽触发、斜率触发 | ||||||||
| 探头衰减系数 | 1X, 10X, 100X, 1000X | ||||||||
| 通道间的隔离度 | 50Hz：100：1，10MHz：40：1 | ||||||||
| 波形内插 | Sin(x)/ x | ||||||||
| 位移范围 | ±1V(2mV~50mV), ±10V(100Mv~1V),±100V(2V~10V) | ||||||||
| 低频响应 (交流耦合，-3Db) | ≥10Hz (在BNC上) | ||||||||
| 直流增益精确度 | ±3% | ||||||||
| 触发耦合方式 | DC耦合、AC耦合、LF抑制、HF抑制 | ||||||||
| 触发方式 | 自动、正常、单次 | ||||||||
| 触发电平范围 | 内部 | 距屏幕中心±6格 | |||||||
| EXT | ±600mV | ||||||||
| EXT/5 | ±3V | ||||||||
| 触发电平精确度 （典型的） 适用于上升和下降时间≥20ns的信号 | 内部 | ±0.3格 | |||||||
| EXT | ±(40mV+6%设定值) | ||||||||
| EXT/5 | ±(200mV+6%设定值) | ||||||||
| 触发灵敏度 （视频触发、典型的） | 内部 | 2格峰间值 | |||||||
| EXT | 400mV | ||||||||
| EXT/5 | 2V | ||||||||
|
信号制式和行/场频率 （视频触发类型） |
支持任何场频或行频的NTSC、PAL和SECAM广播系统 | ||||||||
| 自动测量 | 峰-峰值、均值、均方根值、周均方根、游标均方根、频率、周期、工作周期、 *大值、*小值、顶端值、底端值、幅度、过冲、预冲、 上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓ | ||||||||
| 数学操作 | 加、减、乘、除、FFT | ||||||||
| 存储波形 | 15组波形 | ||||||||
| 李沙育图形 | 带宽 | 满带宽 | |||||||
| 相位差 | ±3 degrees | ||||||||
| 电流测量范围 | 100mA/V~1KA/V | ||||||||
| 光标测量 | 光标间电压差（△V），光标间时间差（△T） | ||||||||

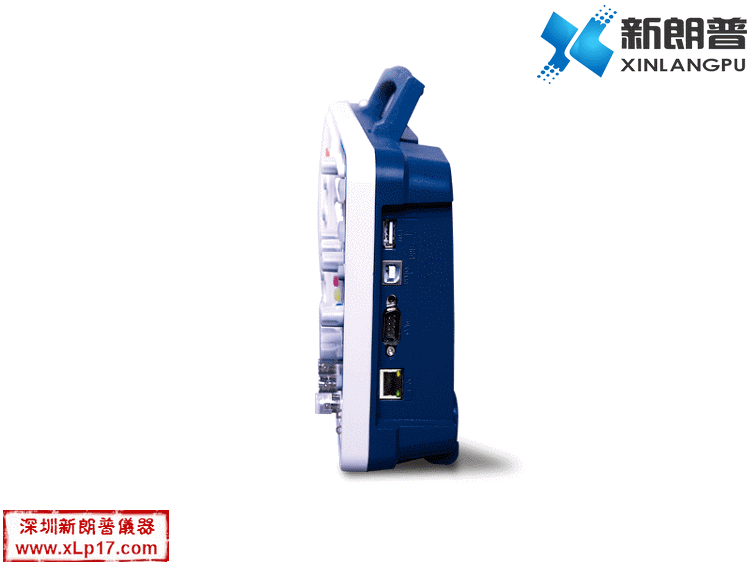

| 标准接口 | USB HOST（U盘储存）、USB DEVICE、LAN、AUX（触发输出/PassFail）、VGA / RS232 (选配) | ||||||||
| 电 源 | 100~240VACRMS,CATⅡ | ||||||||
| 电 池 | 7.4V,8000mAh | ||||||||
| 尺 寸 | 340mm (长)×155mm (高)×70mm (宽) | ||||||||
| 重 量 | 1.8公斤（主机） | ||||||||
| 品牌： | 利利普OWON |
| 型号： | EDS202C |
| 类型： | 数字 |
| 通道数： | 2 |
| 带宽： | 200 MHz |
| 采样率： | 2 GS/s |
| 记录长度： | 10Mpts k |
| 波形捕获率： | EDS202C wfms/s |
