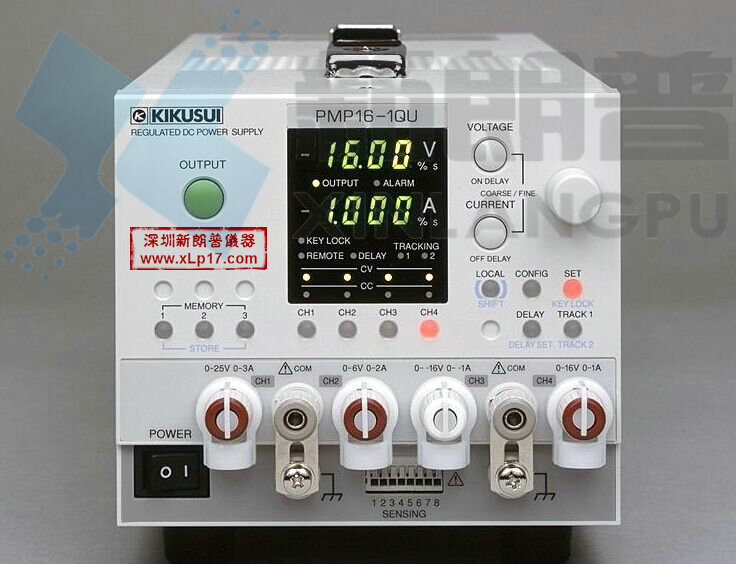

KIKUSUI PMP16-1QU全跟踪4路直流电源
16420.00
广东深圳福田区
深圳市新朗普电子科技有限公司
11年 | 指数:250 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
PMP25-2TR 多输出電源 3通道:+25V(2A)/+25V(2A)/+6V(5A)
PMP18-3TR 多输出電源 3通道:+18V(3A)/+18V(3A)/+6V(5A)
PMP16-1QU 多输出電源 4通道:+16V(1A)/-16V(-1A)/+25V(3A)/+6V(2A)

概要

KIKUSUI PMP16-1QU全跟踪4路直流电源シリーズは、シンプルな機能と小型化を追求した、多出力型の定電圧(CV)/定電流(CC)直流電源です。従来の多出力電源での同時可変は2出力まででしたが、PMPシリーズは全出力を同時に変化させる「マルチチャンネルトラッキング」に対応。さらに各出力のオンまたはオフのタイミングを変化させる「ディレイ機能」や各出力の設定内容を記憶する「メモリ機能」も装備しています。また、OUTPUTオン/オフやメモリの呼び出しなどを外部接点によって制御することも可能です。
さらに3出力モデルは全出力がプラス極性。電源のマイナス回路が不要なデジタル機器などの開発用電源としての利用のほか、コモンが2系統に分かれておりますので、電源の共通電位が異なるデジタル信号系とアナログ信号系の電源供給を一台でまかなうような用途にも適しています。

特長

  • 全出力プラス極性(3出力モデル)
  • 全出力を同じ比率、または同じ幅(絶対値)で同時に変化させるマルチチャンネルトラッキング機能
  • 各出力のオンまたはオフのタイミングを変化させるディレイ機能
  • 各出力の設定内容を保存できるメモリ機能(3メモリ)
  • 高分解能電圧/電流表示(4桁表示)
  • コモンは2系統(3出力モデルはCH1とCH2/3、4出力モデルはCH1/2とCH3/4)
  • 全出力リモートセンシング機能付き
  • 外部接点によるコントロール(メモリ1・2・3、OUTPUTオン/オフ等)
  • 通信インターフェース(GPIB、RS-232C、USB)を取り付け可能

用途

  • 自動車関連機器:
    カーナビ、カーステレオ、ECU
  • 情報関連機器、民生機器:
    LCD、 CPU、モバイル端末、ワイヤレスLAN 用RFモジュール、DVD+RWドライブ、モバイル機器用LSI、ノート PC/DVD/フラットTV等の回路評価用、ノートPC用D/Dコンバータ、 オーディオ用オペアンプ、製品組込みD/Dコンバータの代わりとして
  • 研究機関、教育機関:
    研究設備として

仕様

  • 負荷は純抵抗とします。
  • COM端子をシャシ端子に接続した状態とします。
  • ウォームアップ時間は、30分(電流を流した状態)とします。
  • ウォームアップ完了後、23℃±5℃、湿度10% rh~80%rhの環境とします。
  • TYP値は代表的な値です。性能を保証するものではありません。(TYP: typical)
  • ※※% of rtgとは、定格出力電圧(または定格出力電流)の※※%を表します。(rtg: rating)
  • ※※% of rdngとは、出力電圧(または出力電流)読み値の※※%を表します。(rdng: reading)
形名 输出 脉动
CV CC CV CC
V A mVrms mArms
PMP18-3TR 出力1 0~+6 0~+5 0.5 4
出力2 0~+18 0~+3 3
出力3 0~+18 0~+3 3
PMP25-2TR 出力1 0~+6 0~+5 4
出力2 0~+25 0~+2 3
出力3 0~+25 0~+2 3
PMP16-1QU 出力1 0~+25 0~+3 3
出力2 0~+6 0~+2 3
出力3 0~−16 0~−1 2
出力4 0~+16 0~+1 2
形名 电源变动 负载变动
CV CC CV CC
mV mA mV mA
PMP18-3TR 出力1 ±2 ±4 ±5 ±10
出力2 ±1 ±3 ±3 ±5
出力3 ±1 ±3 ±3 ±5
PMP25-2TR 出力1 ±2 ±4 ±5 ±10
出力2 ±2 ±2 ±3 ±5
出力3 ±2 ±2 ±3 ±5
PMP16-1QU 出力1 ±2 ±4 ±5 ±10
出力2 ±2 ±3 ±3 ±10
出力3 ±1 ±2 ±3 ±5
出力4 ±1 ±2 ±3 ±5
形名 電源 消費電力 質 量
交流
V±10% VA kg
PMP18-3TR 100 400 9
PMP25-2TR 380
PMP16-1QU 370
【共通仕様】
  • 出力設定分解能
    PMP16-1QU:CH2は1mV/CH1、CH3、CH4は10mV
    PMP18-3TR:CH1は1mV/CH2、CH3は10mV
    PMP25-2TR:CH1は1mV/CH2、CH3は10mV
  • 定電圧温度係数(TYP値)
    100ppm/℃
  • 定電流温度係数(TYP値)
    PMP16-1QU:CH1とCH2は300ppm/℃、CH2とCH3は200ppm/℃
    PMP18-3TR:300ppm/℃
    PMP25-2TR:CH1は300ppm/℃、CH3とCH4は200ppm/℃
  • 過渡応答
    50μs (TYP)
  • メータ表示
    電圧/電流とも4桁表示
  • 電圧計
    • 出力定格10 V以上
      確度:±(0.2% of rdng + 20mV)
      確度:±(0.5% of rdng + 80mV) *0℃~40 ℃にて
      分解能:10mV
    • 出力定格10 V未満
      確度:±(0.3% of rdng + 5mV)
      確度:±(0.5% of rdng + 60mV) *0℃~40 ℃にて
      分解能:1mV
  • 電流計
    • 出力定格3A以上
      確度:±(0.5% of rdng + 10mA)
      確度:±(0.8% of rdng + 50mA) *0℃~40 ℃にて
      分解能:1mA
    • 出力定格3A未満
      確度:±(0.5% of rdng + 5mA)
      確度:±(0.8% of rdng + 30mA) *0℃~40 ℃にて
      分解能:1mA
  • 保護回路
    過熱保護(OHP):内部ヒートシンク温度を検出
    過電圧保護(OVP):各チャンネル定格電圧の110 %~130 %で動作
    入力ヒューズ
  • 出力のON/OFF
    全出力同時オン/オフが可能
  • トラッキング機能
    全出力(動作モード:絶対値可変/比率可変)
  • トラッキング動作のON/OFF
    可能
  • ディレイ機能
    全出力、OUTPUTスイッチをオンまたはオフしてから出力がオンまたはオフするまでの遅延時間を設定(設定範囲:0.1 s~99.9 s/設定分解能:0.1 s)
  • メモリ機能
    3メモリ(全出力の出力電圧、出力電流、遅延時間を保存)
  • キーロック機能
    OUTPUTスイッチと出力表示選択スイッチ以外操作禁止
  • センシング機能
    全出力、補償電圧 片側0.3 V
  • 外部コントロール機能
    外部接点信号による出力オン/オフ
    外部接点信号によるメモリ1、2、3の呼び出し
    外部接点信号によるアラーム入力(出力遮断機能)
  • 接地
    正、COMまたは負端子を接地可能
  • コモン
    PMP16-1QU:CH1、CH2共通/CH3、CH4共通
    PMP18-3TR:CH1独立/CH2、CH3共通
    PMP25-2TR:CH1独立/CH2、CH3共通
    コモン間耐電圧:DC30 V
  • 対接地電圧
    DC±250V
  • 絶縁抵抗
    1次⇔筐体間 DC500 V 30 MΩ以上
    1次⇔2次間 DC500 V 30 MΩ以上
    2次⇔筐体間 DC500 V 30 MΩ以上
  • 耐電圧
    1次⇔筐体間 AC1500 V 1分間異常なきこと
    1次⇔2次間 AC1500 V 1分間異常なきこと
  • 環境 動作環境
    屋内、過電圧カテゴリII
    動作温度・湿度範囲 0 ℃~40 ℃、10 %rh~80 %rh(但し結露なし)
    保存温度・湿度範囲 ー10 ℃~60 ℃、90 %rh以下(但し結露なし)
    高度 2 000 m以下
  • 安全性
    以下の規格の要求事項に適合
    IEC 61010-1、Class I、Pollution Degree 2

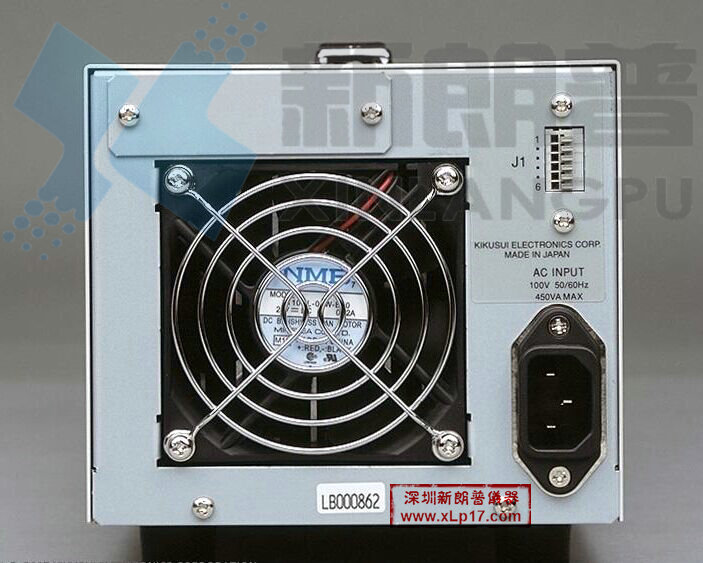

  • 冷却方式
    ファンモータによる強制空冷(感熱コントロールあり)
  • 寸法(***大寸)
    142.5W×124(160)H×400(430)Dmm
  • 付属品
    取扱説明書、入力電源コード、バインディングポストカバー、出力端子ショートバー

外形寸法図

単位:mm

外形寸法図
品牌:菊水KIKUSUI,朗普仪器
加工定制:
型号:KIKUSUI PMP16-1QU
输出电流:3A A
输入电压:100 V
输出电压:25 V
输出功率:PMP16-1QU W
负载调整率:菊水PMP16-1QU
