功率单元,原装配件ADSVG奥东
¥
价格电议,您可以向供应商询价得到该产品价格
.00
价格电议,您可以向供应商询价得到该产品价格
湖北襄樊
襄阳奥东电气有限公司
8年
|
指数:190
|
工商已认证
店铺推荐
操作员培训仿真系统的使用方法介绍BPFZ-2奥东电气
¥
470000
.00
智能控制调速操作员培训仿真系统工作原理BPFZ-2奥东电气
¥
470000
.00
BPFZ-2操作员培训智能控制调速仿真系统奥东电气
¥
470000
.00
操作员培训仿真系统 智能控制调速仿真操作系统奥东电气BPFZ-2
¥
470000
.00
1000KW高压电机固态软起动柜制造商ADGR/Y奥东电气
¥
66000
.00
6KV高压固态软起动柜 高压电机软启动柜ADGR/Y奥东电气
¥
66000
.00
10KV高压电抗一体化软启动柜制造厂商ADGK奥东电气
¥
26000
.00
SVG动态滤波补偿柜配套齐全优化电能质量ADSVG奥东电气
¥
280000
.00
图文详情
产品参数
供应
奥东电气

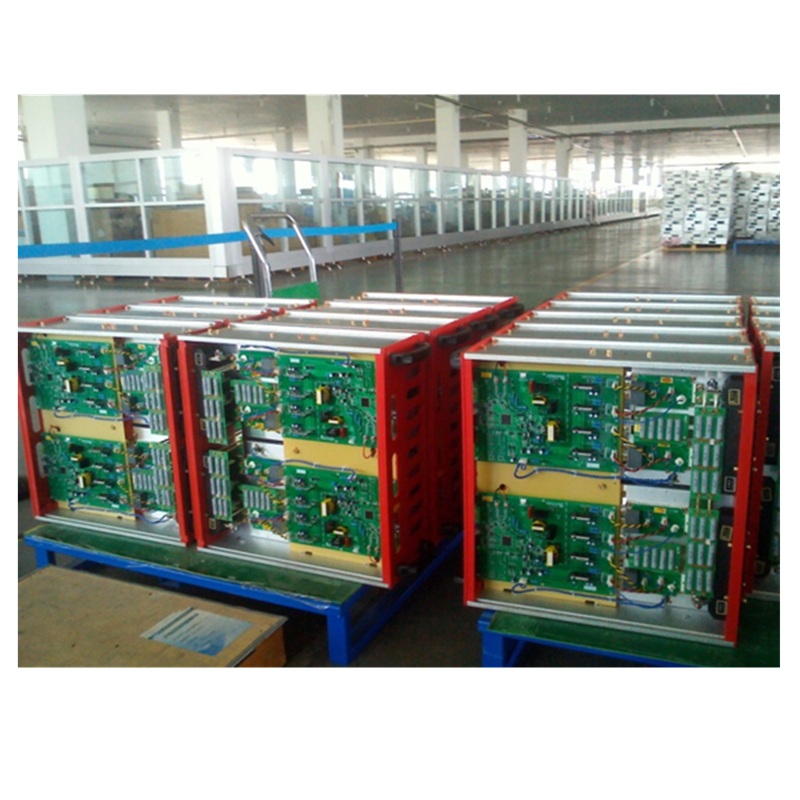

ADSVG功率单元,原装配件厂家直发
奥东电气
ADSVG
的
功率柜主要由功率单元组成,构成了
ADSVG
无功补偿的主体。功率单元分三相安装,每相单元个数相等,单元输出波形叠加成整机输出波形。每个功率单元都承受全部的输出电流、
1/N
的相电压、
1/(3N)
的输出功率。单元模块工作时会产生部分热量,由柜顶或后柜门设计的风机强制散热。功率柜单元排布如图所示。

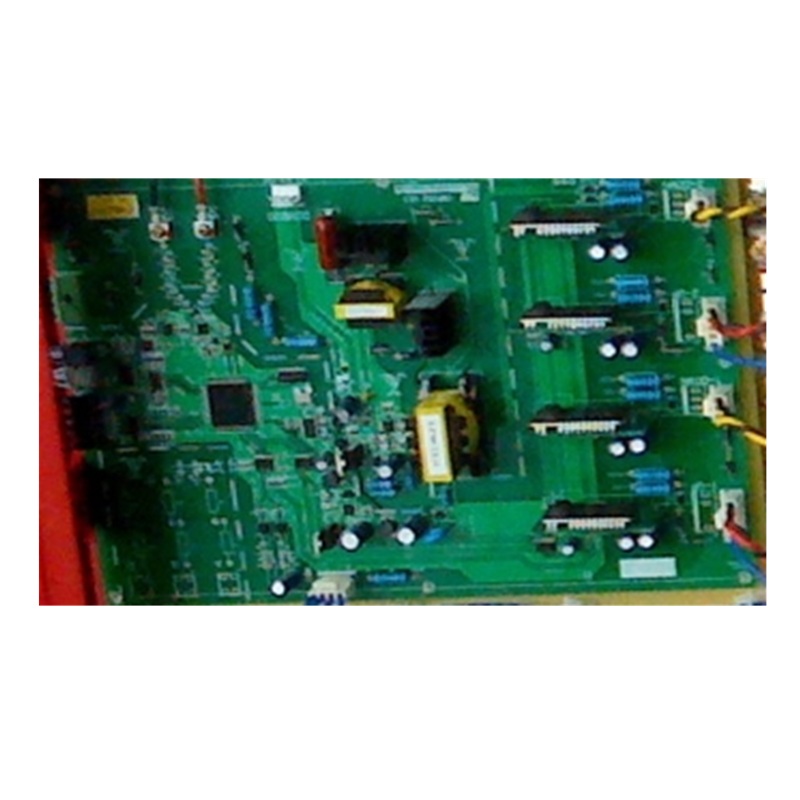

功率单元内置多种电路板,单元控制部分除了采样回路、保护回路和输出驱动回路外,所有的
逻辑和通讯处理均采用复杂可编程逻辑器件(
CPLD
)完成,智能化的设计使得硬件更简单,软件更灵活,抗干扰能力更强,可靠性更高,便于以后的功能改进和升级。
功率模块采用德国英飞凌模块
或者其他品牌模块
。
直流电容精心选用品牌的薄膜电容,采用德国创世普
PHD
型耐高温聚丙烯基膜,特殊的蒸镀材料,既 满足高电压、大电流冲击又具有良好的自愈性,为产品可靠性提供了有力保障;增加了留边的宽度,更好的保证了边缘电气绝缘距离,杜绝了局部放电现象;引出端子的设计具备防转动和抗拉伸功能内部填充中温导热环 氧树脂(
UL 94V-0
),无泄漏,不开裂。
同样也可以选择其他品牌的直流电容。
每个功率单元均具有完善的保护功能(过流、过压、过温、驱动触发异常、通讯异常等),各单元状态均反馈到主控系统,控制器与功率单元之间采用光纤通讯技术,低压部分和高压部分完全可靠隔离,系统具有极高的安全性,同时具有很好的抗电磁干扰性能。
功率单元结构上完全一致,模块化的结构设计,使得功率单元可以任意互换,单元的外部接口只有两个或四个输出端子及两个光纤插口,这使得维护和检修更简单。在单元已有冗余的情况下其它功率单元发生故障,
用户可以简单更换备用功率单元,为恢复生产赢得宝贵时间。
每个单元通过
IGBT
逆变桥实现
SPWM
控制,可得到如图所示的单元输出波形。
单元链接后三相之间进行星型或角型连接并通过电抗接入电网,通过对每个单元的
PWM
波形的叠加,可得到逼近正弦的阶梯
PWM
波形,如图所示为
10kV
星型连接的单相波形。
加工定制:
是
品牌:
奥东
型号:
ADSVG
类型:
跟踪补偿
用途:
节约用电,提高功率因数
产地:
襄阳
