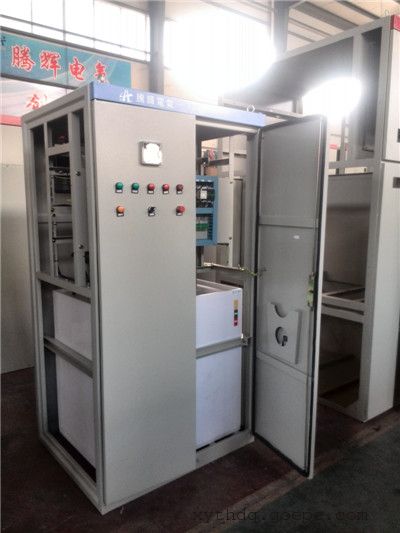

1250KW绕线水阻柜_水电阻软启动柜的调试全过程
负载：轧浆泵
电机功率：10KV 1250KW
配套设备：高压开关柜，绕线水阻柜，变负载进相器
接线及调试如下：
一、（1）柜子安装好后检查所有柜内连接镙丝有无松动，并紧固；
（2）检查所有器件有无碰损；
二、二次控制线路连锁连接：
（1）高压柜至水阻柜（101.103）（101.129）（225.241）， 注高压柜如果没有远方控制要先把（131.133）短接；
（2）高压柜至进相器：
（409.411）串入高压柜（101.103）的回路，用于备妥信号；
电流信号（C411.N411）对应接到（220.219）；
电压信号（A630.N601）对应接到（221.223）；
高压柜（101.129）对应进相器的故障输出（253.255）或者另外一组
（3）水阻柜至进相器：水阻301.303对应接到进相器U.205号端子，水阻柜的（281.283）要短接；
三、（1）高压柜综合保护器的参数首先设置完毕（且操作详阅说明书）
（2）水阻柜先把三相四线控制电源接好后，确定相序，当动极板停在中间位置时，合上QF1和QF2时，极板向上运动为相序正确，如果向下运动相序接反，断开QF1和QF2,控制电源进线倒相序。
（3）水阻柜加水后，把电解粉用盆或桶加温水先溶解，分开加入水箱，每个水箱加入2.5公斤电解粉；
（4）进相器的调试方法：详阅进相器说明书，注意：空试进相器时，注意轴流风机风向是向上吹风，如果不是向上吹风，调整KA接触器输出端相序；
（5）在输送高压电之前，需试验三台柜的联动是否正确，试验完毕确认无误后，方可送高压电试车；
咨询热线： 王经理 QQ---）本文标价为小规格参考价格，具体根据实际功率、技术要求有变动。
以上是襄阳腾辉电气制造有限公司根据实际应用案例编制的关于1250KW绕线水阻柜，高压开关柜，变负载进相器的连线指导，和调试全过程，希望对您了解绕线水阻柜有所帮助，咨询热线： 王经理 QQ---）本文标价为小规格参考价格，具体根据实际功率、技术要求有变动。
