实际应用

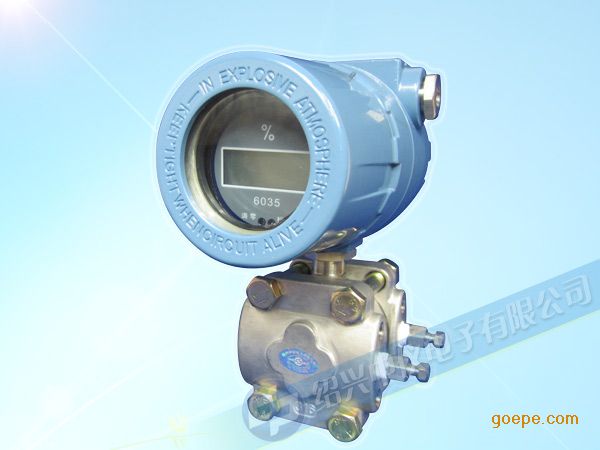

　　·1151压力变送器主要用于测量气体、液体和蒸汽的压力、负压和绝对压力等参数，然后将其转换成4～20mADC信号输出。
　　·1151压力变送器包括GP型（表压）和AP型（绝压）两种类型。GP和AP型与智能放大板组合，可构成智能型压力变送器(带HART协议)，它可通过符合HART协议的手操器(HART375手操器)相互通讯，进行设定和监控。
　　·GP型1151压力变送器的δ室，一侧接受被测压力信号，另一侧则与大气压力贯通，因此可用于测量表压力或负压。
　　·AP型与智能放大板组合，可构成智能型绝对压力变送器(带HART协议)，它可通过符合HART协议的手操器(HART375手操器)相互通讯，进行设定和监控。


主要特点

　　·品种齐全、精度高、稳定性好，价格比同类进口压力变送器便宜；
　　·采用二线制工作方式，确保***小线损；
　　·敏感元件采用固体化结构，小型坚固，抗振能力强；
　　·主要部件可与1151同类产品进行互换；
　　·关键零部件、电子元件及接插件均采用国际上高质量产品，以保证本产品可靠性好，质量稳定，故障率少。
　　·正迁移可达500%，负迁移可达600%(***小量程时)
　　·阻尼可调，http://zhoyi.com/Shop/1151gp.html。
　　·LCD3-1/2位液晶显示指示器和指针式指示表。
　　·本公司生产的电容式1151压力变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力*压力、绝对压力、高静压差压。1151GP型压力变送器带上各种远传装置后，就成为远传式压力变送器。采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般为50、100、150mm用户可根据需要选择其长度。法兰式液位变送器一般是整体体工，只要用户需要也可提供远传结构，同样对远传差压变送器用户也右选用一侧远传装置，毛细管单根长度为1.5、3、4.5、6、7.5m供用户选择。接液材料除316L不锈钢外，还有哈氏C合金，蒙耐尔合金、钽，可使用于各种腐蚀介质场合。
　　·1151GP系列压力变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构，放大器线路有反向极性保护，防止因电源极性接错而损坏变送器。由于1151压力变送器工作的容积变化小于0.16cm3。因此不需为补偿容积化而增加冷凝器或液位筒。

功能规范

　　·使用对象：液体、气体和蒸汽
　　·输出信号，4~20mADC。(特殊可为四线制0～10mADC输出)
　　·供电电源：1151压力变送器供电电源为12~36VDC，带LCD数字显示器为15~36VDC，一般工作电源为24VDC。
　　·负载：与供电电源有关。负载阻抗R与电源电压V关系式为R≤(V-12)Ω
　　·量程和零位：外部连续可调。
　　·正负迁移：***大正迁移量为URL与测量量程之差***大；负迁移量不大于大气压。
　　·环境温度范围：一般变送器-20℃~70℃，带现场显示器-15℃~60℃
　　·过载压力，不超过规定压力的1.5倍，1151压力变送器不会损坏
　　·贮藏温度：-10℃~55℃
　　·阻尼时间：在0.2～1.67秒内连续可调，微、低差压和法兰变送器，阻尼时间较大些
　　·容积变化量，小于0.16cm3
　　·指示器：现场输出指示有电流表，线性指示0～100%和平方根指示0～100%，3-1/2位LCD液晶显示器，字高13mm。输出按百分数显示。
　　·启动时间：2秒，不需要预热
　　·防爆：本厂生产两种防爆类别1151压力变送器，由***仪表防爆安全监督检查站(NEPSI)-上海工业自动化仪表研究所鉴定认：a隔爆型，b本质安全型。
