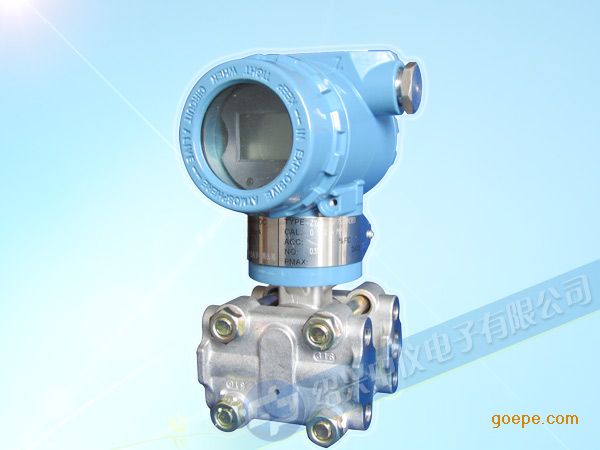

3051压力变送器绍兴中仪

￥1500.00

浙江绍兴绍兴市

绍兴中仪电子有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

3051压力变送器基本型号

●标志为可选型号　○标志为不可选型号

型号	变送器类型				GP	AP	DP	HP
3051GP 3051AP 3051DP 3051HP	压力变送器绝对压力变送器差压变送器高静压差压变送器				● ● ○ ○	○ ● ○ ○	○ ○ ● ○	○ ○ ○ ●
代号	量程				GP	AP	DP	HP
3 4 5 6 7 8 9 0	0-0.2~7.0kpa(0-20~715mmH2O) 0-0.4~37.4kpa(0-38~3810mmH2O) 0-1.8~186.8kpa(0-190~19050mmH2O) 0-6.9~690kpa(0-0.07~7kgf/c㎡) 0-20.6~2068kpa(0-0.21~21kgf/c㎡) 0-68.9~6890kpa(0-0.7~70kgf/c㎡) 0-206.8~20680kpa(0-2.14~210kgf/c㎡) 0-413.7~41370kpa(0-4.22~422kgf/c㎡)				● ● ● ● ● ● ● ●	○ ● ● ● ● ● ○ ○	● ● ● ● ● ● ○ ○	○ ● ● ● ● ○ ○ ○
代号	输出				GP	AP	DP	HP
E J	线性输出4~20mADC+HART信号平方根输出4~20mADC+HART信号				● ○	● ○	● ●	● ●
代号	结构材料				GP	AP	DP	HP
代号	法兰接头	排气/排液阀	隔离膜片	灌充液	GP	AP	DP	HP
22	316不锈钢	316不锈钢	316不锈钢	硅油	●	●	●	●
23	316不锈钢	316不锈钢	哈氏合金C		●	●	●	○
24	316不锈钢	316不锈钢	蒙乃尔		●	●	●	○
25	316不锈钢	316不锈钢	钽		●	○	●	○
33	哈氏合金C	哈氏合金C	哈氏合金C		●	●	●	○
35	哈氏合金C	哈氏合金C	钽		●	○	●	○
44	蒙乃尔	蒙乃尔	蒙乃尔		●	●	●	○

　　注意事项：订货时请注明ZYY3051压力变送器选型代号及要求的检测范围。
　　若不指明输出方式，出厂校验按线性输出。
　　注：AP型量程4***小为2.0Kpa（绝对压力）。

3051压力变送器选配件选型

选用件型号规格		GP	AP	DP	HP	LT	远传
代号	安装支架	GP	AP	DP	HP	LT	远传
B1 B2 B3 B4 B5 B6	2in弯道弯支架盘装支架 2in管道平支架带有300SST螺栓的2in弯道弯支架带有300SST螺栓的盘装支架带有300SST螺栓的2in管道平支架	● ● ● ● ● ●	● ● ● ● ● ●	● ● ● ● ● ●	● ● ● ● ● ●	× × × × × ×	● ● ● ● ● ●
代号	指示表	GP	AP	DP	HP	LT	远传
M4	多功能液晶表头	●	●	●	●	●	●
代号	螺栓材料	GP	AP	DP	HP	LT	远传
L1 L2 L3	1Cr18Ni9Ti 0Cr17NiCuNb 42CrMo	● ● ●	● ● ●	● ● ●	● ● ●	● ● ●	● ● ●
代号	引压连接	GP	AP	DP	HP	LT	远传
D1 D2 D4	法兰侧面上部有排气/排液阀材料同法兰法兰侧面下部有排气/排液阀材料同法兰 “丁”字形接头：M20×1.5阳螺纹	● ● ●	● ● ●	● ● ●	● ● ●	● ● ●	× × ×
代号	与介质接触的“O”形环	GP	AP	DP	HP	LT	远传
W2 W3	丁氰橡胶乙烯—丙烯	● ●	● ●	● ●	● ●	● ●	● ●
代号	输出	GP	AP	DP	HP	LT	远传
V1	反向输出	●	×	●	●	×	●
代号	防爆形式	GP	AP	DP	HP	LT	远传
Fa Da	本安型隔爆型	● ●	● ●	● ●	● ●	● ●	● ●
代号	引压接头	GP	AP	DP	HP	LT	远传
C21 C22 C31 C32 C41 C42 C51 C52	1/2-14NPT锥管螺纹,后部压套引压管,碳钢镀铬 1/2-14NPT锥管螺纹,后部压套引压管,不锈刚 1/4-18NPT锥管螺纹,后部压套密封引压管,碳钢镀铬 1/4-18NPT锥管螺纹,后部压套密封引压管,不锈刚 1/2-14NPT锥管螺纹,后部焊接密封引压管,碳钢镀铬 1/2-14NPT锥管螺纹,后部焊接密封引压管,不锈刚 1/4-18NPT锥管螺纹,后部焊接密封引压管,碳钢镀铬 1/4-18NPT锥管螺纹,后部焊接密封引压管,不锈刚	● ● ● ● ● ● ● ●	● ● ● ● ● ● ● ●	● ● ● ● ● ● ● ●	× × × × ● ● ● ●	● ● ● ● ● ● ● ●	× × × × × × × ×
T1 T2	碳钢三阀组不锈钢三阀组	× ×	× ×	● ●	● ●	× ×	× ×

　　如选用上表的选用型号，可将其代号按顺序加在变送器基本型号之后即可。

　　ZYY3051HP型智能高静压差压变送器 3151HP4E22M4B1YFA 输出4~20mA 数显表头 HART协议。
　　ZYY3051LT型法兰式液位变送器 3151LT5EA0A22DM4FA 输出4~20mA 数显表头 HART协议。
　　ZYY3051GP-3051压力变送器。
　　ZYY3051DP-3051差压力变器。

主要技术参数

技术性能

　　·使用对象：液体、气体或蒸汽
　　·测量范围：见选型规格表
　　·输出信号：4～20mAVDC.叠加HART协议数字信号
　　·供电电源：外部供电24VDC.（电源范围12V～45V）

性能指标

（在无迁移、316不锈钢隔离膜片及其他标准测试条件下）

　　·量程比：40：1
　　·精度：量程为3、4、5
　　·在量程比为1：1到10：1时，为调校量程的±0.1%
　　·在量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程
　　·量程为6、7、8、9、0（http://www.maiyb.com/xuanxing/3051.htm）
　　·在量程比为1：1到10：1时，为调校量程的±0.15%
　　·在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程
　　·稳定性:***大量程范围的±0.15%/6个月。
　　·温度影响：零点温度误差为***大量程的±0.25/55℃；包括零点和量程的总温度误差为***大量程的±0.5/55℃
　　·注意：对于量程3、9、0温度影响误差加倍
　　·静压影响：（DP型在线性输出时）零点误差:加静压10MPa，量程4、5的零点误差为***大量程范围的±0.25%，量程3、6、7、8的零点误差为***大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点，消除这个误差。（HP型在线性输出时）零点误差:加静压31.2MPa，零点误差小于***大量程范围的±2.0%。这是系统误差，安装前可按实际静压调校变送器零点,消除这个误差。
　　·电源影响：小于输出量程的0.005%/V。
　　·振动影响：在任意轴向上，频率为200Hz，引起的误差为***大量程范围的±0.05%／g。
　　·负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
　　·安装位置影响：***大可产生不大于0.25kPa的零点误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。

结构指标

1.接液件材料

　　·隔离膜片：316不锈钢、哈氏合金C、蒙乃尔和钽；
　　·排气/排液阀：316不锈钢、哈氏合金C和蒙乃尔；
　　·法兰和接头：316不锈钢、哈氏合金C、蒙乃尔；
　　·O形圈：氟橡胶、丁腈橡胶、乙烯-丙烯；

2.非接液件材料

　　·灌充液体：硅油或氟油；
　　·螺栓：碳钢镀锌；
　　·电气壳体：低铜铝合金
　　·O形圈：丁腈橡胶；
　　·涂层：聚脂环氧树脂；

3.引压连接件

　　·法兰引压口1/4-18NPT（锥管螺纹）；
　　·接头引压口1/2-14NPT（锥管螺纹）；
　　·电气连接：用1/2-14NPT带螺纹端导线管。
　　·重量：约3.5g（不包括选件）。

包装清单

　　3051压力变送器，合格证；由于批次不同，产品外观及包装或许会略有不同；本公司产品出厂前都会经过严格检测及老化，质量保证。

品牌：	绍兴中仪
型号：	ZYY3051
加工定制：	是
类型：	压力变送器
测量范围：	100MPA
精度等级：	0.2
测量介质：	水压
电压：	DC24 v
