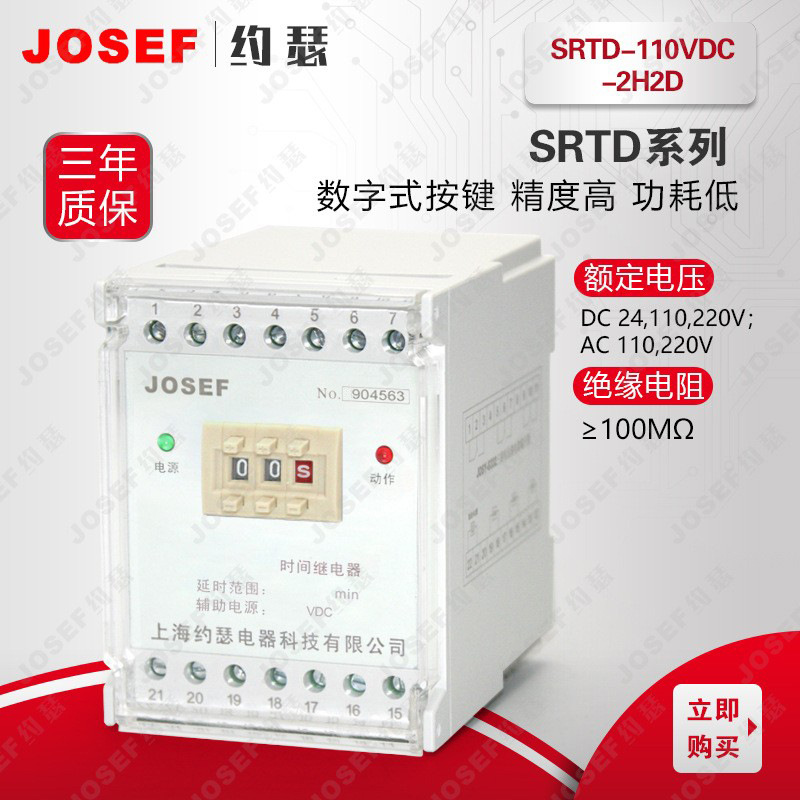

系列型号：

SRTD-24VDC-1H1D断电延时继电器; SRTD-24VDC-2H断电延时继电器;

SRTD-24VDC-2H2D断电延时继电器; SRTD-24VDC-4H断电延时继电器;

SRTD-110VDC-1H1D断电延时继电器; SRTD-110VDC-2H断电延时继电器;

SRTD-110VDC-2H2D断电延时继电器; SRTD-110VDC-4H断电延时继电器;

SRTD-220VDC-1H1D断电延时继电器; SRTD-220VDC-2H断电延时继电器;

SRTD-220VDC-2H2D断电延时继电器; SRTD-220VDC-4H断电延时继电器;

SRTD-110VAC-1H1D断电延时继电器; SRTD-110VAC-2H断电延时继电器;

SRTD-110VAC-2H2D断电延时继电器; SRTD-110VAC-4H断电延时继电器;

SRTD-220VAC-1H1D断电延时继电器; SRTD-220VAC-2H断电延时继电器;

SRTD-220VAC-2H2D断电延时继电器; SRTD-220VAC-4H断电延时继电器;


一. 应用

SRTD断电延时继电器适用于交流50/60HZ电压110V~220V，直流电压24V~220V自动控制电路中。

设置直观，工作稳定，延时精度高，触点容量大。

在继电器输入端输入额定电压，继电器动作，切断电源后，继电器按设定时间延时断开

二. 技术数据

额定电压 : （DC）24V、110V、220V（AC）110V、220V

时间整定范围 : 0.06-0.6s、0.25-2.5s、2-20s、16-160s

延时精度 : ±10%（延时整定值小于1s时 ）；±5%

触点形式：1H1D、2H、2H2D、4H

电源电压波动误差 : ±0.5%(90%~110%额定电压 )

温度误差: ±0.5%(-10°C~+50°C)

功耗 : ≤5W

触点容量 : 在电压不大于250V时：触点长期接通电流为5A; 在电压不大于250V时：电路时间常数L/R为5mS的直流电路中，触点断开容量为50W;

在电压不大于250V时:功率因数COS为0.4的交流电路中，触点断开容量为250VA。

环境温度：-25°C~55°C)

可安装于U型35导轨上

三. SRTD系列断电延时继电器型号规格（型号说明）

• SRTD系列断电延时继电器

• 额定电压: (DC)24V、110V、220V(AC ) 110V、220V

• 触点形式 : 1H1D、2H、2H2D、4H

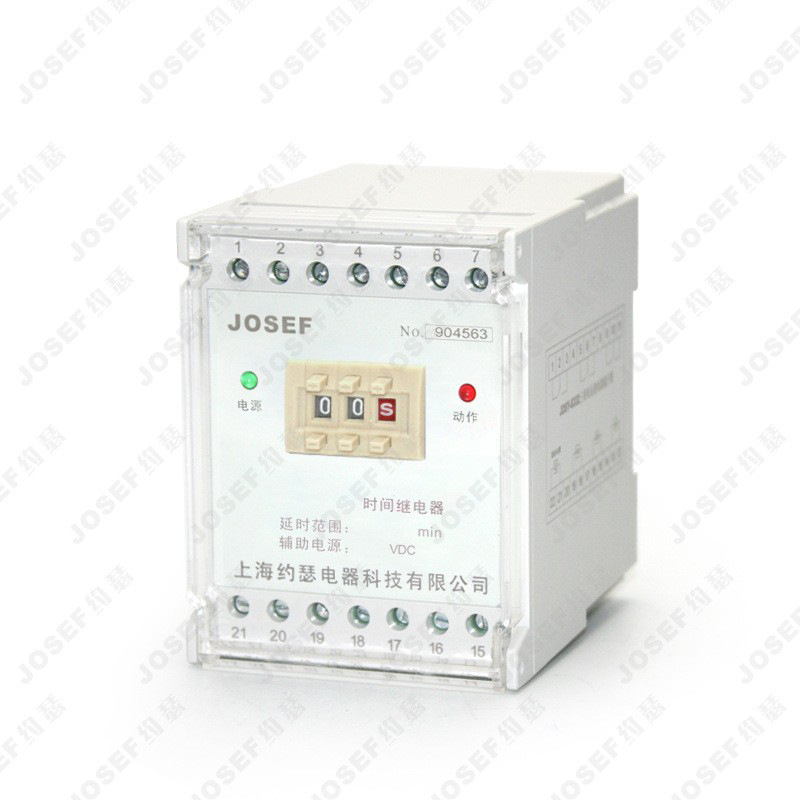

四. SRTD系列断电延时继电器外形尺寸： 76*110*45

订货须知

订货时应指明 继电器的名称和型号、额定参数、订货数量、交货方式 。

注：以上为常规产品型号，如有特殊产品需求请在订货时说明具体要求。
