JOSEF约瑟接地保护继电器配套零序电流互感器 10P10 150/5A 孔径100mmHDL-A/1-220VDC

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥160.00

上海青浦区

上海约瑟电器有限公司

3年

指数：75

工商已认证

店铺推荐

图文详情
产品参数

用途
HDL系列电流继电器是静态型，不带方向性的、瞬动、交流电流继电器。可用于电力系统输电线、电机、过负荷和短路保护中，作为启动元件。继电器对短路电流中的直流分量不敏感，因此可用于要求暂态超小的线路中，该继电器由集成电路构成执行回路，具有灵敏度高、动作速度快、功耗小、整定方便等特点，继电器的直流电源和出口继电器由信号指示灯监视，用户可根据具体情况直接控制被保护设备。继电器动作值由面板上的拨轮开关和编码开关进行整定。(适用于交流50/60Hz)
技术参数
额定电流IxNominal Currentln:1A、5A
辅助电源 Auxiliary power: 110V、220V(AC/DC)
整定范围 Setting Range:0.1A~15.9A(l=1A) 0.5A~79.6A(I=5A)
动作时间ActingTime: 过电流 Over current; 50ms(1.2倍整定值时Setting Value)
欠电流 Undercurrent: 50ms(0.8倍整定值时Setting Value)
返回时间 ReturnTime: 过电流Over current; e50ms(电流瞬时化从1.2倍整定值至零时 ( 电流瞬时变化从0.8倍至1.2倍整定值时
动作一致性Action Consistency:<1%
定值误差<5%
返回系数 : 过电流 :>0.92欠电流:<1.08功耗:额定电流时不大于1VA(交流功耗):在额定辅助直流电压下，继电器动作前功耗不大于3W
动作后功耗不大于6W(直流功耗)
触点形式: 2Z
独点容量:在电压不大于250V时:触点长期接通电流为5A;在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，触点断开容量为50W;在电压不大于250V时:功率因数COS为0.的交流电路中，触点断开容量为250VA。
介质强度 : 继电器各引出端子与外壳之间，应能承受50HZ、2KV，历时1分钟耐压试验而无击穿或闪络现象50Hz, 2KV,
可安装于U型35导轨上 U35

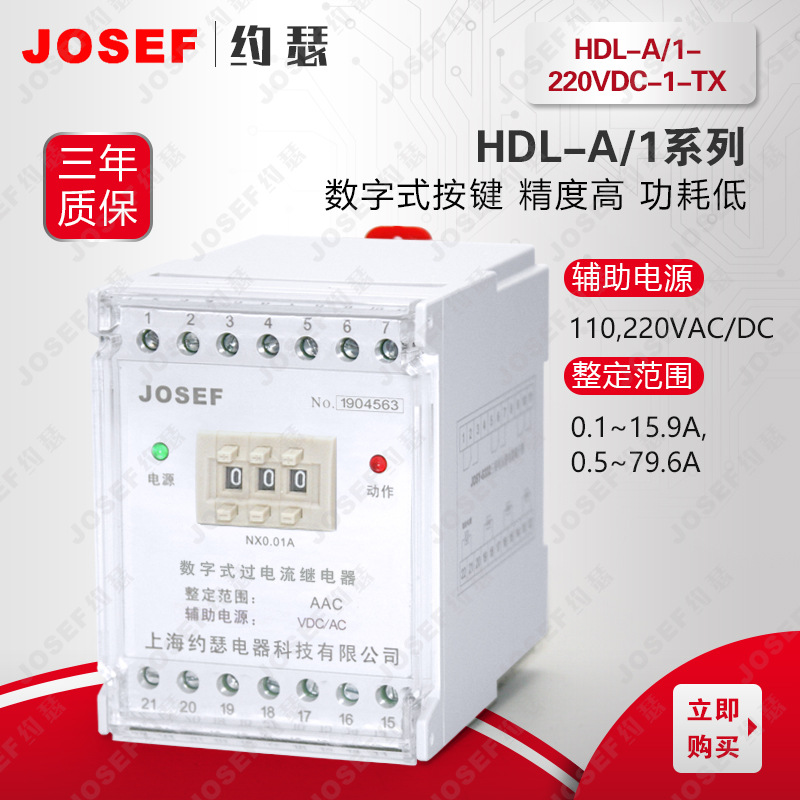

电流继电器 HDL-A/1-220VDC-1-TX
电流继电器 HDL-A/1-220VDC-1 导轨安装
过电流继电器 HDL-A/-220VAC-2-TX
接地保护继电器 HDL-A/1-220VDC 配套零序电流互感器 10P10 150/5A 孔径100mm 电流继电器 HDL-A/1-220VAC-2 220V-5A
电流继电器 HDL-A/1-110VDC-1 电流继电器 HDLN-1-2H 1~6A
接地保护继电器 HDL-A/1-110VAC-1-Z1 LJ-Φ100
电流继电器 HDL-A/1-X 电流继电器 HDL/A-1-Z1
电流继电器 HDL/A-1-Z1/P 电流继电器 HDL/A-1-Z/P

品牌：	JOSEF约瑟
型号：	HDL-A/1-220VDC
应用领域：	核电厂
产品系列：	HDL
触点负载：	40
触点切换电流：	220
