一、产品概述

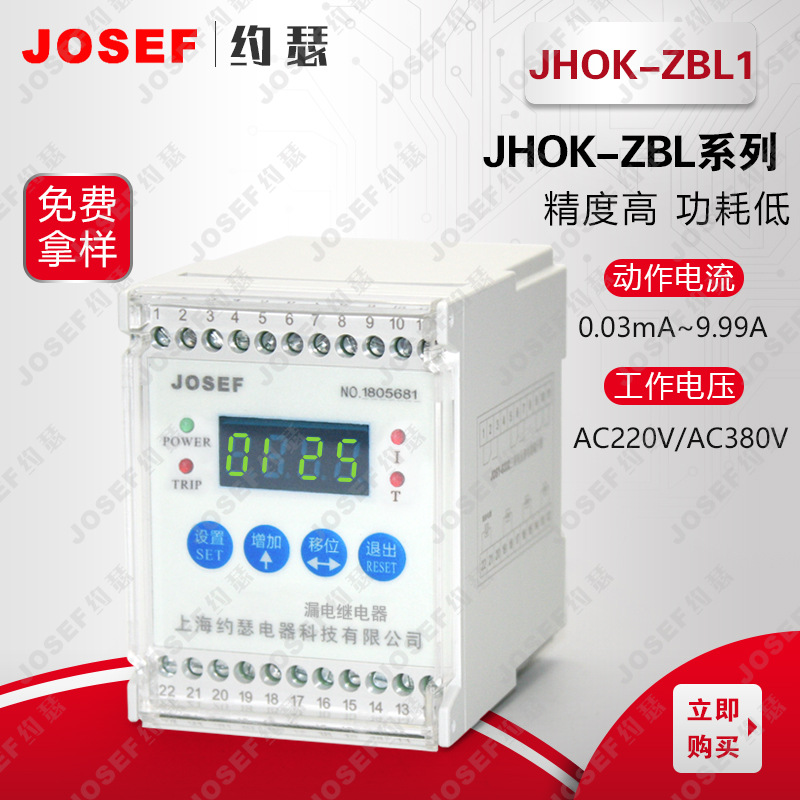

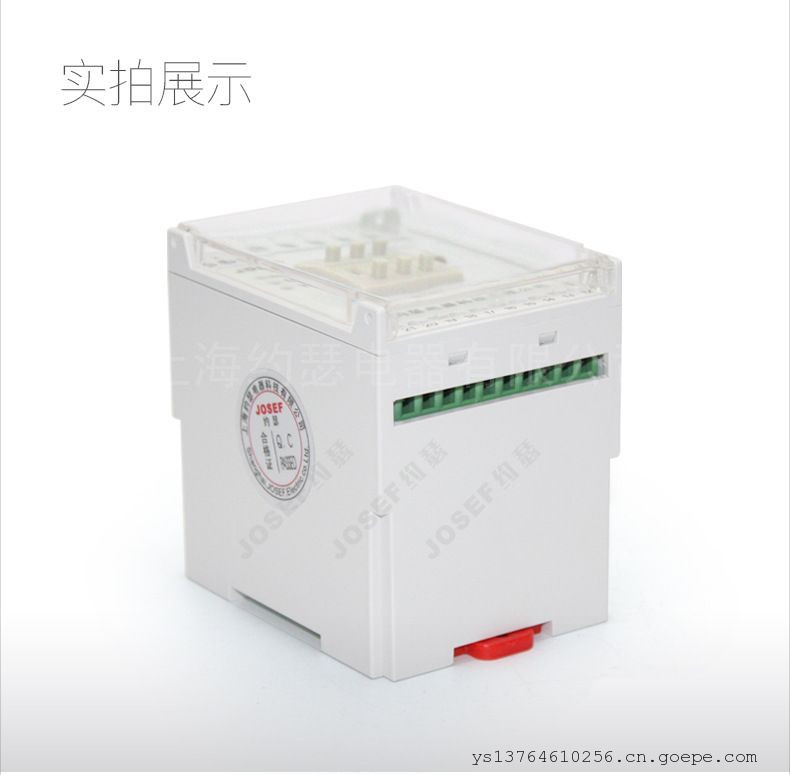

JHOK系列智能型漏电继电器（以下简称继电器）适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流。该继电器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。派生多个型号，前缀如HLJ、RLJ、ULJ系列等型号，实际为同类产品。其在电力系统中起着非常重要的作用，是保证供电可靠性的基础。
二、产品用途
本漏电保护继电器体积小、安装使用方便、动作可靠、连续供电稳定且操作简易。能适应各地用户，可以用来对线路进行接地故障保护，主要用来防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接接触保护。
漏电继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，也可配备蜂鸣器、信号灯等各种声光器件结合组成漏电报警装置。有复位、指示、报警、复位等功能。
它适用于电源系统中心点直接接地或不直接接地的高、低压配电系统。是安全使用的网改产品。该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，完全可替代过去LLJ-□F（S）、LLJ-□H（S）、JD1及JD3系列漏电继电器。
三、产品参数
1、额定值
电压额定值：额定电压AC380V、AC660V、AC690V、AC1140V。
工作电压值：DC24V、AC110V、AC127V、AC220V、AC380V。还可根据客户要求定制。
电源电压允许变动范围：电压变动为额定电压0.7至1.3倍或宽电源电路。
额点电流值：16A、25A、32A、40A、63A、80A、100A、125A、200A、250A、320A、400A、630A、800A、1000A、1500A、1600A、2000A。非标额点电流也可以定做。
2、动作值
漏电动作电流：常规或用户自定义，也可50-500mA分挡或可调。
漏电不动作电流：漏电动作电流一半。
漏电动作时间：延时型 0.2-2S。
快速型≤0.1S 。
3、重要参数
互感器孔径圆形（L型）：M25、M45、M75、M100、M150、M160、M220。
矩形方型（跑道式）：45*160、45*220、45*260、45*320、45*450等。
输出触点形式：一开一闭。/4、其它参数
触点容量：继电器输出触点能断开不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。
功率消耗：额定电压下均不大于5W。
环境温度：-10℃~+50℃。
介质强度继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
绝缘电阻：继电器各导电端子连在一起对外露的非金属部分和外壳之间，用开路电压500V的兆欧表测量其绝缘电阻不大于300MΩ。
电寿命：继电器触点接点接于规定容量的电路负荷中，电寿命为100000次。
四、工作原理
该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成其工作原理如下：接线如图（1），穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后，检测漏电流是否超过整定值，并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。试验回路由电阻与按钮等元件组成，按下试验按钮，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器就应能动作。按下复归按钮，灯灭，出口继电器返回。
型号：
JHOK-ZBL1 DH-130L JHOK-ZBL1 DH-100L
JHOK-ZBM JHOK-ZBL1 DH-110L
JHOK-ZBL2 DH-30L JHOK-ZBL2 DH-50L
JHOK-ZBM DH25L JHOK-ZBM DH45L
JHOK-ZBM DH100L JHOK-ZBM DH75L
JHOK-ZBL DH-LJ-150

品牌：	JOSEF约瑟
型号：	JHOK-ZBM DH45L
应用范围：	零序电流
额定电流：	100 A
额定电压：	220 V
触点形式：	一开一闭
