一、产品概述

• 型号：SSJ-21B
• 类型：静态时间继电器（双延时）
• 特点：高精度、功耗小、动作时间准确、整定直观方便、范围宽

二、工作原理

SSJ-21B静态时间继电器采用静态集成电路，主要由振荡器、分频器和三级脉冲计数器组成。当施加额定电压后，继电器内部瞬动继电器动作，同时晶振起振，产生时钟脉冲，经分频后由计数器计脉冲数。当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。由于采用了晶体振荡器并增加时间补偿预置电路，该继电器对于极短的延时值也能严格符合整定值，具有极高的精度。

三、技术规格

1. 额定电压：

   • 直流：48V、110V、220V
   • 交流（部分型号可能支持）：如AC100~127V、220V（具体需参考产品说明书）

2. 延时范围：0.1s～99.9s（可根据具体型号和拨码设置调整）

3. 触点类型：

   • 双延时（即具有两个独立的延时动合触点，以及可能的瞬动转换触点）

4. 动作值与返回值：

   • 动作值：不大于80%额定电压
   • 返回值：不小于5%额定电压

5. 触点容量：

   • 直流有感（τ=5ms）回路：U≤250V，I≤0.5A，为30W
   • 交流（cosФ=0.4）回路：U≤250V，I≤1A，为100VA

6. 介质强度：继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，能承受2kV（有效值），50Hz的交流电压历时1min试验，无绝缘击穿或闪络现象。

7. 电寿命与机械寿命：

   • 电寿命：5×10³次
   • 机械寿命：10⁴次

四、应用特点

• 高精度：能满足电力系统继电保护中缩短保护时间级差的要求。
• 宽范围：延时范围宽，适用于多种时间控制需求。

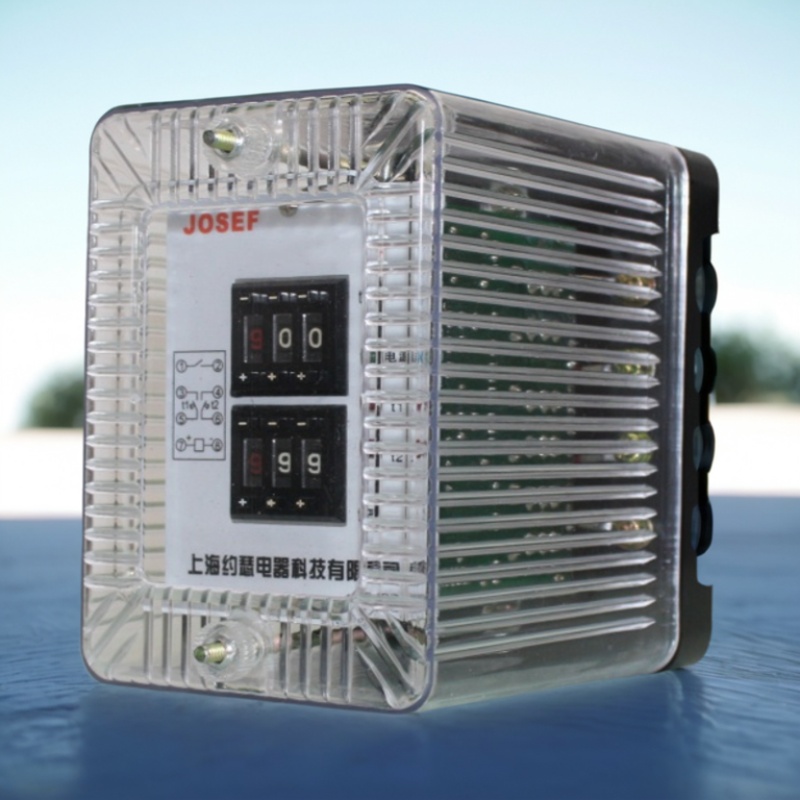

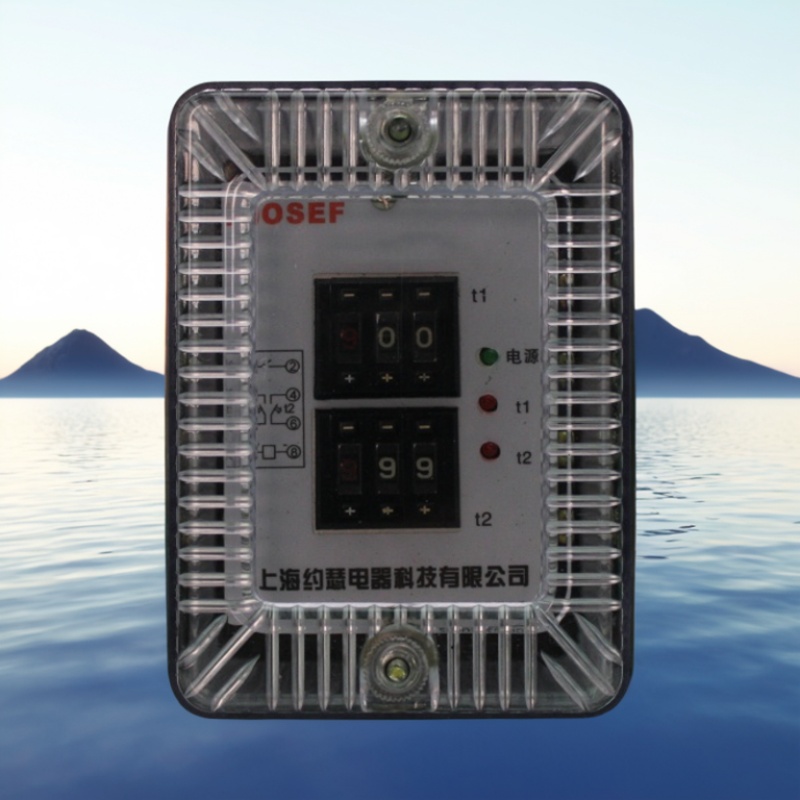

• 易整定：采用拨码整定，整定时间直观方便。
• 高可靠性：内部采用进口CMOS集成电路，性能稳定可靠。

五、安装与接线

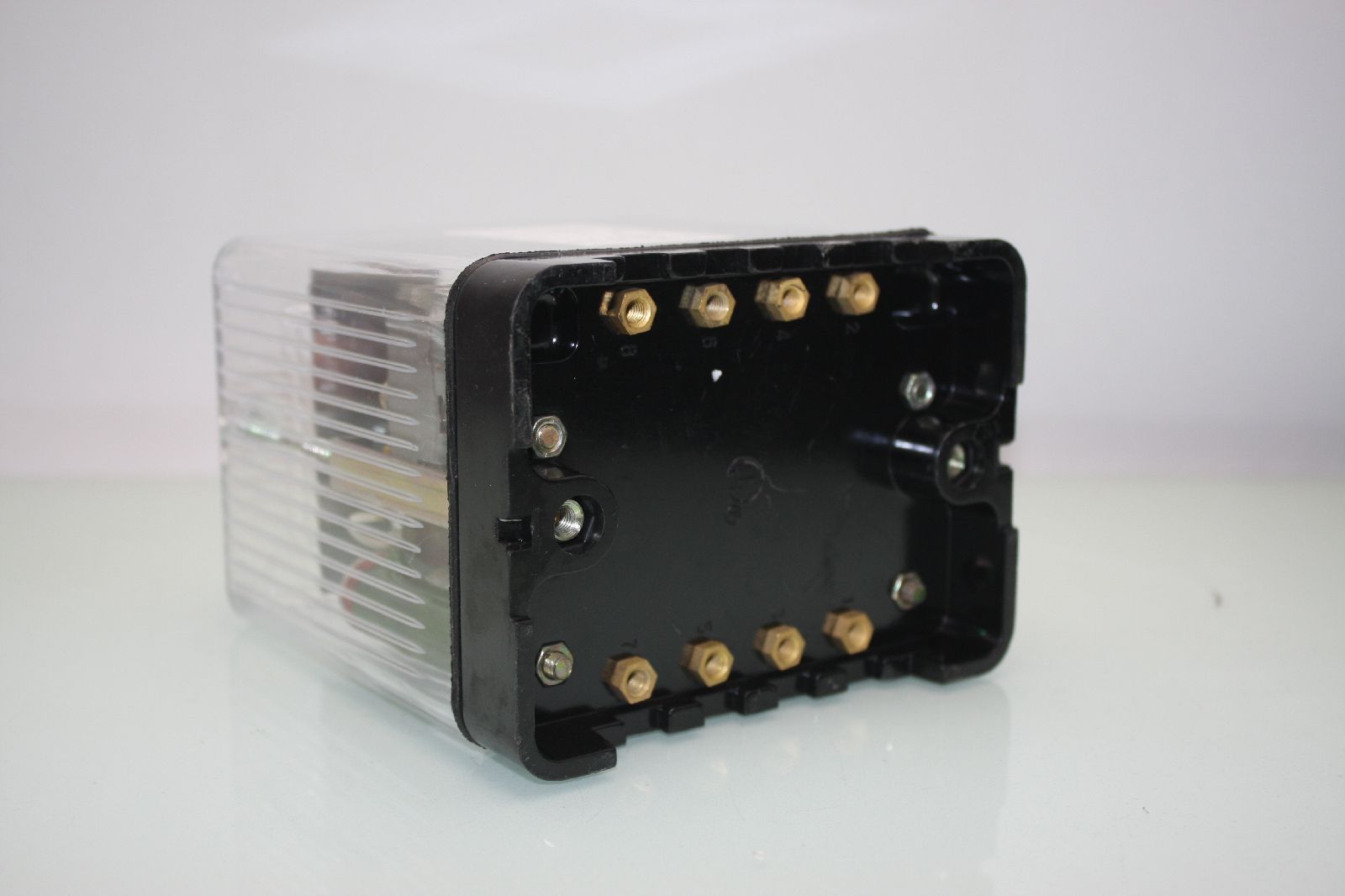

SSJ-21B静态时间继电器通常采用导轨安装、凸出固定式安装、凸出插拔式安装或嵌入插拔式安装结构。具体接线方式需根据产品说明书和电路图进行，确保接线正确无误。

六、注意事项

• 在使用过程中，应避免将继电器接入超过其额定电流或电压的电路中，以免损坏设备。
• 定期检查继电器的运行状态和接线情况，确保其正常工作。
• 如需对继电器进行调试或维修，请务必切断电源并遵循相关安全规范。
