一、产品概述

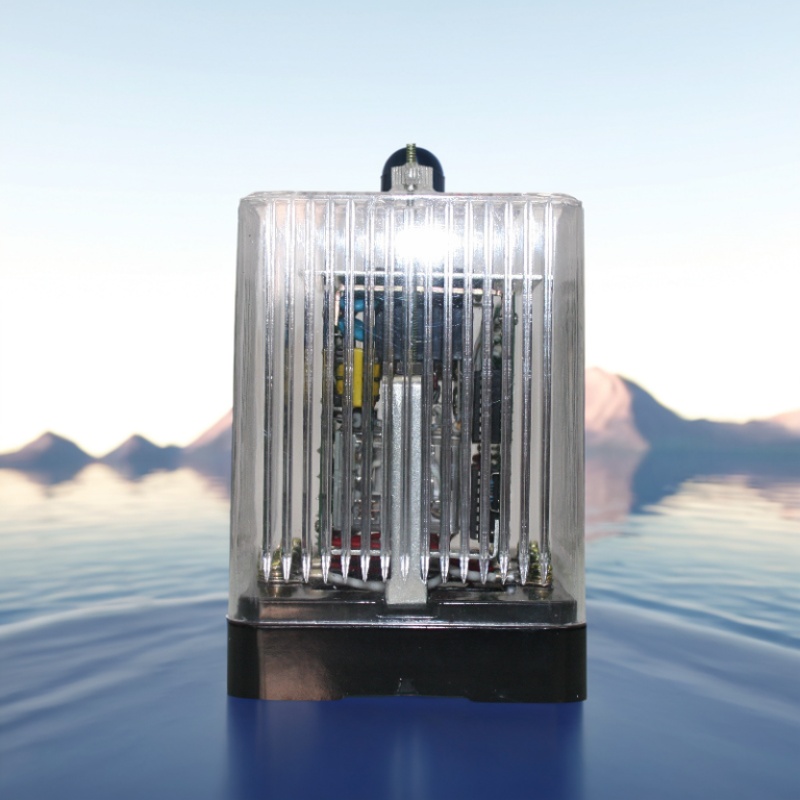

• 产品型号：SSJ-32A
• 额定电压：交流110V、220V
• 延时范围：0.02s～9.99s
• 安装方式：嵌入插拔式
• 类型：双延时

二、产品特点

1. 高精度：采用静态集成电路和晶体振荡器，并增加时间补偿预置电路，对于极短的延时值也严格符合整定值，具有极高的精度。
2. 低功耗：相比传统电磁型时间继电器，功耗显著降低。
3. 动作时间准确：通过BCD码拨码开关整定延时值，整定直观方便，且无需进行校验。
4. 交直流通用：工作电源采用开关电源变换，支持交直流供电。
5. 范围宽：延时范围广泛，适用于多种应用场景。

三、工作原理

SSJ-32A时间继电器由进口CMOS集成电路构成，主要由振荡器、分频器和三级脉冲计数器组成。继电器通常不带电，施加额定电压后，继电器内部瞬动继电器动作，同时晶振起振产生时钟脉冲。经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。

四、应用场景

SSJ-32A静态时间继电器适用于需要精确延时的电力系统二次回路和自动控制回路中，如电机启动延时、断路器重合闸延时、电容器投切延时等场景。

五、注意事项

1. 在使用前请仔细阅读产品说明书，确保正确安装和接线。
2. 继电器的工作环境温度和湿度应符合产品规格书的要求。
3. 如需滑动触点闭合一定时间后立即返回，订货时需特别注明并提出滑动触点的闭合持续时间。

SSJ系列静态时间继电器
SSJ-11B静态时间继电器；（双延时）
SSJ-11A静态时间继电器；（单延时）
SSJ-12A静态时间继电器；（单延时）
SSJ-12B静态时间继电器； （双延时）
SSJ-21B静态时间继电器；（双延时）
SSJ-21A静态时间继电器；（双延时）
SSJ-22A静态时间继电器；（双延时）
SSJ-22B静态时间继电器；（双延时）
SSJ-31B静态时间继电器；（双延时）
SSJ-31A静态时间继电器；（双延时）
SSJ-32A静态时间继电器；（双延时）
SSJ-32B静态时间继电器；（双延时）
SSJ-41B静态时间继电器；（双延时）
SSJ-41A静态时间继电器；（双延时）
SSJ-42A静态时间继电器；（双延时）
SSJ-42B静态时间继电器；（双延时）
