一、产品概述

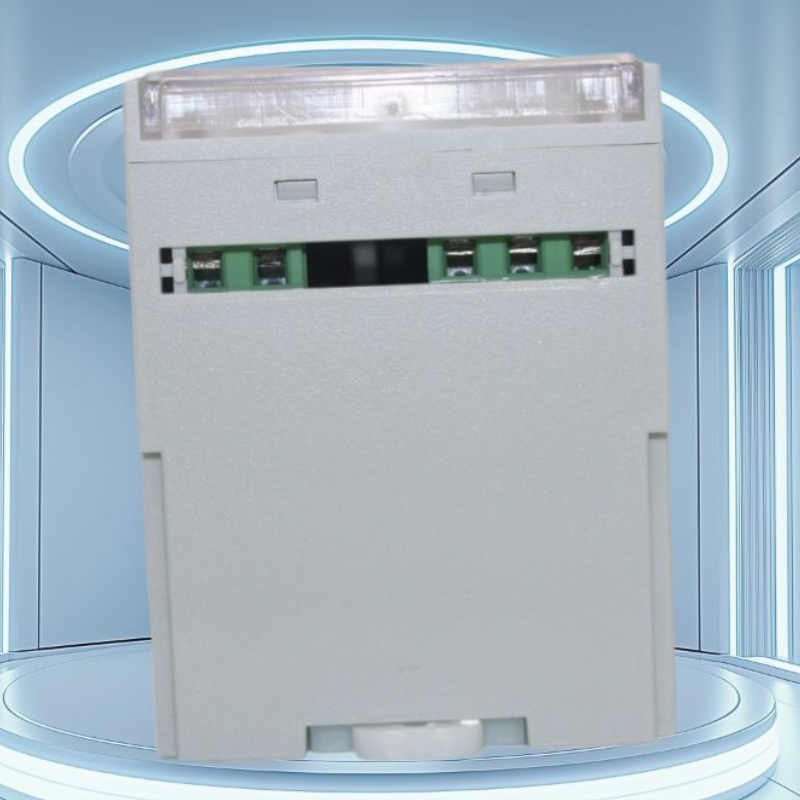

KWJL-20/L智能型漏电继电器适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz，电流至1500A及以下的电路中。该继电器通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，当漏电电流达到或超过设定值时，继电器会迅速动作，切断电源，从而保护电路和人身安全。

二、产品特点

1. 智能检测：KWJL-20/L采用智能检测技术，能够准确、快速地检测出电路中的漏电电流，并作出相应动作。
2. 高可靠性：该继电器体积小、安装使用方便、动作可靠、连续供电稳定且操作简易，能够适应各种恶劣的工作环境。
3. 多功能性：KWJL-20/L不仅可以与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，还可以配备蜂鸣器、信号灯等各种声光器件结合组成漏电报警装置。
4. 易于维护：继电器设计合理，易于维护和更换，降低了维护成本。

三、技术参数

• 额定电流：通常为3A（也有其他额定电流值可供选择）。
• 整定电流：可根据实际需求进行设定，通常在1500A以下。
• 额定电压：支持多种电压规格，如AC380V、AC660V、AC690V等。
• 线圈电压：通常为220V（也有其他电压规格可供选择）。
• 漏电动作电流：常规或用户自定义，也可50~500mA分挡或可调。
• 漏电动作时间：延时型0.2~2S，快速型≤0.1S。
• 互感器孔径：提供多种规格选择，如M25、M45、M75等圆形孔径以及矩形方型孔径。
