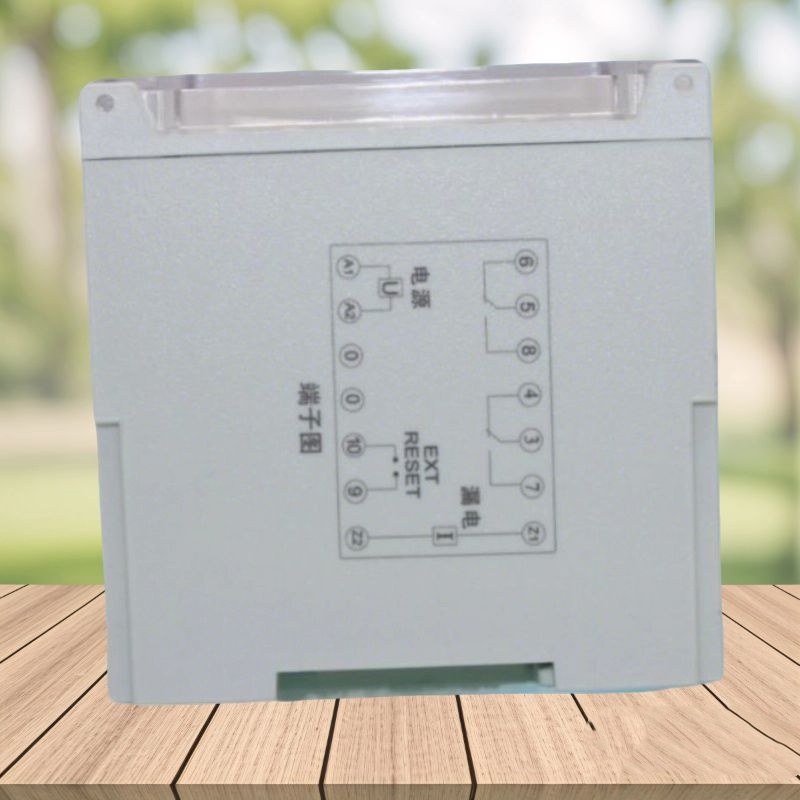

一、产品概述

KWJL-20/L 智能型漏电继电器是一种专为电力系统中漏电和触电保护设计的智能设备，适用于交流电压至660V或更高的TN、TT、IT系统，频率为50Hz。它通过零序电流互感器检测超过整定值的零序（剩余）漏电电流，并与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，实现漏电和触电保护功能。

二、核心功能

1. 智能检测与保护
   • 采用智能设计，能够高效、准确地检测电路中的漏电情况，提高电力系统的安全性。
   • 通过零序电流互感器实时监测漏电电流，当电流超过整定值时，迅速切断电源，防止因漏电引起的设备损坏或电气火灾等安全事故。
2. 多种保护模式
   • 支持漏电保护、触电保护、相地短路（零序）保护等多种功能。
   • 可根据实际需求设定整定电流范围（0.03-10A以下），提供灵活的保护范围。
3. 报警与指示功能
   • 配备蜂鸣器、信号灯等声光器件，当检测到漏电或触电时，立即发出报警信号。
   • 开关量输出驱动绿色指示灯，当抽屉因零序保护动作退出运行时，指示灯亮起以进行提示。
4. 通讯组网能力
   • 支持RS485通讯接口，采用MODBUS-RTU通讯协议，可实现远程监控和数据传输。
   • 便于与上位机或其他智能设备连接，实现集中管理和控制。

三、技术参数

四、结构特点

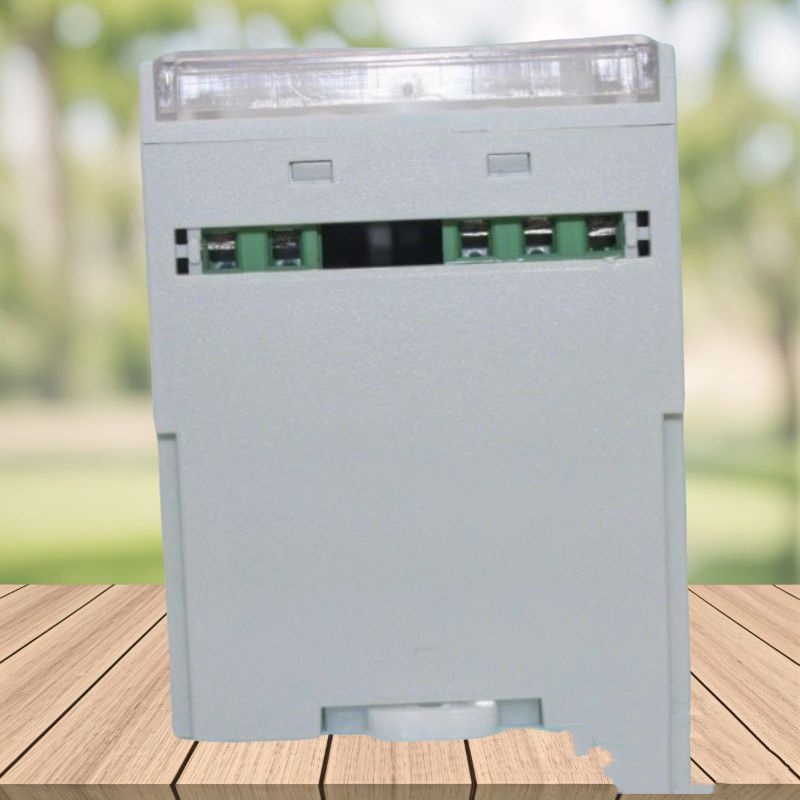

1. 导轨安装方式
   • 采用导轨安装，便于安装和拆卸，节省空间，提高安装效率。
   • 继电器和开口式智能互感器能够固定在抽屉安装板上，无需改动一次线路，减少改造工程量。
2. 高精度检测元件
   • 零序电流互感器采用高精度设计，能够精确检测电路中的漏电电流。
   • 采样精度高，确保漏电保护的准确性和可靠性。
3. 可靠的保护机制
   • 继电器出口能够驱动塑壳断路器的分励线圈跳闸，实现快速切断电源。
   • 高返回系数确保继电器在漏电电流消失后能够迅速返回，避免误动作。

五、应用场景

KWJL-20/L 智能型漏电继电器广泛应用于以下场景：

• 电厂：用于发电机、变压器等设备的漏电保护，防止因漏电引起的设备损坏或电气火灾。
• 矿山：用于矿井下设备的漏电保护，确保矿工的生命安全。
• 工业自动化：用于电机、压缩机等设备的漏电保护，提高设备的可靠性和安全性。
• 建筑电气：用于建筑物内的配电系统漏电保护，防止因漏电引起的触电事故。
