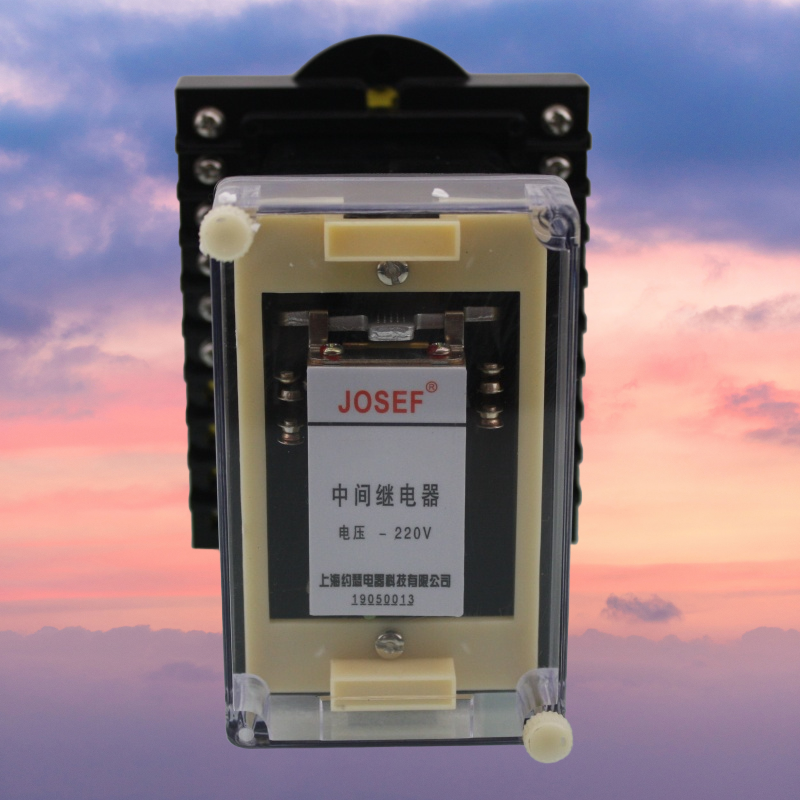

一、核心参数

1. 额定电压
   • DC220V：适用于直流220V控制回路，常见于电力系统继电保护与自动化装置中。

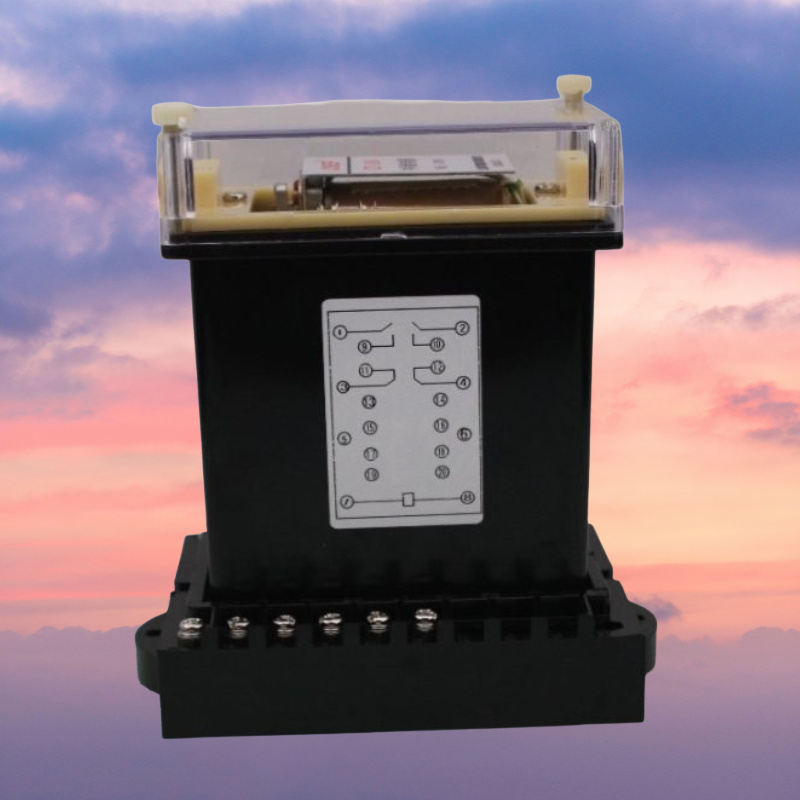

2. 触点配置
   • 触点形式：1常开（NO）+1常闭（NC），支持多组触点扩展（具体需参考产品手册）。
   • 触点容量：
     • 直流有感负荷：电压≤250V，电流≤5A，时间常数5±0.75ms时，断开容量50W。
     • 交流负荷：电压≤250V，电流≤5A（功率因数cosφ=0.4±0.1），断开容量500VA。
     • 寿命：触点可靠动作及返回次数≥5×10⁴次。
3. 动作与返回参数
   • 动作值：
     • 电压型：30%~70%额定电压（即66V~154V）。
     • 电流型：≤80%额定值。
   • 保持值：
     • 保持电流：≤80%额定保持值。
     • 保持电压：≤70%额定保持值。
   • 返回值：≥5%额定值。
   • 动作时间：≤45ms。
   • 返回时间：≤45ms。
4. 功率消耗
   • 电流保持绕组：≤4W。
   • 电流/电压工作绕组：≤7W。
5. 介质强度
   • 导电端子与外壳间承受2000V（有效值）、50Hz交流电压历时1分钟无击穿或闪络。

二、功能特性

1. 自保持功能
   • 配备自保持绕组，适用于直流操作的继电保护回路，可增加主保护继电器的触点数量和容量，提升触点工作可靠性。
2. 多场景适配
   • 支持直流电压（24V、48V、110V、220V）及电流（0.25A~8A）规格，满足不同控制回路需求。
3. 抗干扰能力强
   • 电磁式结构设计，适应工业环境中的电磁干扰，确保稳定运行。
4. 安装便捷

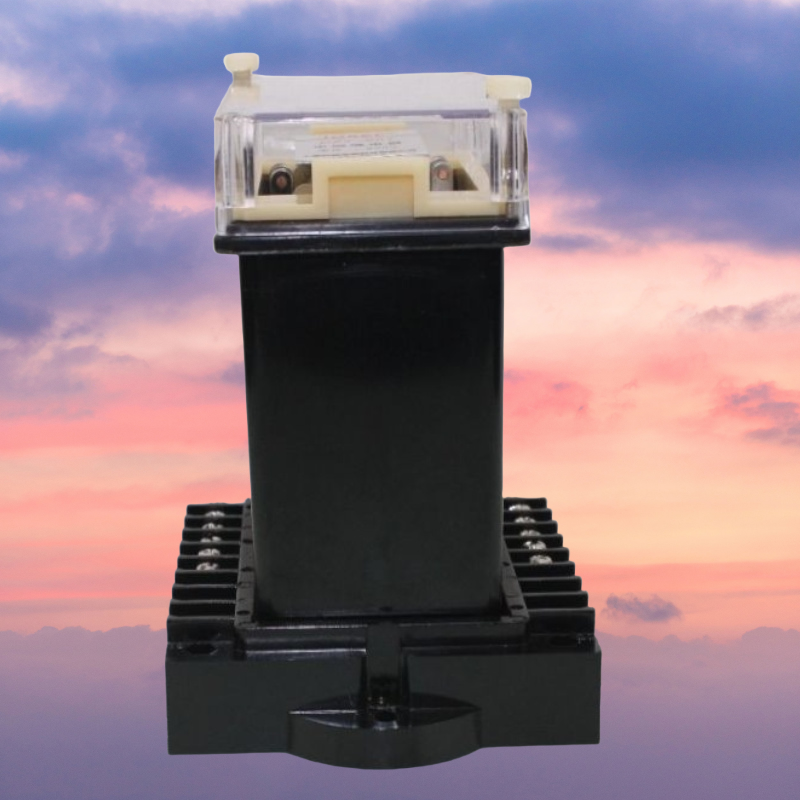

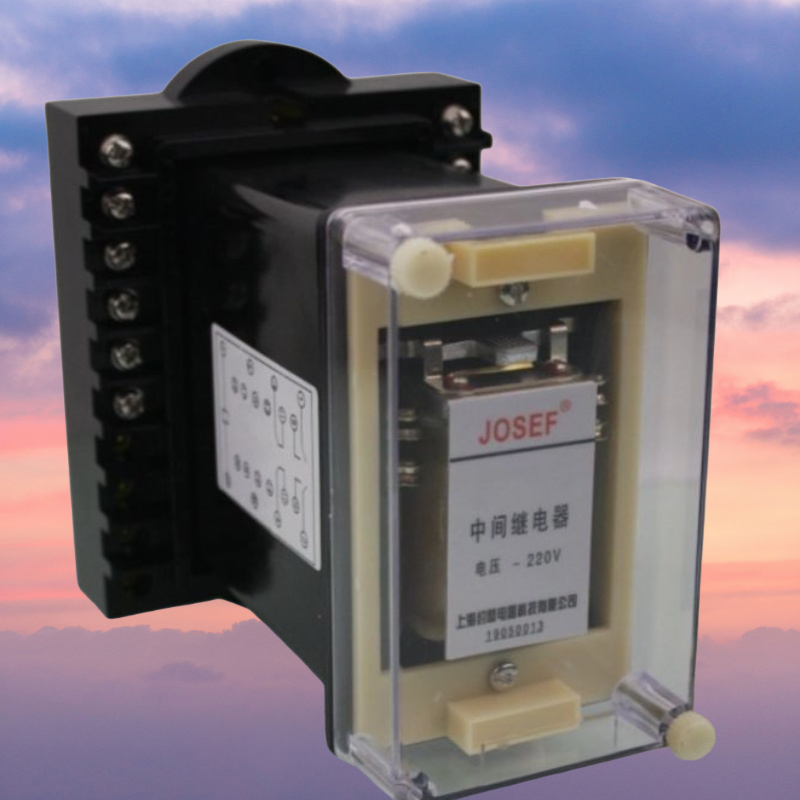

   • 支持板后安装，节省空间，便于维护。

三、应用场景

1. 电力系统继电保护
   • 用于直流操作的保护回路，如断路器控制、信号传递等，增强主保护继电器的触点容量和数量。
2. 自动化控制系统
   • 在工业自动化生产线中，作为中间信号传递元件，控制电机、阀门等执行机构。
3. 轨道交通与能源
   • 适用于地铁、高铁等轨道交通的直流控制回路，以及风电、光伏等新能源发电系统的保护装置。

四、选型与安装要点

1. 选型依据
   • 电压匹配：确保控制回路电压与继电器额定电压一致（DC220V）。
   • 触点容量：根据负载电流选择触点容量（如5A以下负载）。
   • 保持方式：根据需求选择电流保持或电压保持型号。
   • 安装方式：确认板后安装空间及接线方式。
2. 安装注意事项
   • 接线正确性：按产品说明书接线图连接，避免短路或接反。
   • 定期检查：定期测试继电器功能，记录动作及返回时间。
