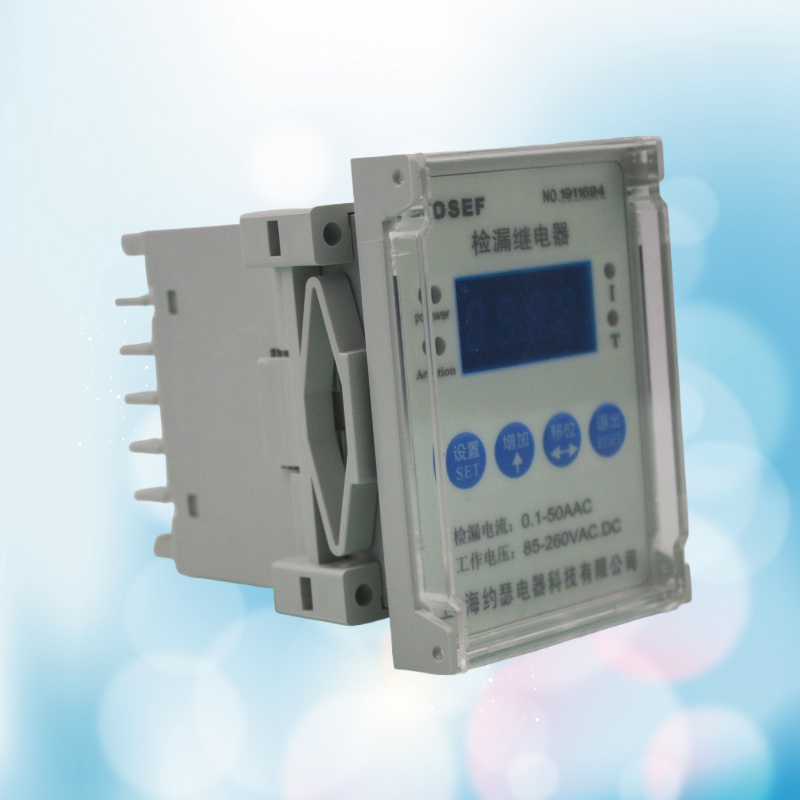

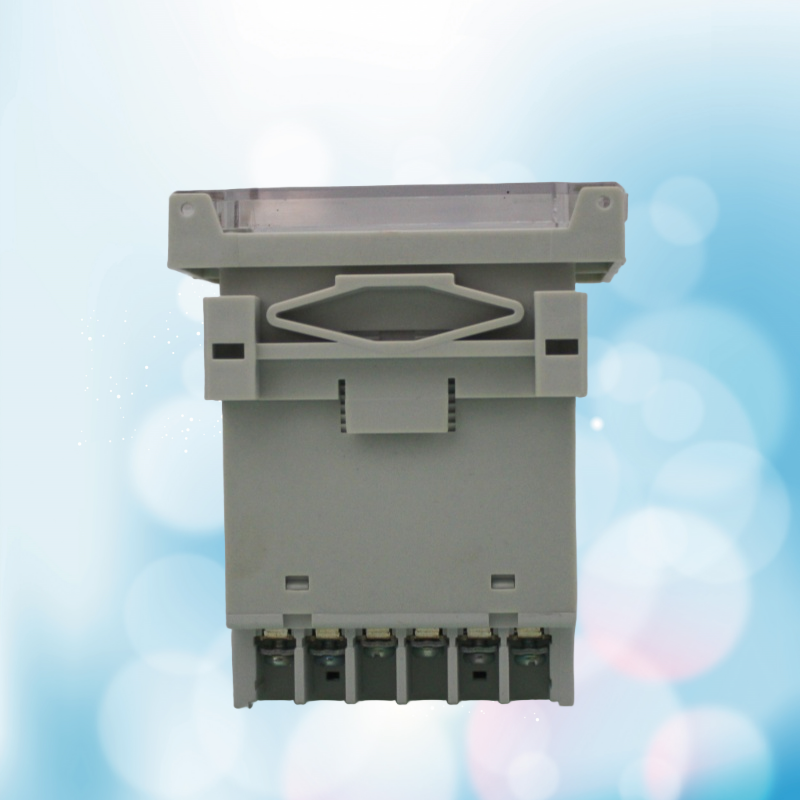

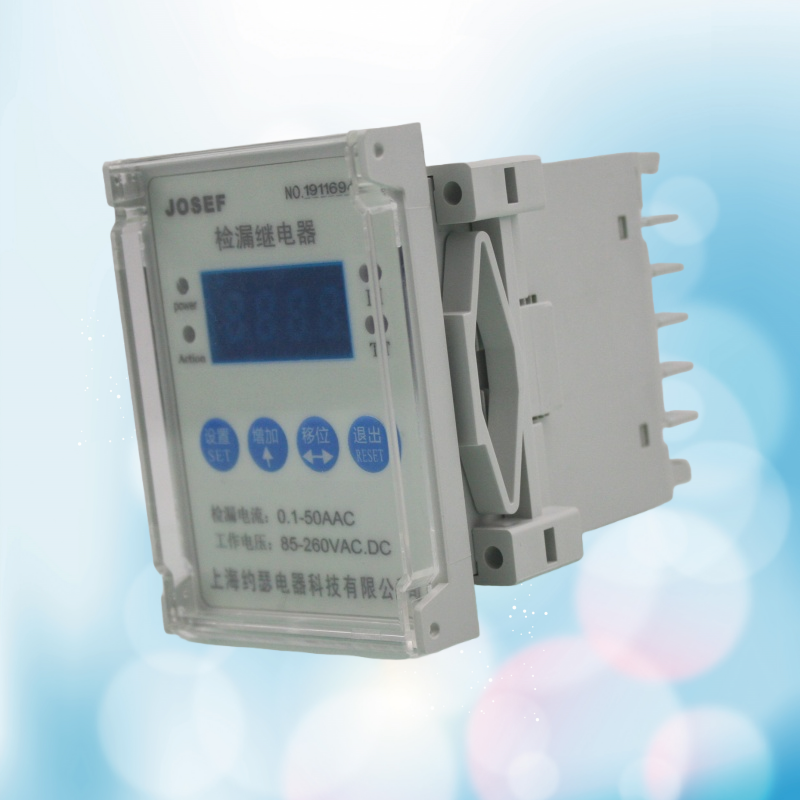

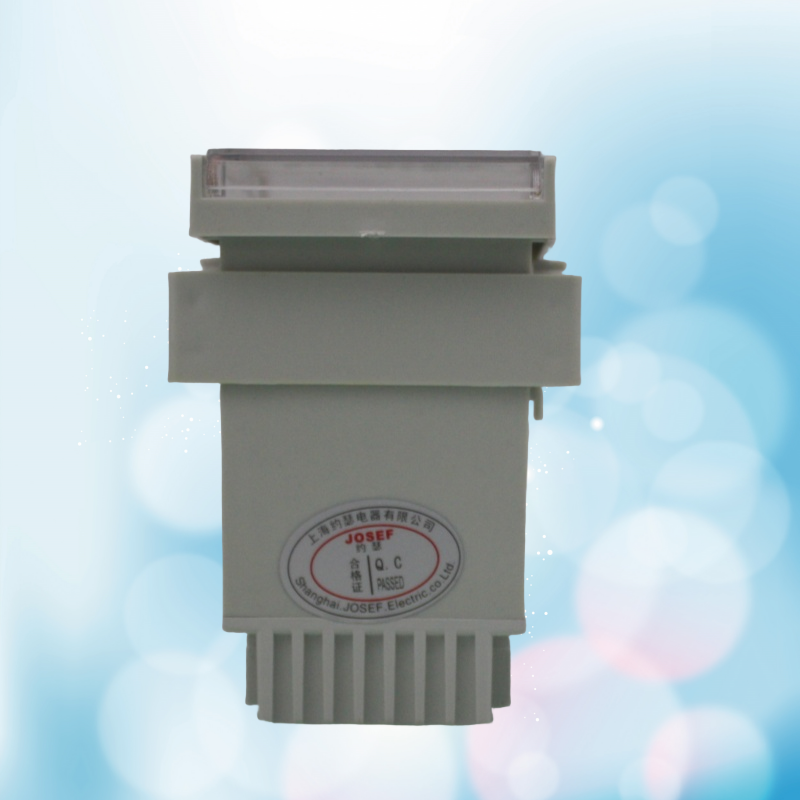

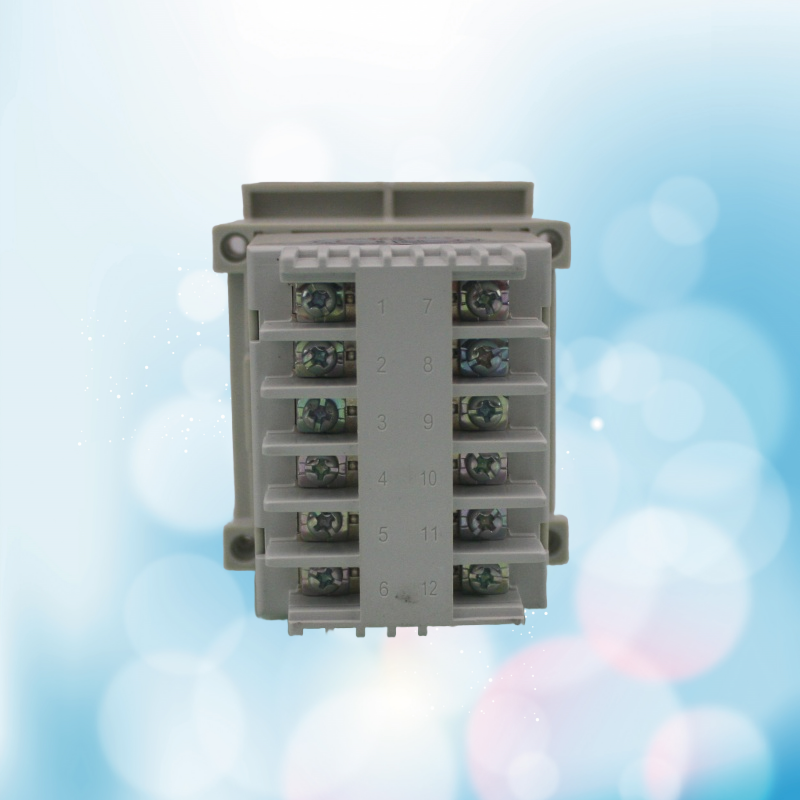

JY82-IV 690V 检漏继电器配Φ310矩形互感器是一种专为电力系统设计的漏电保护装置，尤其适用于煤矿井下等具有爆炸性气体（甲烷）和煤尘的环境。以下是对该产品的详细介绍：

一、产品特性

1. 电压等级：额定电压为690V，适用于交流50Hz、电压至690V的三相三线制供电网路。
2. 互感器配置：配备Φ310矩形互感器，能够准确检测主线路中的漏电电流。
3. 漏电保护：通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，当漏电电流超过整定值时，触发继电器动作，切断故障电路，防止人身触电事故以及限制由于漏电引起的其它意外事故的扩大。
4. 动作电流可调：动作电流在0.03mA~9.99A范围内可调，支持微小漏电（如人体触电保护）至较大漏电（如设备绝缘损坏）的检测。
5. 动作时间可选：提供快速型（≤0.1秒）和延时型（0.2~2秒可选）两种动作时间选择，以满足不同应用场景的需求。
6. 隔爆型设计：外壳采用钢板焊接结构，强度高且隔爆性能优异，符合煤矿井下防爆要求。
7. 模块化设计：便于安装、调试和故障排查，降低维护成本。

二、应用场景

1. 煤矿井下：在煤矿井下低压供电系统中，如660V/380V系统，与总馈电开关配合，实现一级漏电保护或两极选择性漏电保护。
2. 电力系统：在电力系统中，用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。
3. 其他工业领域：适用于需要漏电保护的各类工业领域，如矿山、工厂等。

三、技术参数

1. 额定电压：690V（也支持AC380V、AC220V等其他电压等级）
2. 动作电流：0.03mA~9.99A（可调）
3. 动作时间：快速型≤0.1秒；延时型0.2~2秒（可选）
4. 互感器孔径：Φ310矩形互感器（也提供其他规格的圆形和矩形互感器）
5. 安装方式：水平安装在支架上或嵌入配电屏内
6. 触点容量：可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开τ=5ms 50W的直流感性负载；在电压不大于250VAC的交流回路中，可断开COSΦ=0.4 250VA的交流负载。
