一、定位与核心功能

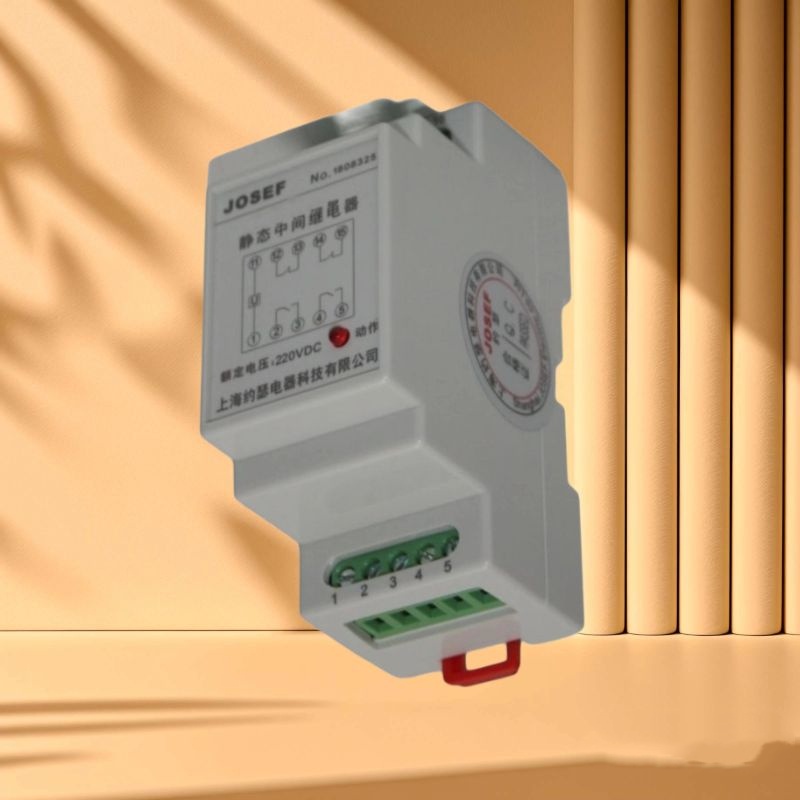

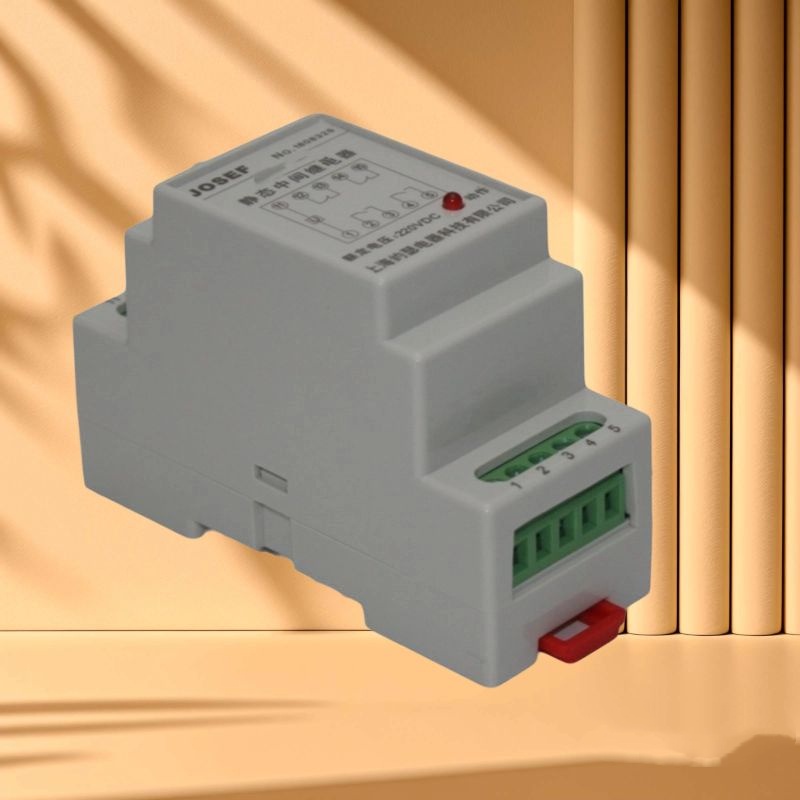

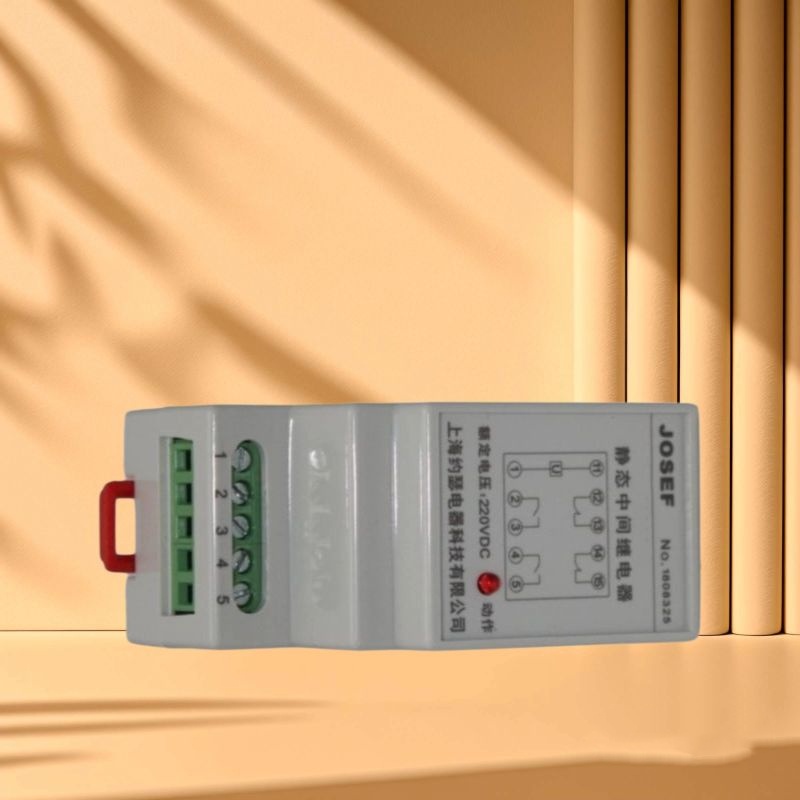

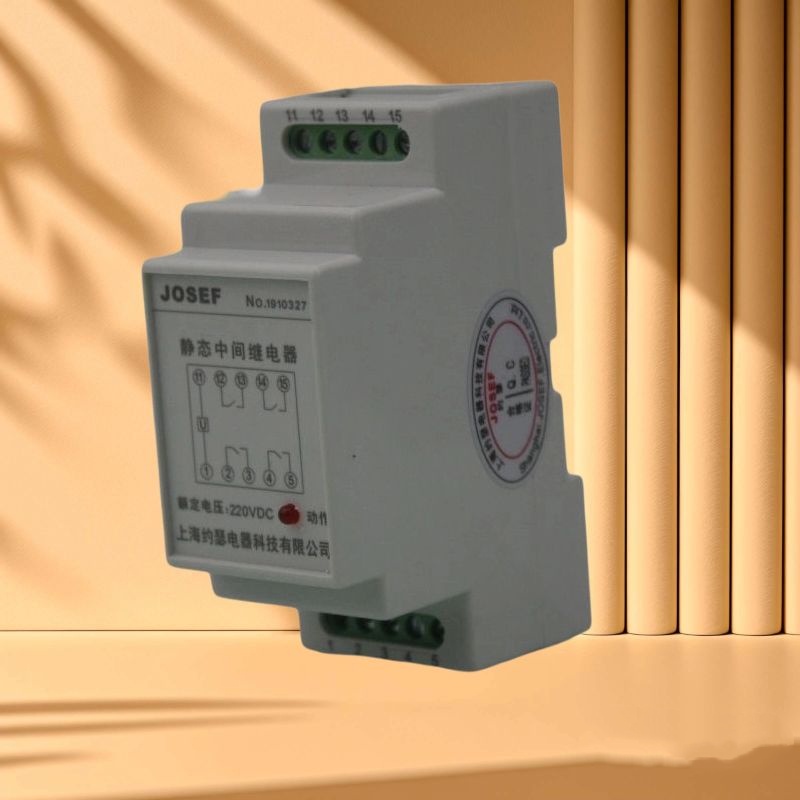

JZ-7GY-L120B是JOSEF约瑟品牌推出的一款大容量静态中间继电器，专为电力系统、工业自动化控制及新能源领域设计。其核心功能包括：

1. 信号传递与电路控制：作为中间环节，实现电路的分断、接通或转换功能。
2. 大功率负载控制：触点容量大（如5A/250VAC、10A/30VDC），可直接控制大电流负载，减少中间继电器使用，简化系统结构。
3. 交直流通用：支持DC220V工作电源，同时兼容交流额定电压（如12V、24V、36V、48V、60V、110V、220V、380V），适应不同电压等级的配电系统。

二、技术参数与性能指标

1. 额定参数：
   • 直流额定电压：DC220V（可选其他直流电压等级，如12V、24V、48V、60V、110V）。
   • 交流额定电压：12V、24V、36V、48V、60V、110V、220V、380V。
   • 触点容量：
     • 直流：5A/250VDC（时间常数5ms±0.75ms，断开容量50W）。
     • 交流：5A/250VAC（功率因数cosφ=0.4±0.1，断开容量500VA）。
   • 触点形式：多组常开（NO）、常闭（NC）组合（如2NO+2NC、4NO+4NC），具体以型号标注为准。
2. 动作特性：
   • 动作电压：直流≤70%额定值，交流≤75%额定值。
   • 返回电压：不小于10%额定电压。
   • 动作时间：≤20ms（在额定电压下）。
   • 返回时间：≤15ms（在额定电压下）。
3. 功耗与寿命：
   • 功耗：直流≤2.5W，交流≤3W（在额定电压下）。
   • 电气寿命：≥10万次（负荷条件下可靠动作及返回）。
   • 机械寿命：≥1000万次。
4. 绝缘性能：
   • 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
   • 耐压强度：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

三、结构与设计特点

1. 模块化设计：
   • 结构紧凑，采用35mm导轨条安装，方便快捷，适合小型开关柜使用。
   • 接线方式为端子排接线，易于维护。
2. 高可靠性：
   • 采用静态集成电路技术，动作准确、可靠性高，克服了电磁型中间继电器导线过细易断线的缺点。
   • 触点接触可靠，机械寿命长，确保在频繁操作下的稳定运行。
3. 安全隔离：
   • 实现控制回路与被控回路之间的电气隔离，增强系统安全性。
4. 环境适应性：
   • 工作温度：-15℃～55℃（工作），-25℃～+70℃（存储）。
   • 相对湿度：不大于90%。
   • 大气压力：80～110KPa。
   • 海拔高度：不大于2500米。
   • 周围磁场强度：小于0.5mT。
