扬州贝尔阀门控制有限公司生产西门子电动执行器，罗托克电动执行器，德国PS电动执行器，精小型电动执行器，LQ系列电动执行器，DKZ直行程电动执行器，DKJ角行程电动执行器，DQW部分回转电动执行器，DZW多回转电动执行器，3810系列电子式电动执行器，电动阀门控制器，电动闸阀，电动截止阀，电动蝶阀，电动球阀，电动调节阀，止回阀，电磁阀，切断阀，放料阀，广泛应用于电力、钢厂、石油、冶金、化工、楼宇和给排水等自动化行业工程。

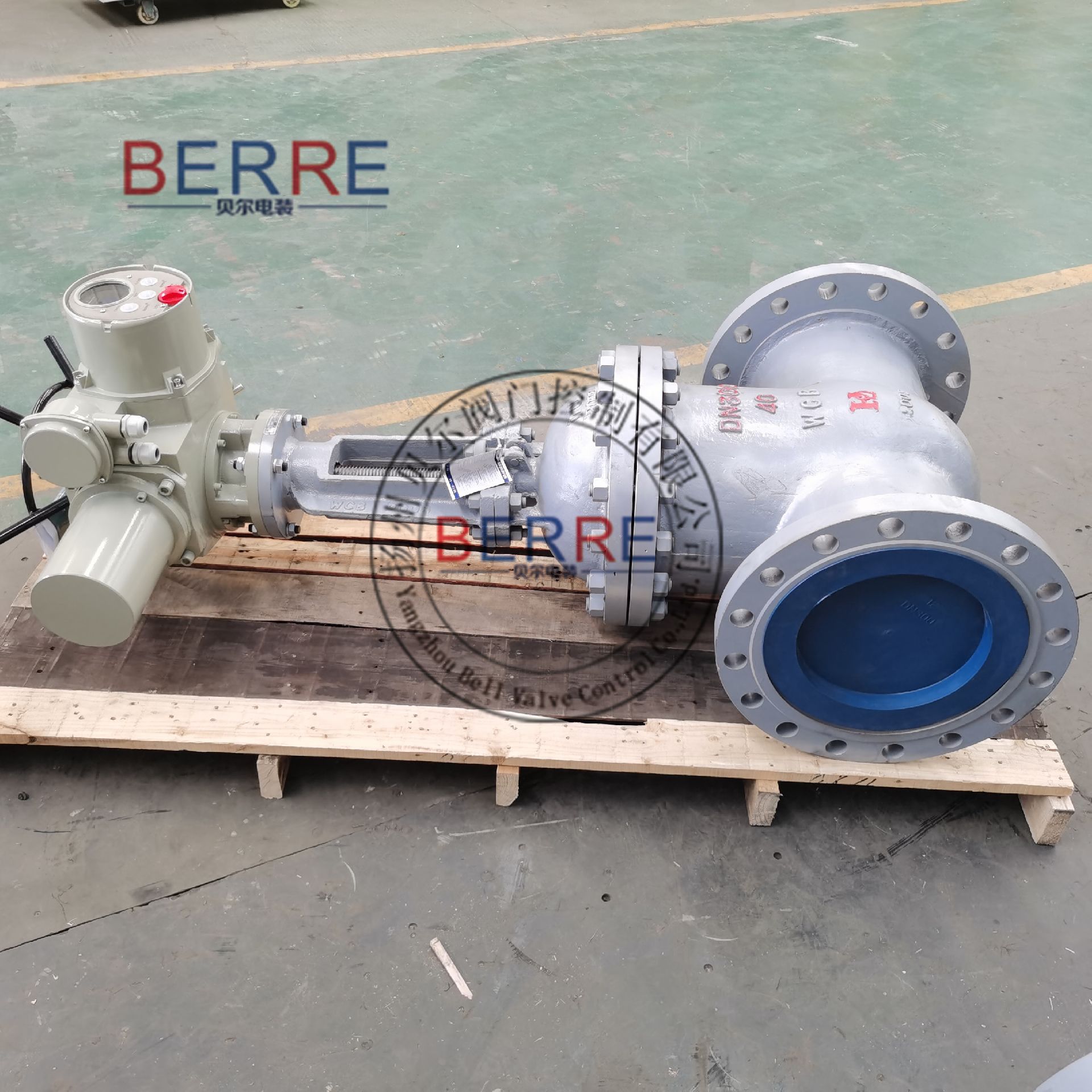

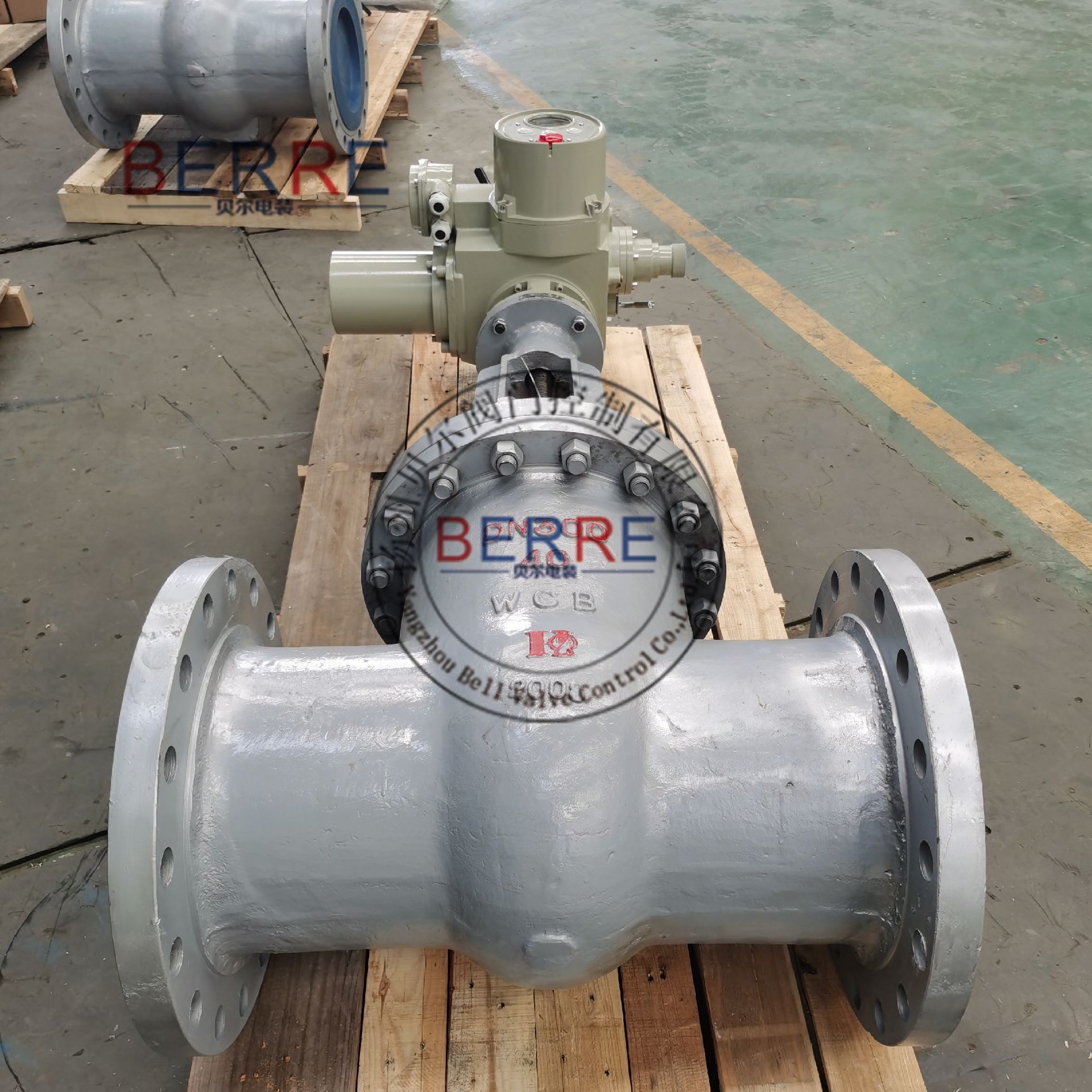

一、Z941H一体化电动法兰明杆闸阀结构特点：
1、采用中法兰螺栓连接，支管两端为法兰连接结构。
2、阀座密封面采用铁基铬镍不锈钢堆焊而成，耐磨、抗擦伤性能好。
3、阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
4、电动高压闸阀的关闭和开启由装在阀盖上的电动装置来控制。电动装置分别配有阀门专用电机、减速箱、转矩控制机构、行程控制机构、现场操作机构，手、电动切换机构。阀门的开关均由行程控制机构调整，调整转矩限制机构，可以在行程控制机构失灵的情况下，保护阀门。Z941H一体化电动法兰明杆闸阀关闭主要通过电动装置及能够调整的楔式双闸板、万向顶、夹圈等组成，借阀体内导向作升降运动。
5、电动装置除能就地操作外，还可进行远距离操作。

二、Z941H一体化电动法兰明杆闸阀执行标准：
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

三、Z941H一体化电动法兰明杆闸阀连接尺寸：

公称通经DN	主要外形尺寸和连接尺寸（mm）								电动装置	WT（kg）
	L	D	D1	D2	B	F	Z-D	H
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40	240	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845

品牌：	BERRE
型号：	Z941H-25C DN100
连接形式：	法兰
材质：	碳钢
公称通径：	100 mm
适用介质：	水;蒸汽;油品
密封形式：	硬密封式
标准：	国标
