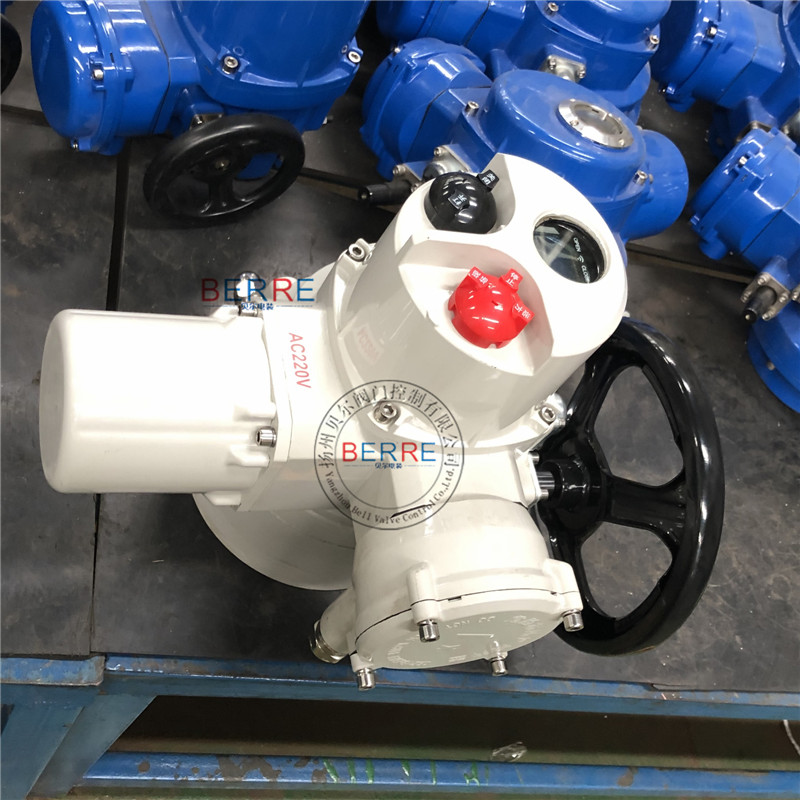

一、产品名称：DQW120防爆一体化电动执行机构
产品型号：DQW120-0.5BT
DQW产品型号说明：输出转矩N.m:1200 输出转速：0.5r/min
控制方式：防爆调节型。

二、DQW120防爆一体化电动执行机构性能：
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

三、DQW120防爆一体化电动执行机构调节模块调试方法：
1）手动将电动装置置于中间位置
2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮
3）拔码开关的正作用和反作用不能同时拔为有效
4）正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。
注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。
5）为了保证电动装置在自动控制中的定位精度，必须调节灵敏度。灵敏度小，定位精度高，但容易产生振荡；灵敏度大，不容易产生振荡，但定位精度差。调节“灵敏度”电位器可在二者之间取舍，使其不产生振荡为*佳调整值
6）输入控制信号丢失后，丢信指示灯亮
7）当出现##
   5数显标定
1）以上调试完成后，将电动装置关到位，此时输出电流为4mA，先按数显后面的标定按钮“RESET”，再按“0%”标定按钮做记忆，此时显示屏上显示“L”闪烁
2）将电动装置开到位，此时输出电流为20mA，先按数显后面的标定按钮“RESET”，再按“100%”标定按钮做记忆，此时显示屏上显示“H”闪烁

四、DQW120防爆一体化电动执行机构工作环境和主要技术参数
1 电源：常规，三相380V（50Hz）特殊，三相660V、415V，单相220V、110V（50Hz 、60Hz）
2 工作环境：
   环境温度：-20~+60℃ （特殊订货-40~+80℃）。
    相对湿度：≤95%（25℃时）。

加工定制：	否
品牌：	BERRE
型号：	DQW120-0.5BT
驱动能源：	电动
产品用途：	驱动阀门开启、关闭和调节
