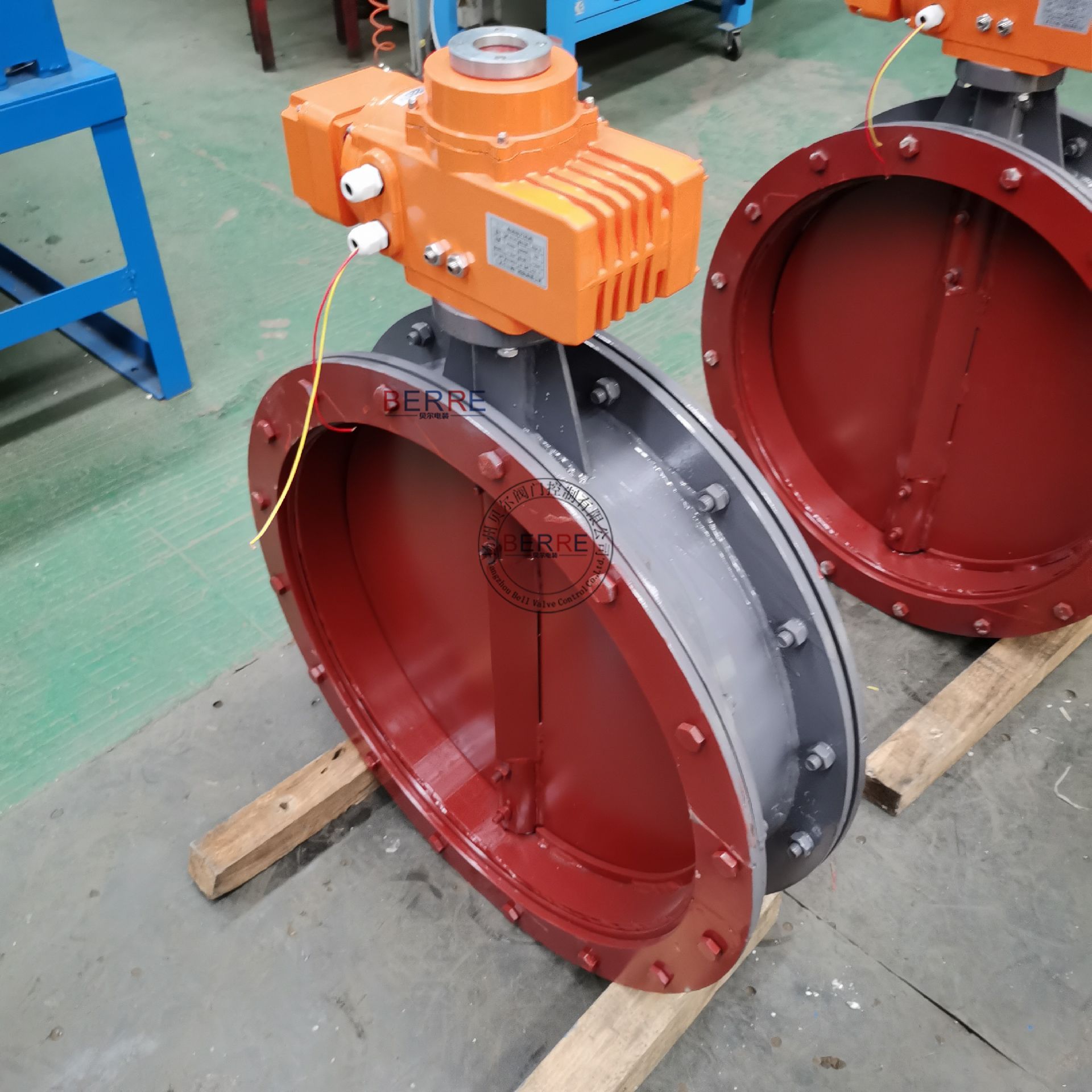

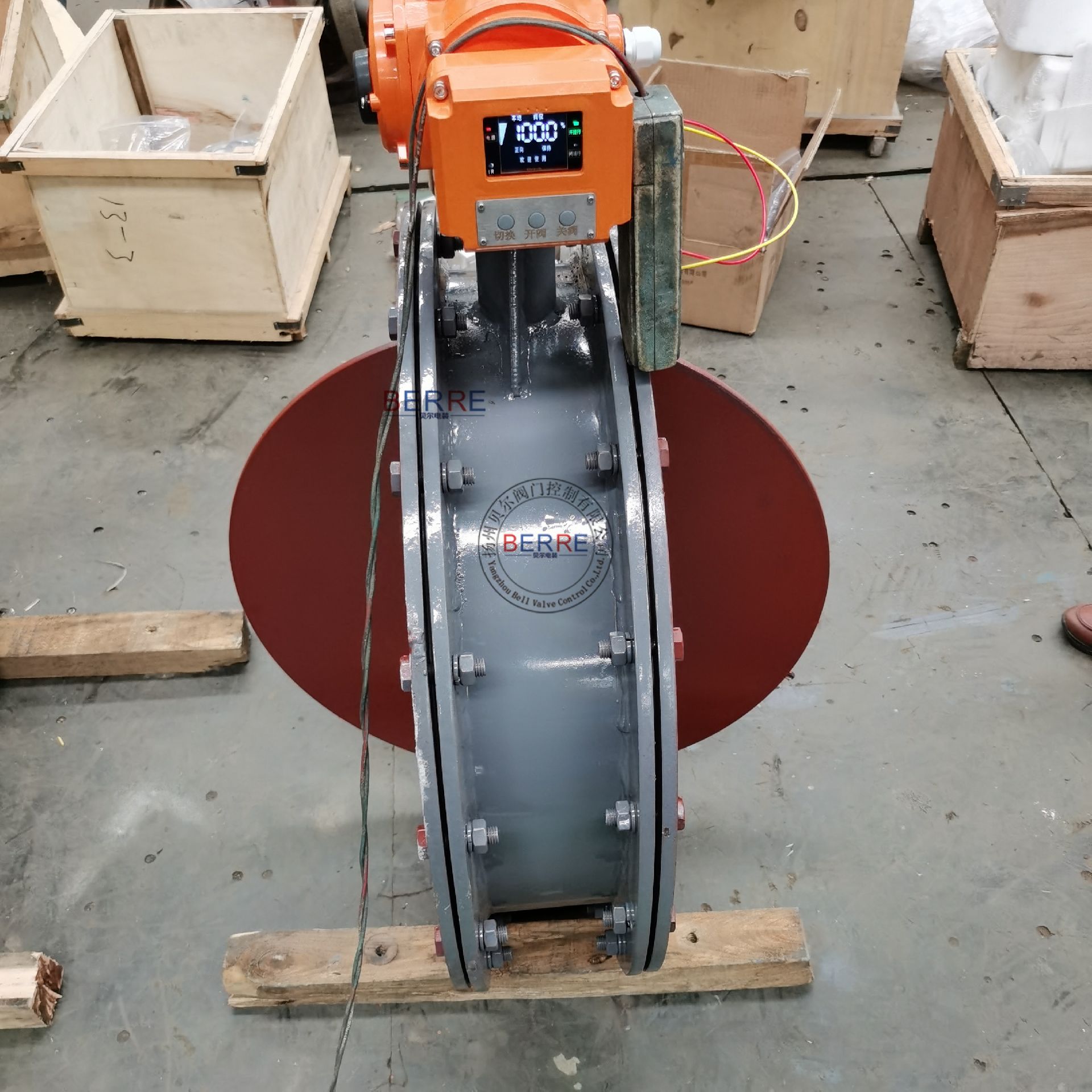

BERRED941W-1C DN400一体化调节型电动通风蝶阀

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥4380.00

江苏扬州邗江区

江苏贝尔阀门控制有限公司

BERRE官方旗舰店

16年

指数：370

工商已认证

店铺推荐

图文详情
产品参数

   江苏贝尔阀门控制有限公司生产西门子电动执行器，罗托克电动执行器，德国PS电动执行器，精小型电动执行器，LQ系列电动执行器，DKZ直行程电动执行器，DKJ角行程电动执行器，DQW部分回转电动执行器，DZW多回转电动执行器，3810系列电子式电动执行器，电动阀门控制器，电动闸阀，电动截止阀，电动蝶阀，电动球阀，电动调节阀，止回阀，电磁阀，切断阀，放料阀，广泛应用于电力、钢厂、石油、冶金、化工、楼宇和给排水等自动化行业工程。
一、一体化调节型电动通风蝶阀产品用途：
一体化调节型电动通风蝶阀是一种非密闭型蝶阀，适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。电动通风蝶阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的。

二、一体化调节型电动通风蝶阀技术参数：
公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.05 0.25 0.6
试验压力强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质煤气、含尘气体、烟道气等。
适用温度电传动。

三、一体化调节型电动通风蝶阀安装：
1.将一体化调节型电动通风蝶阀上所标气流方向（箭头所指方向）的法兰和集流器大法兰用所配螺栓连接，拧　紧。（注：所有螺栓均需带上相同规格的平垫圈和弹簧垫圈，两法兰间用石棉绳密封）
2.将万能转换开关置于停止位。
3.用户按以上图纸完成电动风门装置的电气连接。
4.将万能转换开关置于开门位，观察风门是否运转正常，等风门旋转 90 度角后，观察电动执行机构能否自动切断电源，电机停止工作。
6.待上步完成后，将万能转换开关置于关门位，观察风门是否运转正常，等风门旋转 90 度角后，观察执行机构能否自动切断电源，电机停止工作。
7.待上步完成后，将转换开关置于停止位，切断电源，试机完毕。（如试机出现故障，请及时与我司联系）。

品牌：	BERRE
型号：	D941W-1C DN400
加工定制：	否
结构形式：	垂直板式
材质：	碳钢
连接形式：	法兰
适用介质：	空气
压力环境：	低压
