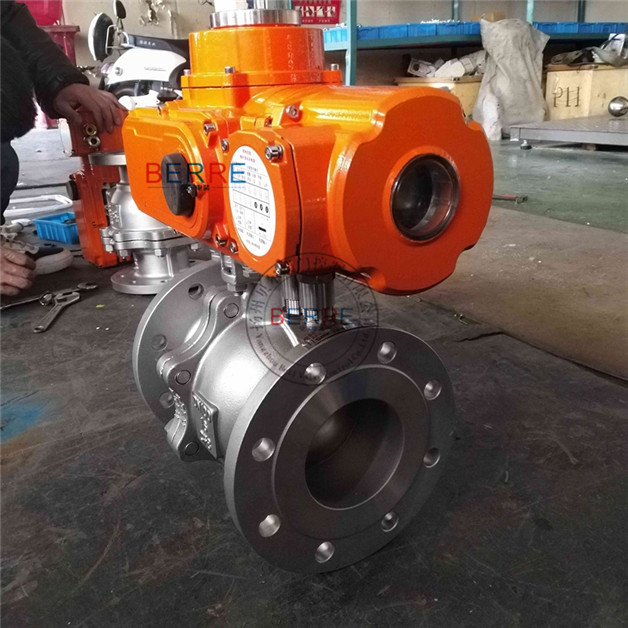

贝BERRE尔精小型智能液晶显示屏电动法兰不锈钢球阀Q941F-16P DN100

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥1500.00

江苏扬州邗江区

江苏贝尔阀门控制有限公司

BERRE官方旗舰店

16年

指数：370

工商已认证

店铺推荐

图文详情
产品参数

一、Q941F-16P DN100精小型智能液晶显示屏电动法兰不锈钢球阀产品简介：

Q941F电动不锈钢球阀是由电动执行器和不锈钢球阀经过调试后组成的，在一些高空或不允许有火源电源等特殊工况上，可以实现远距离控制或远距离集中控制。很大程度上节约了人力资源和时间以及提高了作业的安全性。电动不锈钢球阀是利用电源作为动力从而带动阀芯旋转，达到开启或调节的作用。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、Q941F-16P DN100精小型智能液晶显示屏电动法兰不锈钢球阀工作原理：
Q941F电动不锈钢球阀执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。

三、Q941F-16P DN100精小型智能液晶显示屏电动法兰不锈钢球阀执行机构：

执行器型号	DSR、3810R、DZW、HQ、PSQ
主要技术参数	电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

※注：如需详细执行器参数，请进入电动执行器页面进行查阅。

四、Q941F-16P DN100精小型智能液晶显示屏电动法兰不锈钢球阀电动执行机构产品特点：
1，壳体：壳体为硬质铝合金，经阳极氧化处理和聚酯粉未涂层，耐腐蚀性强，防护等级为IP67，NEMA4/6，并有IP68型供选择。
2，电机：全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3，手动结构：手柄的设计保证安全可靠、省力、体积小、不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。
4，指示器：指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出境设计，不积水，观察更方便。
5，干燥器：用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6,密封性好，标准产品防护等级是IP67，并可选IP68防护等级。
7，限位开关：机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受首轮过量的影响。
8，自锁功能：精密的蜗轮杆机构可高效传输大扭矩，效率高，噪音低（*大50分贝）；寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
9，防脱螺栓;拆除外壳时,螺栓附在壳体上，不会脱落。
10，底部安装尺寸符合ISO5211/DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，可以水平安装。
11，控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。

品牌：	贝BERRE尔
型号：	Q941F-16P DN100
结构形式：	浮动球直通式
材质：	碳钢
连接形式：	法兰
公称通径：	100 mm
适用介质：	水;蒸汽;油品
压力环境：	常压
