J941H智能防爆电动法兰截止阀
¥5300.00
5300
江苏扬州邗江区

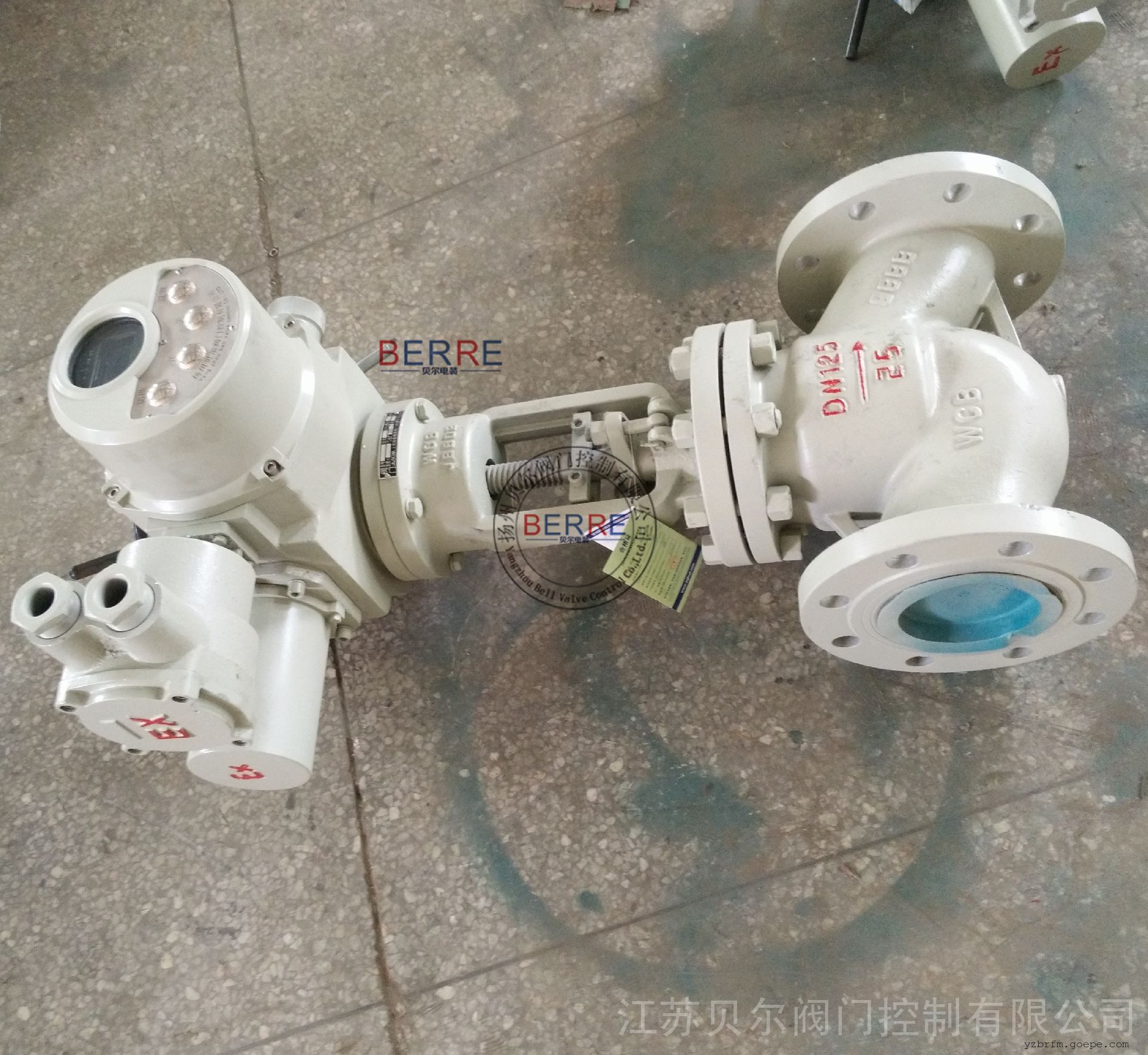

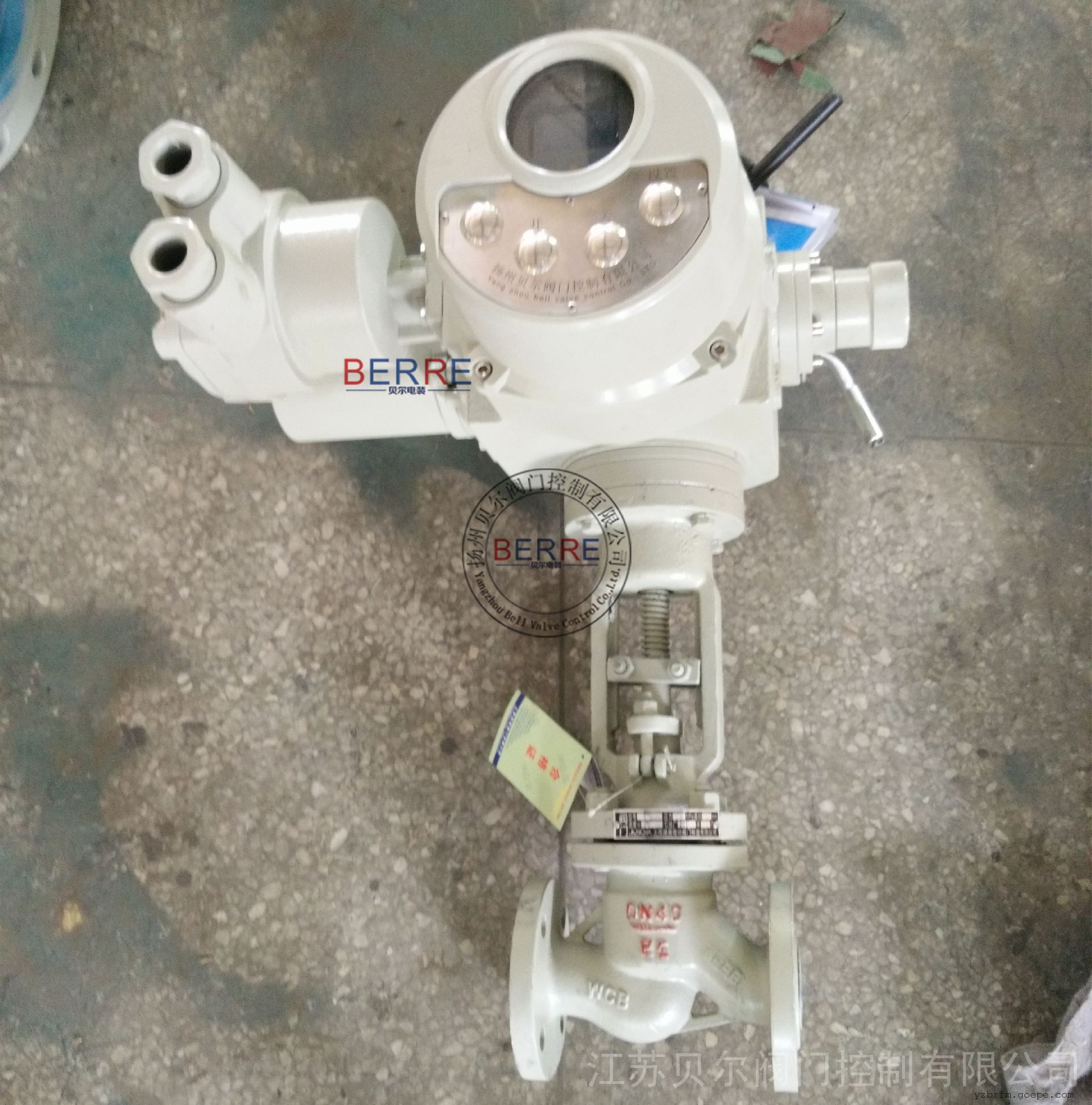

J941H智能防爆电动法兰截止阀与Z型多回转电动执行器组成,有开关型、调节型两种,工作电压一般为380VAC,另外需要别的电压可以定制。电动截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮更好的传动、电动、气动等。
一、J941H智能防爆电动法兰截止阀结构特点
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。
二、J941H智能防爆电动法兰截止阀主要性能规范
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 试验压力(MPa) |
壳体强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15 |
24 |
| 上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11 |
18 |
产品类型 |
适用介质 |
适用温度(℃) |
J41HY-C型
J941HY-C型 |
水、蒸汽、油品 |
≤425℃ |
| ≤450℃ |
J41W-P型
J941W-P型 |
硝酸类 |
≤2000℃ |
J41W-R型
J941W-R型 |
醋酸类 |
≤200℃ |
J41Y-I型
J941Y-I型 |
水、蒸汽、油品 |
≤550℃ |
三、J941H智能防爆电动法兰截止阀主要零件材料
产品类别 |
零件名称 |
| 阀体 阀盖 |
阀杆 |
阀瓣 |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
手轮 |
J41HY-C型
J941HY-C型 |
25、WCB |
铬不锈钢 |
2Cr13
25 |
H:不锈钢
Y:钴基硬
质合金刚 |
铝青铜 |
柔性
石墨 |
优质碳钢 |
可锻铸铁 |
J41W-P型
J941W-P型 |
铬镍钛钢 |
铬镍钛钢 |
铬镍钛钢 |
铬镍钛钢 |
不锈钢 |
J41W-R型
J941W-R型 |
铬镍钼钛钢 |
铬镍钼钛钢 |
铬镍钼钛钢 |
铬镍钼钛钢 |
不锈钢 |
J41Y-I型
J941Y-I型 |
铬钼钢 |
铬钼钢 |
钴基硬质
合金钢 |
钴基硬质合金钢 |
合金钢 |
| 品牌: | BERRE |
| 型号: | J941H-16C DN125 |
| 材质: | 碳钢 |
| 连接形式: | 法兰 |
| 公称通径: | 125 mm |
| 适用介质: | 油品 |
| 压力环境: | 常压 |
| 工作温度: | 常温 |
