烟道电动通风蝶阀
￥2580.00
江苏扬州邗江区
江苏贝尔阀门控制有限公司
16年 | 指数：370 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
       扬州贝尔阀门控制有限公司*生产西门子电动执行器，罗托克电动执行器，德国PS电动执行器，精小型电动执行器，LQ系列电动执行器，DKZ直行程电动执行器，DKJ角行程电动执行器，DQW部分回转电动执行器，DZW多回转电动执行器，3810系列电子式电动执行器，电动阀门控制器，电动闸阀，电动截止阀，电动蝶阀，电动球阀，电动调节阀，止回阀，电磁阀，切断阀，放料阀，广泛应用于电力、钢厂、石油、冶金、化工、楼宇和给排水等自动化行业工程。

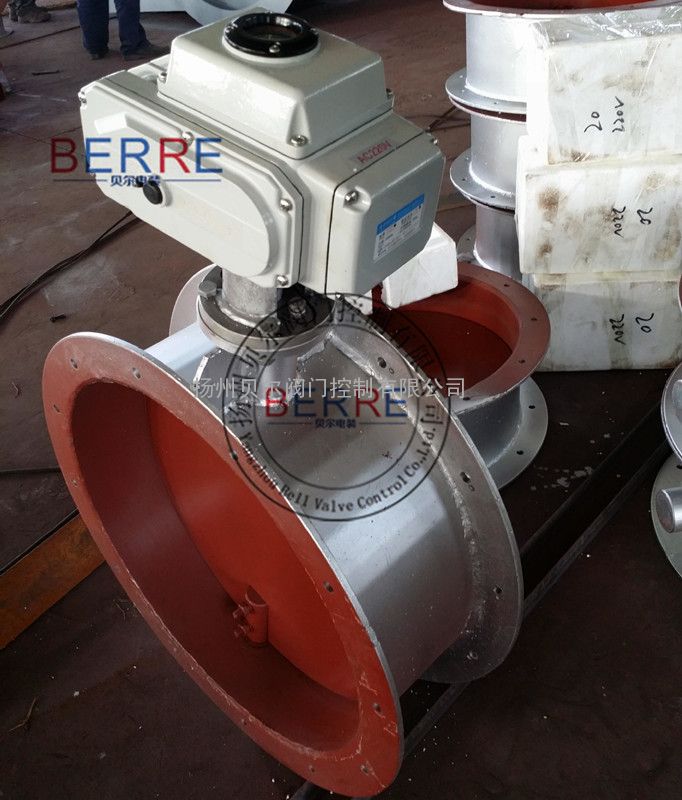

一、烟道电动通风蝶阀概述：
        烟道电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。烟道电动通风蝶阀主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

二、烟道电动通风蝶阀特点：
1、烟道电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便.
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
3、设计新颖、合理、结构独特，重量轻，启闭迅速。
4、电动通风蝶阀操力矩小，操作方便，省力灵巧。
5、电动通风蝶阀采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、烟道电动通风蝶阀技术参数：
公称通径 DN(mm) 50～2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
  密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等。
适用温度 0-300

四、烟道电动通风蝶阀外形尺寸：
  结构长度
(标准值)		 外形尺寸
(参考值)		 连接尺寸
(标准值)		 重量
(kg)
      0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 337 180 65 140 110 4-14 140 110 4-14 16
65 21/2 112 80 357 180 65 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 65 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 65 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 72 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 72 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 72 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 72 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 93 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 93 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 93 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 93 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 93 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 350 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 350 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 350 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 350 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 350 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 350 1375 1320 32-30 1405 1340 32-33 750
品牌：贝BERRE尔
型号：D941W-1C-200
加工定制：是
结构形式：垂直板式
材质：碳钢
连接形式：法兰
适用介质：空气;含尘气体
压力环境：常压
