一、概述:

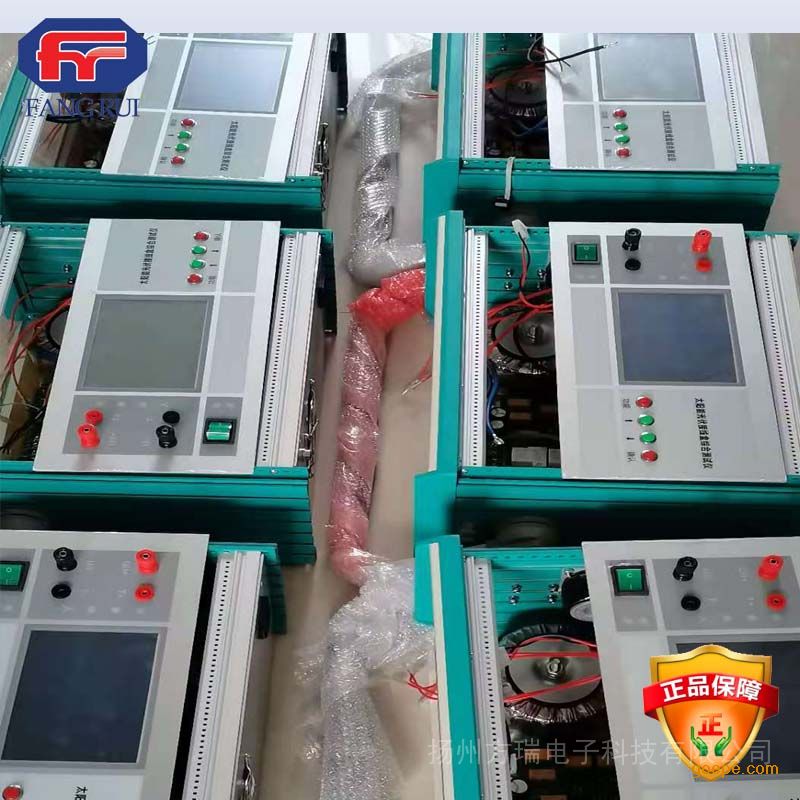

FR-9008D全自动太阳能光伏接线盒综合测试仪，是我公司*新一款太阳能光伏接线盒检测的*测试仪器，可以同时测试接线盒的压降、漏电流、以及导通直流电阻等参数，能满足20-300W接线盒（1个至6个二极管）的测试所需的要求，广泛应用在接线盒生产厂家和光伏组件生产厂家对接线盒电气性能参数的测试，以提高接线盒产品出厂的合格率和产品的质量。
FR-9008D太阳能接线盒测试仪是新一代的智能型自动多功能测试仪，相比较其他测试仪，它具有如下优点：
1：使用DSP控制，智能测试。
2：采用高速A/D转换器，测试转换在1ms内完成，从而达到快速测试。
3：采用线性电源，电压，电流稳定时间都在1ms内，而采用开关电源的测试仪都在200ms以上。
4：高速测试，因而测试数据更加准确反应被测试制品真实性能，避免了长时间加载导致的漂移。
5：多功能，本机为全自动测试仪，可以实现模拟全自动及全自动测试。
二、功能与特点:
1、二极管的伏安特性，即导通压降值
2、二极管反向漏电流；
3、 通流温升试验，是通过一定工作电流和一定的时间，反复检测常温下和高温下二极管的导通压降和反向漏电流；
4、 导通直流电阻测试，可以通过测试导线的电阻值判断接线盒引线是否短芯、是否铆压可靠等；
5、 可以设置漏电流和导通压降阈值（极限值）.
三、技术指标：
1)正向压降测试IF*大30AVF分辨率：1mV
VF精度：0.2%±1个字
2)反向漏电流测试仪VR*大200VIR分辨率：1uA
IR精度：2%±1个字
3)接线电阻测试，测试电流同IFRJ分辨率0.1mΩ
精度：5%
4) 二极管反接或损坏提示。
5） 工作电源: 220V±10% 50Hz
