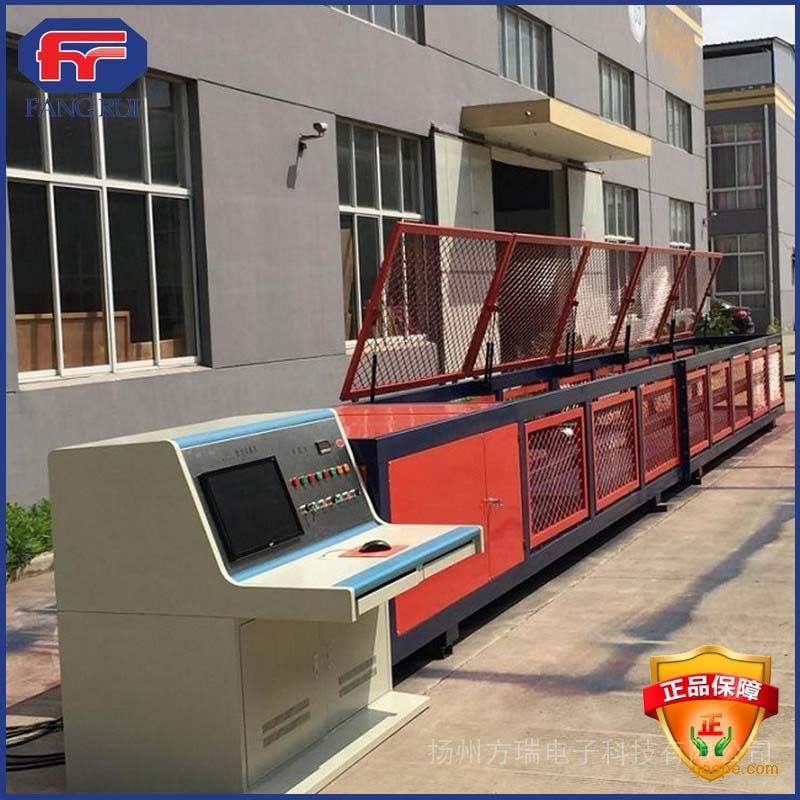

FRLYC-II-600kN静卧式拉力试验机试验机。外型美观、结构合理、技术含量高，测力系统采用全电脑控制、它由高精度传感器彩显打印，执行机构由液压系统来完成，它适用广泛，可用于安全带，安全帽，脚扣，钢缆绳缆、绝缘绳、葫芦双钩滑车组等各类起重工具拉力试验，还可以为其它器具、线路金具、绝缘瓷瓶串等机械静荷试验，安全可靠，使用方便。可以满足拉力试验的要求它具有以下功能：
1、该试验机具有力值、静负荷保持时间均可任意设定
2、自动修正载波动力值，当试验达到预定时间，计算机会发出指令，自动卸荷。
3、计算机判断测定数据试验结果合格与否并由打印机自动输出试验要求的全过程。
一、概述
600KN拉力测试台是用于试验金属，非金属材料抗拉伸性能的*测试设备，其测控系统应用世界上*先进的工业控制计算机技术，集信号采集、转换、处理、数据运算、数据库管理。测试过程实时显示及执行元件的控制等诸多功能于一身，可应用于各种拉力测试设备及其它各种测试控制场合。
本系统具有自动化程度高，测试精度高，控制功能强，且操作简便．人机界面友好，应用本测试系统将*的提高工作效率。
二、系统主要工作参数
1、系统测试精度：优于1%F.S
2、系统控制精度：优于10%
3、采样速率：*大可达100Hz
4、*大负荷：600KN
5、电源：三相四线380V
6、液压系统高压额定压力：15MPa
高压额定流量：0.2L／min
低压额定流量：4L／min
低压工作压力：5MPa
三、工作原理
使用时，将被测件一头连接测力传感器，另一头连接油缸，测试开始时，液压泵启动，通过油缸拉伸被测件。传感器对被测件受力进行测量，将测量信号专用测量仪表输入工控机，工控机将对所测力值与设定值进行比较。并根据不同的工况要求，控制液压泵的启停与转换。待设定时间一到，由工控机根据被测件受拉伸力后的状况来判断被测件合格与否。其间由传感器信号的采集转换，数据运算处理由专用仪表完成、液压泵控制由工控机执行。同时在显示屏上生动直观的描绘出被测件的受力曲线，记录下测试过程的测量数据，并以表格形式存储起来，使用户能方便的实现数据的打印及查询。
四、系统使用说明
1、工控一体机： 置于机柜左上一格。采用液晶彩色显示器作为操作界面和数据库管理界面，所有操作按钮、力值显示曲线、状态显示、测试报告等均可在上面显示。
2、手控台： 置于工控机柜右上，此设备是整个测试系统信号采集核心，所有的信号采集都在此运行。
3、电源与打印机： 置于工控机柜内，电机综合保护，打印机，电磁阀工作电源在此内。
4、系统开启、关闭方法： 系统通电后，打开工控机柜后门，将机柜*下一格的电源开关打开，然后将工控机电源开关打开，开关面板电源开关打开，系统即开始启动。 系统关闭按相反次序进行。
