ハイレシオハイポイドギアは熱処理後CBN研削を施し、熱処理による歪を取ることで高効率・低騒音・長寿命化を実現
| モータ容量 | 減速比 | |
|---|---|---|
| 三相 | 単相 | |
| 15W | 15W | 10～240 |
| 25W | 25W | 10～240 |
| 40W | 40W | 10～240 |
| 60W | 60W | 10～240 |
| 90W | 90W | 10～240 |
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。
| ①シリーズ名 | F2： F2タイプ |
|---|---|

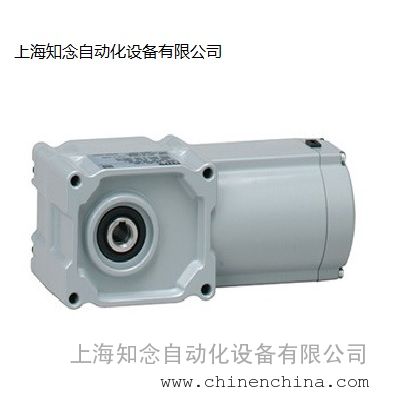

| ②取付・タイプ区分 | S ： フランジ取付（同心中空軸） |

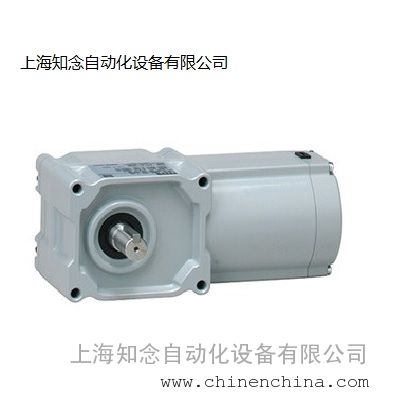

| F ： フランジ取付（同心中実軸） | |
| ③モータ区分 | M ： モータ付 |
| B ： ブレーキモータ付 | |
| MR ： 簡易ブレーキモータ付（オプション） | |
| W ： 防水モータ付（出力軸材料 SUS420J2）中空軸タイプのみ | |
| V ： 防水ブレーキモータ付（出力軸材料 SUS420J2）中空軸タイプのみ | |
| U ： スピードコントロールモータ付 U型（コントローラセット） | |
| P ： スピードコントロールモータ付 P型（コントローラ別売） | |
| ④枠番及び出力軸径 | 出力軸径 |
| ⑤中実軸の軸配置 | L ： 入力軸側から見て出力軸が左に出るもの |
| T ： 入力軸側から見て出力軸が両方に出るもの | |
| ⑥減速比 | 10:1/10～240：1/240 |
| ⑦モータ容量 | T15 ： 三相15W |
| T25 ： 三相25W | |
| T40 ： 三相40W | |
| T60 ： 三相60W | |
| T90 ： 三相90W | |
| S15 ： 単相15W | |
| S25 ： 単相25W | |
| S40 ： 単相40W | |
| S60 ： 単相60W | |
| S90 ： 単相90W | |
| ⑧⑨オプション |
空欄：標準電圧 |
| W：倍電圧 三相：380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz 単相：200V/50Hz、200V/60Hz |
|
| T ： T型ターミナルボックス | |
| K ： K型ターミナルボックス | |
| C：ブレーキ付用、整流器内蔵型ターミナルボックス ：スピードコントロール用ターミナルボックス |
|
| ⑩補助記号 | 空欄 ： 標準仕様 |
| X ： 特殊仕様追加認識記号 | |
| ⑪仕様記号 |
リード線・ターミナルボックス・キャブタイヤケーブル位置指示記号 |
| 品牌： | NISSEI |
| 加工定制： | 否 |
| 型号： | F2SM-30-T25 |
