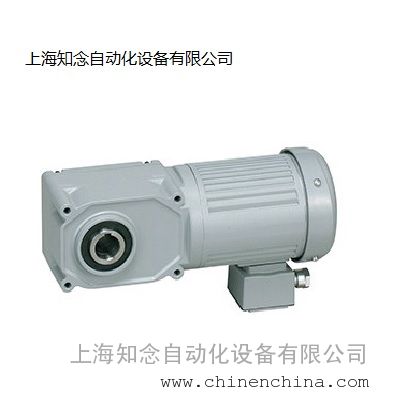

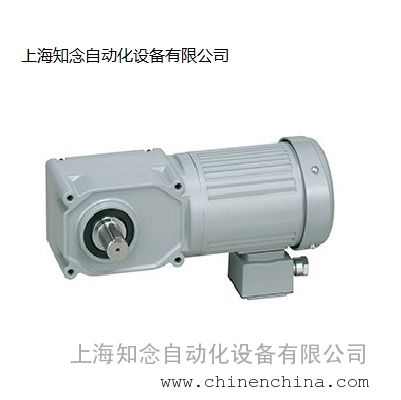

NISSEI日精减速电机同心中空轴中实轴F3系列

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

价格电议,您可以向供应商询价得到该产品价格

上海奉贤区

上海知念自动化设备有限公司

11年

指数：230

工商已认证

店铺推荐

图文详情
产品参数

特長

高効率・低騒音

ハイレシオハイポイドギアは熱処理後CBN研削を施し、熱処理による歪を取ることで高効率・低騒音・長寿命化を実現

左右対称両面取付

同心・両面フランジで取付自在

フェ－スマウント取付

両面の取付穴がタップ付になりました

長寿命化（シ－ル）

長くお使いいただける独自のシ－ル構造を採用

インバータセット対応

安川電機製J1000インバータをセット販売
インバータは、ギアモータに合わせパラメータを設定して出荷するため、すぐ使用できます

ギアモータ＆インバータ組み合わせでの主な特長
インバータの型式・寸法図はこちら
連続定格使用範囲はこちら

モータ容量と減速比

モータ容量		減速比
三相	単相	中空軸（F3S）	中実軸（F3F）
0.1kW	100W	5～1500	5～240
0.2kW	200W	5～1200	5～240
0.4kW	400W	5～600	5～240
0.75kW	–	5～300	5～240
1.5kW	–	5～240	5～60
2.2kW	–	5～120	5～30

機種構成

ギアモ－タ
ブレ－キ付ギアモ－タ
防水・屋外(IP65)ギアモ－タ
防水・屋外(IP65)ブレ－キ付ギアモ－タ
減速機(両軸型)
S型減速機(指定モータ取付可能型)
防爆形ギアモ－タ(安全増防爆/耐圧防爆)

※モータ容量0.75kW-2.2kWは高効率IE3ギアモータとなります。

型式

外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

型式の読み方（0.1kW～0.4kW）モータ容量0.75kW～2.2kWの方はこちら

①シリーズ名	F3： F3シリーズ（同心中空軸・同心中実軸）
②取付・タイプ区分	S ：同心中空軸タイプ
②取付・タイプ区分	F ：同心中実軸タイプ ※防水モータはありませんのでご注意ください。
③モータ区分	M ：モータ付
	B ：ブレーキモータ付
	J ：ブレーキ手動解放装置付（オプション）
	W ：防水モータ付（出力軸材質　SUS420J2）
	V ：防水ブレーキモータ付(出力軸　SUS420J2）
	G ：屋外モータ付（出力軸材質　S43C）
	H ：屋外ブレーキモータ付（出力軸材質　S43C）
	E ：クラッチ/ブレーキ付
④枠番及び出力軸径	出力軸径（同心中空軸タイプは内径、同心中実軸タイプは外径）
⑥出力軸　配置記号	空欄：同心中空軸
	L ：同心中実軸：入力軸側から見て出力軸が左に出るもの
	R ：同心中実軸：入力軸側から見て出力軸が右に出るもの
	T ：同心中実軸：入力軸側から見て出力軸が両方に出るもの
⑥減速比	5:1/5～1500：1/1500
⑦モータ容量	T010 ：三相0.1kW
	T020 ：三相0.2kW
	T040 ：三相0.4kW
	S100 ：単相100W（コンデンサ哕灒�
	200 ：単相200W（コンデンサ始動）
	400 ：単相400W（コンデンサ始動）
⑧⑨オプション	A ：標準電圧　A型ターミナルボックス付（標準仕様）三相：200V/50Hz、200V/60Hz、220V/60Hz
	WA ：倍電圧　A型ターミナルボックス付三相：380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz 単相：200V/50Hz、200V/60Hz
	PA ：倍電圧　A型ターミナルボックス付　400Vブレーキ仕様専用三相：380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz ※200Vブレーキ仕様の倍電圧は”WA”になります。
	Z ：標準電圧　Z型ターミナルボックス付（ブレーキ付専用　整流器内蔵型）三相：200V/50Hz、200V/60Hz、220V/60Hz ※インバータを使用される場合は、必ずご注文時に「交流切り（A）」をご指示ください。
	WZ ：倍電圧　Z型ターミナルボックス付（ブレーキ付専用　整流器内蔵型）三相：380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz ※インバータを使用される場合は、必ずご注文時に「交流切り（A）」をご指示ください。ブレーキ用電源200Vが別途必要となります。 200Vブレーキ仕様のみです。400Vブレーキ仕様にはつきません。
	空欄：標準電圧　ターミナルボックス無し三相： 200V/50Hz、200V/60Hz、220V/60Hz 単相： 100V/50Hz、100V/60Hz
	W ：倍電圧　ターミナルボックス無し三相： 380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz 単相： 200V/50Hz、200V/60Hz
	P ：倍電圧　ターミナルボックス無し 400Vブレーキ仕様専用三相：380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz ※200Vブレーキ仕様の倍電圧は”W”になります。
	A ：標準電圧　A型ターミナルボックス付三相：200V/50Hz、200V/60Hz、220V/60Hz
	E ：防水・屋外タイプ専用　E型ターミナルボックス(標準仕様）
⑩補助記号	空欄：標準仕様
⑩補助記号	X ：特殊仕様追加認識記号
⑪仕様記号	ターミナルボックス位置指示記号詳細はカタログの指示記号一覧表をご参照ください。

型式の読み方（0.75kW～2.2kW、高効率IE3）モータ容量0.1kW～0.4kWの方はこちら

①シリーズ名	F3： F3シリーズ（同心中空軸・同心中実軸）
②取付・タイプ区分	S ：同心中空軸タイプ
②取付・タイプ区分	F ：同心中実軸タイプ（0.75kWのみ） ※防水モータはありませんのでご注意ください。
③枠番及び出力軸径	出力軸（同心中空軸タイプは内径、同心中実軸タイプは外径）
④出力軸　配置記号	空欄：同心中空軸
	L ：同心中実軸：入力軸側から見て出力軸が左に出るもの
	R ：同心中実軸：入力軸側から見て出力軸が右に出るもの
	T ：同心中実軸：入力軸側から見て出力軸が両方に出るもの
⑤減速比	5:1/5～450：1/450
⑥モータ区分	M ：インダクション標準モータ（IP44）
	W ：インダクション防水モータ(IP65）
	E ：クラッチ/ブレーキ付
⑦モータ仕様	P ： IE3効率（Premium Efficiency）
⑧モータ容量	08 ：三相0.75kW
	15 ：三相1.5kW
	22 ：三相2.2kW
⑨相数	T ：三相
⑩電源電圧	N ：標準電圧 3定格 200V/50Hz、200V/60Hz、220V/60Hz
⑩電源電圧	W ：倍電圧 4定格 380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
⑪規格	N ：国内向け・欧州向け（CEマーキング）
⑪規格	J ：規格なし(クラッチ/ブレーキ付）
⑫ターミナルボックス	T ： T型ターミナルボックス（鋼板）ブレーキ付の場合、ブレーキリード線はターミナルボックス内に引き込んであります。
⑫ターミナルボックス	E ： E型ターミナルボックス（アルミ）ブレーキ付の場合、ブレーキリード線はターミナルボックス内に引き込んであります。
⑬ブレーキ仕様	N ：ブレーキなし
	B2 ： 200Vブレーキ仕様
	B4 ： 400Vブレーキ仕様
	J2 ：ブレーキ手動解放装置付（オプション）200Vブレーキ仕様
	J4 ：ブレーキ手動解放装置付（オプション）400Vブレーキ仕様
	V2 ：防水200Vブレーキ仕様
	V4 ：防水400Vブレーキ仕様
⑭補助記号	空欄：標準仕様
⑭補助記号	X ：特殊仕様追加認識記号
⑮仕様記号	整流器内蔵　結線指示記号詳細はカタログの指示記号一覧表をご参照ください。
⑮仕様記号	ターミナルボックス　位置指示記号詳細はカタログの指示記号一覧表をご参照ください。

型式の読み方　(減速機(両軸型）・指定モータ取付可能型(S型）・安全増防爆形・耐圧防爆形）

①シリーズ名	F3 ： F3シリーズ（中空軸）
②取付・タイプ区分	S ：中空軸 ※中実軸タイプはありませんのご注意ください。
③モータ区分	空欄：モータなし（両軸型）
③モータ区分	S ：指定モータ取付可能型(S型）
④枠番及び出力軸径	出力軸径
⑤減速比	5：1/5～240：1/240
⑥相当容量	010 ： 0.1kW相当
	020 ： 0.2kW相当
	040 ： 0.4kW相当
	075 ： 0.75kW相当
	150 ： 1.5kW相当
	220 ： 2.2kW相当
⑦⑧オプション	空欄：標準仕様
⑨補助記号	空欄：標準仕様
⑨補助記号	X ：特殊仕様追加認識記号
⑩仕様記号	N1 ：安全増防爆形　防爆構造　eG3
	N2：耐圧防爆形　防爆構造　eG4
	N1：安全増防爆形ブレーキ付(ブレーキ手動開放装置付）　防爆構造　d2G4

品牌：	NISSEI
加工定制：	否
型号：	F3FB-22R-80-T010A
