ゼネバギアを内蔵した間欠機構、減速機とモ-タをコンパクトに一体化
1264機種を標準化
| モータ容量 | ストップ数 | サイクルタイム | |
|---|---|---|---|
| 三相 | 単相 | ||
| 25W | 25W | 4、6、8、12 | 1~24S |
| 50W | 50W | ||
| 90W | 90W | ||
| 0.2kW | - | ||
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。
| ①シリーズ名 | GI : GT-STEP |
|---|---|

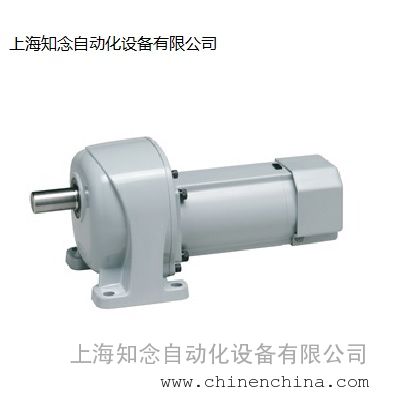

| ②取付・タイプ区分 | L : 脚取付 |

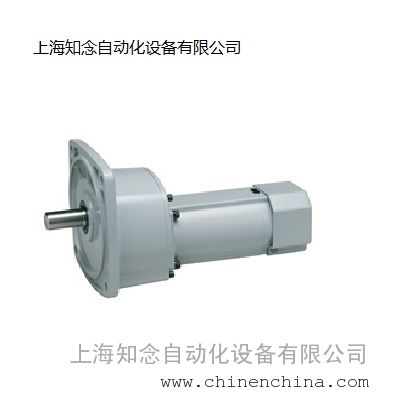

| F : フランジ取付 | |
| ③モータ区分 | M : モータ付 |
| B : ブレーキモータ付 | |
| ④枠番及び出力軸径 | 出力軸径 |
| ⑤ストップ数 | 4 : 4回 |
| 6 : 6回 | |
| 8 : 8回 | |
| 12 : 12回 | |
| ⑥サイクルタイム | 呼びサイクルタイム |
| ⑦相当容量 | S25 : 単相25W |
| S50 : 単相50W | |
| S90 : 単相90W | |
| T25 : 三相25W | |
| T50 : 三相50W | |
| T90 : 三相90W | |
| T020 : 三相0.2kW | |
| ⑧電圧 | 空欄:標準電圧 三相:200V/50Hz、200V/60Hz、220V/60Hz 単相:100V/50Hz、100V/60Hz |
| W:倍電圧 三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz 単相:200V/50Hz、200V/60Hz |
|
| ⑨ターミナルボックス | T : T型ターミナルボックス(オプション) 25W~90W |
| K : K型ターミナルボックス(オプション) 25W~90W | |
| C : C型ターミナルボックス(オプション) 25W~90W ブレーキモータ付に取付可能(整流器内蔵型) |
|
| A : A型ターミナルボックス(オプション) 0.2kW | |
| Z:Z型ターミナルボックス(オプション) 0.2kW ブレーキモータ付に取付可能(整流器内蔵型) |
| 品牌: | NISSEI |
| 加工定制: | 否 |
| 型号: | GILM-22-4/1.5-S25WT |
