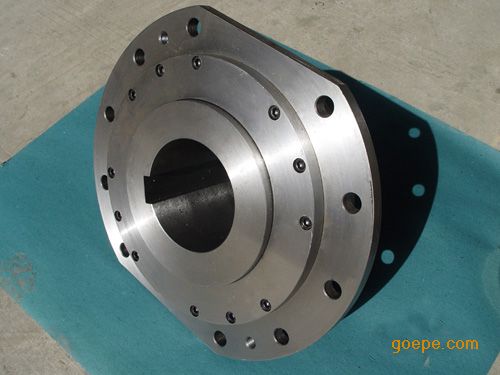

供应滚子链联轴器优质链条联轴器

价格电议,您可以向供应商询价得到该产品价格

江苏镇江京口区

镇江海诚机械制造有限公司

免费会员

|

已传执照

相似推荐

图文详情
产品参数

联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

WJA型球面滚子联轴器基本参数和主要尺寸 mm

型号	公称扭矩 Tn /N.m	许用径向力 kN	d H7	L	D	D1	D2 h6	D3	n-d1		S h9	l1	l2	l3	l4	α	r	C	磨损刻度 m	转动惯量 kg.㎡	重量 kg
									孔	螺栓
WJA1	4	14.5	40,42,45,48	84	250	220	160	86	6-14	M12	220	42	5	12	24	60	2	1.6	4	0.059	11.7
			50,55
WJA2	5	16.5	45,48,50,55	84	280	250	180	90	6-14	M12	250	42	5	12	24	60	2	1.6	4	0.093	14.7
			60	107														2			14.5
WJA3	7.1	18.5	48,50,55	84	320	280	200	95	6-18	M16	280	45	5	15	25	60	2.5	1.6	4	0.176	19.9
			60,65	107														2			20
WJA4	9	20	60,65,70,75	107	340	300	220	130	6-18	M16	300	45	5	15	25	60	2.5	2	4	0.253	27.1
			80,85	132																	26.9
WJA5	14	31	70,75	107	360	320	240	150	6-18	M16	320	45	5	15	25	60	2.5	2	6	0.335	31.8
			80,85,90,95	132														2.5			33.3
WJA6	18	35	80,85,90,95	132	380	340	260	160	6-18	M16	340	45	5	15	25	60	2.5	2.5	6	0.451	39.4
			100,110	167																	39.8
WJA7	22.4	38.5	80,85,90,95	132	400	360	280	170	6-18	M16	360	47	5	15	33	60	3	2.5	6	0.58	47
			100,110,120	167																	48
WJA8	28	42	100,110,120	167	420	380	310	200	6-18	M16	380	47	5	15	33	60	3	2.5	6	0.91	66
			130,140	202														3			64
WJA9	35.5	49	100,110,120	167	450	400	340	230	6-22	M20	400	52	5	20	28	60	3	2.5	6	1.35	83
			130,140,150	202														3			83.5
WJA10	71	115	130,140,150	202	550	500	420	280	6-22	M20	500	60	8	20	38	60	3	3	8	3.69	151
			160,170,180	242																	145
WJA11	112	125	160,170,180	242	580	530	450	300	8-22	M20	530	60	8	20	38	40	3	3	8	4.53	169
			190,200	282														4			167
WJA12	180	150	190,200,220	282	650	600	530	360	8-22	M20	580	65	8	25	33	40	3	4	8	8.41	247
			240,250	330																	229
WJA13	315	250	200,220	282	680	630	560	400	24-22	M20	600	65	8	25	35	10	4	4	8	11.4	301
			240,250,260	330																	302
WJA14	400	300	240,250,260	330	710	660	600	440	24-26	M24	640	82	10	35	43	10	4	4	8	17.7	392
			280,300	380														5			386
WJA15	500	340	240,250,260	330	780	730	670	500	24-26	M24	700	82	10	35	43	10	4	4	8	29	536
			280,300,320	380														5			547
WJA16	630	380	280,300,320	380	850	800	730	550	24-26	M24	760	82	10	35	43	10	4	5	8	43.6	686
			340,360,380	450														6			679

品牌：	海诚
型号：	WJA
联轴器类型：	链条联轴器
公称转矩：	5000-710000 N.m
轴孔：	40-380
是否进口：	否
标准编号：	是
外形尺寸：	250-850 mm
