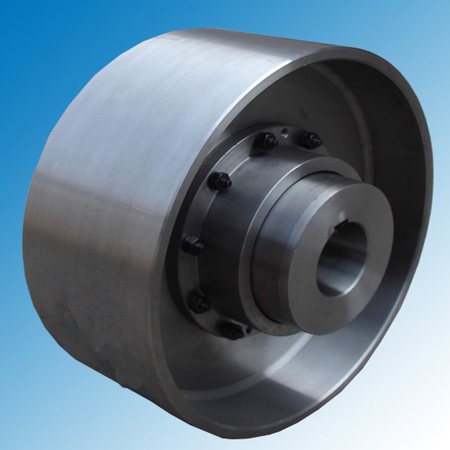

优质WGZ型带制动轮鼓型齿式联轴器 45钢

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

价格电议,您可以向供应商询价得到该产品价格

江苏镇江京口区

镇江海诚机械制造有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

公司主导产品主要有万向联轴器，齿式联轴器,弹性联轴器，刚性联轴器，挠性联轴器等几十个系列上千种规格的联轴器，广泛应用于冶金、矿山、起重运输、石油化工、造纸、制药、纺织、印染、船舶、机车、焊管设备、纵剪、开平、校直等多种行业，我公司产品严格按标准生产，生产的联轴器具有传动平稳可靠，传递转矩大，角位移补偿能力大，使用寿命长等特点，是旧式联轴器等理想的更新换代产品。

WGZ带制动轮鼓形齿式联轴器的参数及尺寸：(JB/T 7003-2007) mm

型号	公称转矩 Tn N.m	许可转速 [n] r/min	轴孔直径 d₁、d₂、d_Z	轴孔长度 L		D₀	D	D₂	D₄	B	F	C	C1	C2	质量 kg	转动惯量 kg.m²	润滑脂用量 kg
				Y	J₁
WGZ1	700	4000	12、14	32	---	160 200 250	122	98	60	58	30	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---							20	--	---
			20、22、24	52	---							10	--	---
			25、28	62	44							3	19	18
			30、32、35、38	82	60								23	12
			40、42	112	84								29	12
WGZ2	1250	4000	22、24	52	—	200 250 315	150	118	77	68	30	20	—	—	9.65	0.022	0.12
			25、28	62	—							10	—	—
			30、32、35、38	82	60							3	23	16
			40、42、45、48、50、55、56	112	84								29	16
WGZ3	2500	4000	22、24	52	—	200 250 315	170	140	90	80	30	33	—		16.5	0.047	0.2
			25、28	62	—							23	—
			30、32、35、38	82	60							3	23	25
			40、42、45、48、50、55、56	112	84								29	16
			60、63	142	107								36
WGZ4	4500	3000	30、32、35、38	82	—	250 315 400	200	160	112	90	30	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84							3	29	17
			60、63、65、70、71、75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30、32、35、38	82	—	315 400	225	180	128	100	30	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84							3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132								36
WGZ6	10000	3000	32、35、38	82	—	315 400	245	200	145	112	30	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—							5	38	20
			60、63、65、70、71、75	142	107								43
			80、85、90、95	172	132								48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400 500	272	230	160	122	30	45	—	—	68	0.53	0.8
			40、42、45、48、50、55、56	112	—							15
			60、63、65、70、71、75	142	107							5	38	20
			80、85、90、95	172	132								43
			100、110	202	167								48
WGZ8	20000	2500	55、56	112	—	400 450	290	245	176	136	30	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107							5	38	34
			80、85、90、95	172	132								43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65、70、71、75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132								43	28
			100、110、120、125	212	167								48
			130、140	252	202								53
WGZ10	40000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	159	1.74	1.6
			80、85、90、95	172	132							5	48	38
			100、110、120、125	212	167								48
			130、140、150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85、90、95	172	—	500 630 710	412	345	256	180	40	15	—	—	215	3.67	2
			100、110、120、125	212	162							8	51	32
			130、140、150	252	202								56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130、140、150	252	202								56	32
			160、170、180	302	242								66
			190、200、220	352	282								76
WGZ13	112000	1700	140、150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160、170、180	302	242								66	32
			190、200、220	352	282								76
WGZ14	160000	1500	160、170、180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.6
			190、200、220	352	282								78
			240、250、260	410	330								—	10

注：1、质量与转动惯量是按*大直径的Y轴孔计算的近似值,未计算制动轮。

2、锥型轴孔*大轴径至220mm。

3、不同制动轮直径的C、C1、C2植为表中数值再加K/2,k值见另表

制动轮的主要尺寸、质量和转动惯量 mm

制动轮直径D₀	T	k	质量 kg	转动惯量 kg.M²	制动轮直径D₀	T	K	质量 kg	转动惯量 kg.M²
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11

品牌：	海诚
型号：	WGZ1-160
联轴器类型：	鼓形齿联轴器
公称转矩：	800 N.m
轴孔：	12-42
是否进口：	否
标准编号：	是
外形尺寸：	112 mm
