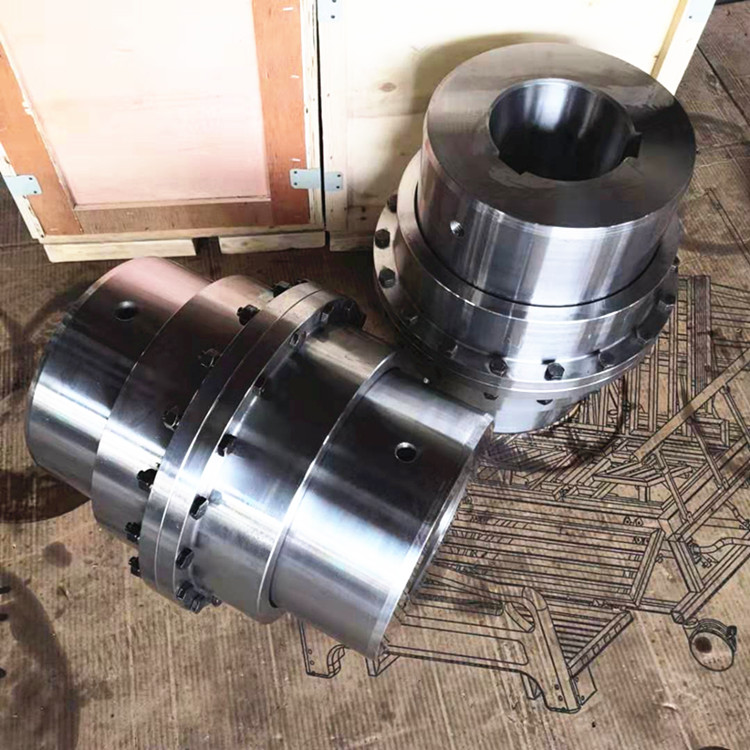

GCLD型电动机轴伸鼓型齿式联轴器锻件内外齿

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

价格电议,您可以向供应商询价得到该产品价格

江苏镇江京口区

镇江海诚机械制造有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

●齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。

●齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。

GCLD型鼓形齿式联轴器基本参数和主要尺寸

型号	公称转矩 T_n N.m	许用转速 [n] r/min	轴孔直径	轴孔长度L		D	D₁	D₂	C	C1	H	A	A1	B	B1	e	转动惯性 kg.m²	润滑脂用量 mL	质量 kg
			d₁d₂d₃	Y	J₁.Z₁
			mm
GCLD1	1.12	4000	22,24	52	38	127	95	75	27	6	2	43	22	66	45	42	0.00875	107	6.2
			25,28	62	44												0.01025		7.2
			30,32,35,38	82	60												0.011		7.8
			40,42,45,48,50,55,56	112	84												0.01175		9.6
GCLD2	1.8	4000	38	82	60	149	116	90	26.5	6.5	2	49.5	24.5	70	49	42	0.02125	137	11.2
			40,42,45,48,50,55,56	112	84												0.02425		14
			60,63,65	142	107				33								0.0215		16.4
GCLD3	3.15	4000	40,42,45,48,50,55,56	112	84	167	134	105	33	7	2.5	53.5	27.5	80	54	42	0.04	201	17.2
			60,63,65,70,71,75	142	107												0.0475		22.4
GCLD4	5	4000	45,48,50,55,56	112	84	187	153	125	33.5	7.5	2.5	54	28	81	55	42	0.0725	238	25.2
			60,63,65,70,71,75	142	107														26.4
			80,85,90	172	132												0.0825
									38								0.095		35.6
GCLD5	7.1	3750	50,55	112	84	204	170	140	37.5	7.5	2.5	60	30	89	59	42	0.1125	298	31.6
			60,63,65,70,71,75	142	107												0.1275		38
			80,85,90,95	172	132												0.145		44.6
			100,(105)	212	167				43.5								0.1675		53.9
GCLD6	10	3300	55,56	112	84	230	186	155	43.5	8.5	3	68.5	33.5	106	71	47	0.1875	465	40.5
			60,63,65,70,71,75	142	107												0.21		49.8
			80,85,90,95	172	132												0.235		56.3
			100,110,(115)	212	167												0.2675		67.5
GCLD7	16	3000	60,63,65,70,71,75	142	107	256	212	180	48	9	3	73.5	34.5	112	73	47	0.3575	561	63.9
			80,85,90,95	172	132												0.40		74.7
			100,110,120,125	212	167												0.4625		88
			130,(135)	252	202												0.5275		106.7
GCLD8	22.4	2650	65,70,71,75	142	107	287	239	200	40.5	8.5	3.5	75	39	118	82	47	0.560	734	81.7
			80,85,90,95	172	132												0.6275		95.5
			100,110,120,125	212	167												0.72		114
			130,140,150	252	202				48								0.8125		123
GCLD9	35.5	2350	470,71,75	112	84	325	276	235	49.5	9.5	3.5	87.5	40.5	118	85	47	1.0775	956	112
			80,85,90,95	142	107												1.2075		130
			100,110,120,125	212	167												1.3825		156
			130,140,150	252	202												1.56		181
			160,170,(175)	302	242				33								1.77		212
GCLD10	50	2100	75	142	107	362	313	270	65

品牌：	海诚
型号：	GCLD
联轴器类型：	鼓形齿联轴器
公称转矩：	1.12 N.m
轴孔：	22-56
是否进口：	否
标准编号：	是
外形尺寸：	127-362 mm
