ETCR1560多功能无线高压核相仪
产品功能

应用于高压线路、中置柜、环网柜等场合的核相、相位测试、相序判断及验电等。
产品特点

配置3款核相探测器，应对各种核相场合得心应手。
语音提示：“X信号正常、Y信号正常、同相、异相”。
采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观。
仪表具有验电功能，并可显示35KV以下的线电压。
数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。

探测器技术规格

高压线路核相
探测器电源	DC4.5V，3节5号碱性电池LR6
核相方式	高压线路核相：接触式核相：≤35kV线路时非接触式核相：10kV～≤35kV时，可以在电缆线绝缘皮上进行核相；当线路电压＞35kV时，必须采用非接触核相。
核相电压	10V～500kV
核相距离	200米
探测器尺寸	130mm×65mm×45mm
探测器重量	2个探测器，共400g
绝缘杆长度	约4500mm
环网柜核相技术参数
探测器电源	DC6V，4节纽扣电池LR44
核相方式	接触式核相
核相电压	AC 5V～600V
核相距离	30米
探测器尺寸	120mm×54mm×30mm
探测器重量	2个探测器，共260g
中置柜核相技术参数
探测器电源	DC6V，4节纽扣电池LR44
核相方式	非接触式核相
核相电压	10KV / 35KV
核相距离	20米
探测器尺寸	80mm×46mm×26mm
探测器重量	6个探测器，共420g

其它技术规格

主机电源	DC9V，6节5号碱性电池LR6
LCD尺寸	3.5寸彩屏；显示域：71mm×53mm
主机尺寸	195mm×100mm×45mm
主机重量	350g
相别定性	同相:－20°～20°；异相: 100°～140°和220°～260°
相位量程及精度	0°～360°；≤±8°
频率量程及精度	45.0Hz～65.0Hz；≤±2Hz
发射频率	433MHz、315MHz
相位指示	向量图及数字同时显示
电源指示	探测器具有绿色电源指示灯
验电指示	“嘟--嘟--嘟”蜂鸣声
电压等级显示范围	0.4kV～35kV
显示速率	2次/秒
数据存储	200组(掉电或更换电池不会丢失数据)
自动关机	开机约15分钟仪表将自动关机
电池电压	当电池电压降到8.1V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。
额定电流	探测器：30mA max；主机：150mA max
仪表质量	约6.5.0kg（含绝缘杆）
仪表箱尺寸	1050mmX310mmX100mm
绝缘试验	绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
外界干扰	无特强电磁场；无433MHz 、315MHz同频干扰
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
防护等级	IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求
适合安规	符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准

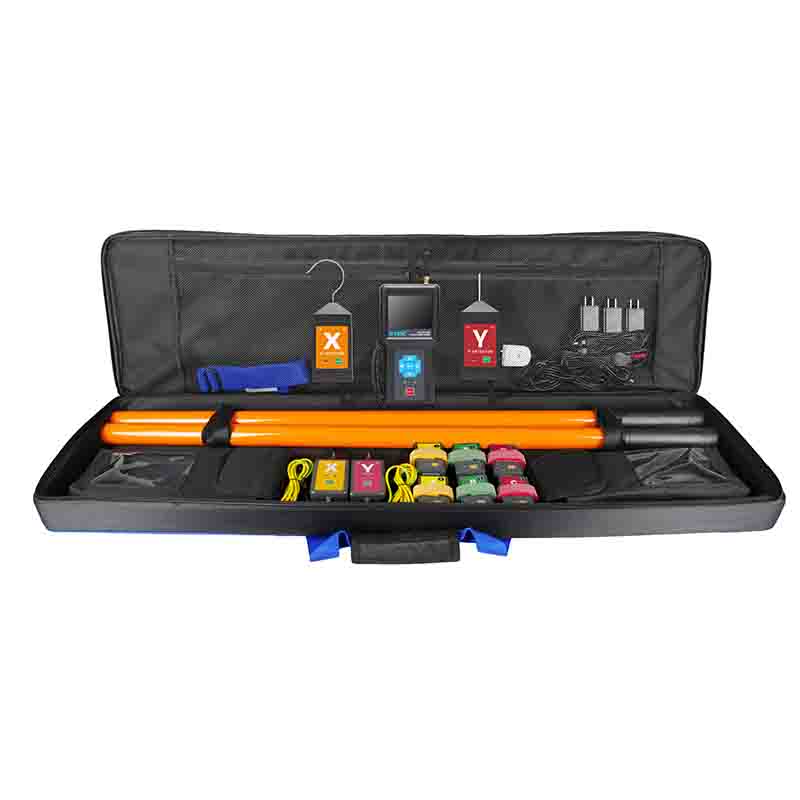

随机附件	主机1件、线路探测器2件、探针2件、探勾2件、线路探测器自校线1个、绝缘杆2件、环网柜探测器2件、鳄鱼夹2件、中置柜探测器6件、中置柜探测器自校线1个、碱性干电池(AAA 1.5V )12节、纽扣电池（LR44）22节、USB数据线1根、起子1个、布包1件

品牌：	ETCR铱泰
型号：	ETCR1560
加工定制：	是
用途：	中置柜、环网柜等场合的核相、相
