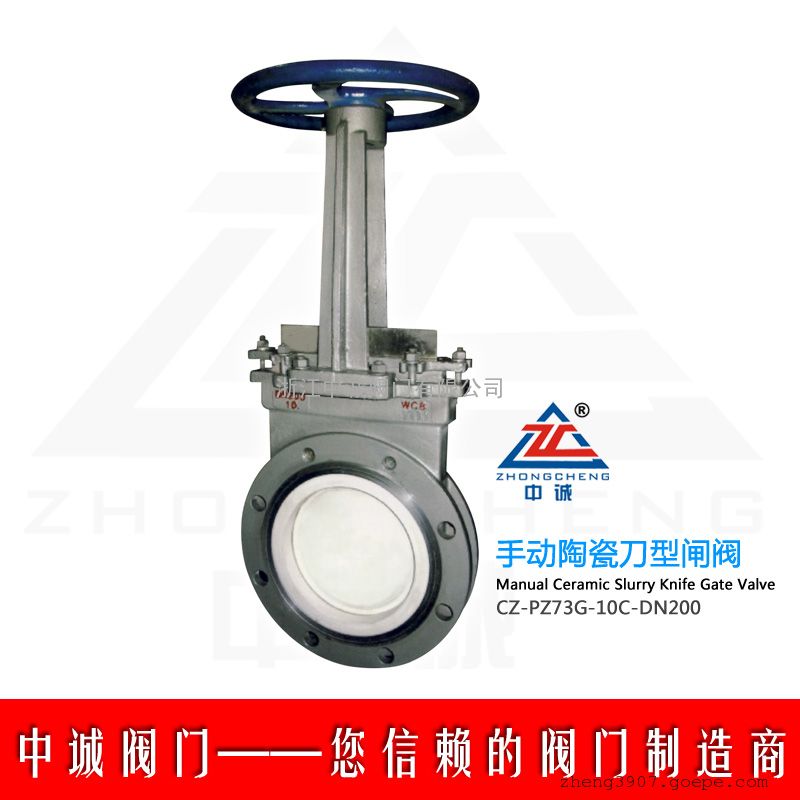

供应中诚PZ73G手动陶瓷刀闸阀,陶瓷阀门

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥520.00

浙江温州永嘉县

中诚阀门集团有限公司

14年

指数：295

工商已认证

店铺推荐

图文详情
产品参数

产品概述：陶瓷刀闸阀又叫陶瓷排渣阀，是闸阀的一种，包括高压工程陶瓷闸阀和中低压工程陶瓷闸阀。它的阀体采用碳钢（WCB）材质，内衬采用ZTA工程陶瓷。公称通径一般为：DN50-DN400，中低压工程陶瓷闸阀的公称压力一般为：PN1.0-PN6.4MPa,高压工程陶瓷闸阀的公称压力一般为：PN10.0—PN16.0MPa。主要适用于矿料矿浆和灰渣浆液等介质。驱动方式多样化，有电动，手动和锥齿轮传动。连接方式一般采用对夹式连接。

PZ73G陶瓷刀闸阀,陶瓷阀门性能优势:
　　电动：
　　1.直接用电力驱动实现阀门的启闭，可实现远程控制。
　　手动：
　　1.直接用手轮驱动来实现阀门的启闭，操作简单，不许电动驱动的电控柜，及气动的汽缸等，购买费用较低。
　　2.适用于电厂除灰系统等温度和压力都较高得管道系统中。
　　3.阀门采用双面密封、达到双面耐磨的效果，内腔冲刷过流处衬有陶瓷片，阀门关闭件的密封由介质压力差产生的比压形成密封。
　　4.阀座陶瓷密封环内径处具有保护唇（专利）结构，可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。
　　伞齿轮传动：
　　1.阀门采用双面密封、达到双面耐磨的效果，内腔冲刷过流处衬有陶瓷片，阀门关闭件的密封由介质压力差产生的比压形成密封；
　　2.阀座陶瓷密封环内径处具有保护唇（专利）结构，可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。

　　陶瓷刀闸阀作为闸阀的一种，工作原理同闸阀有些相似，都是靠闸板的升降来完成阀门的启闭。闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。排渣阀的阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

　　陶瓷刀闸阀应用范围一般为：
1.采矿、钢铁工业——用于煤炭、滤渣浆等；
　　2.净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水；
　　3.造纸工业——用于任何浓度纸浆、料水混合物；
　　4、电站除灰——用于灰渣浆液。

PZ73G陶瓷刀闸阀,陶瓷阀门安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
浙江中诚阀门有限公司主要产品有刀型闸阀,浆液阀,插板阀,闸门,陶瓷阀门,偏心半球阀,固定球阀,全焊接球阀,不锈钢阀门等以及各种阀门。产品严格按照国标GB、美标API、德标DIN标准生产。本公司生产的刀型闸阀、浆液阀、插板阀、陶瓷阀门,球阀能很好地解决在电力、石油、化工、造纸、城建、污水环保工程、冶金、水泥厂等行业所遇到的固体粉沫及浆类介质的耐磨损难题。

PZ73G陶瓷阀主要零件材料

阀体、阀盖	不锈钢、碳钢	型　号　　　　Type	公称压力　　（MPa）	试验压力（MPa）		工作温度	适用介质
闸板	耐磨合金+不锈钢、碳钢	型　号　　　　Type	公称压力　　（MPa）	壳体	密封	工作温度	适用介质
阀杆	不锈钢	CZ43TC CZ643TC CZ943TC	1.0	1.5	1.1	≤150℃	煤渣、灰渣、渣水混合物等介质
密封面	耐磨合金或结构陶瓷			1.6	2.4	1.8

Z73TC陶瓷阀主要连接尺寸

型号	PN	尺寸（mm）
型号	PN	DN	L	D	D0	≈H
Z43TC	1.0MPa	50	90	160	180	285
		65	90	180	180	298
		80	90	195	220	315
		100	90	215	220	365
		125	90	245	230	400
		150	100	280	280	475
		200	100	335	360	540
		250	110	390	360	630
		300	120	440	400	780
		350	130	500	400	885
	1.6MPa	50	90	160	180	285
		65	90	185	180	295
		80	90	200	220	315
		100	90	220	220	365
		125	90	250	230	400
		150	100	285	280	475
		200	100	340	360	540
		250	110	405	360	630
		300	120	460	400	780
		350	130	520	400	885

Z73TC陶瓷干灰阀安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

中诚阀门有限公司主要产品有刀型闸阀、浆液阀、插板阀、闸门、不锈钢阀门、对夹式止回阀、锻钢阀门、蝶阀、调节阀等以及各种阀门。产品严格按照国标GB、美标API、德标DIN标准生产。本公司生产的刀型闸阀、浆液阀、插板阀能很好地解决在电力、石油、化工、造纸、城建、污水环保工程、冶金、水泥厂等行业所遇到的固体粉沫及浆类介质的耐磨损难题。
浙江中诚阀门有限公司

品牌：	中诚
型号：	PZ73G
连接形式：	法兰
材质：	陶瓷
公称通径：	DN50-DN600 mm
适用介质：	水
密封形式：	陶瓷密封
标准：	国标
