特点
主机
红外镜头
红外光谱轮
温度标定
内置内存器

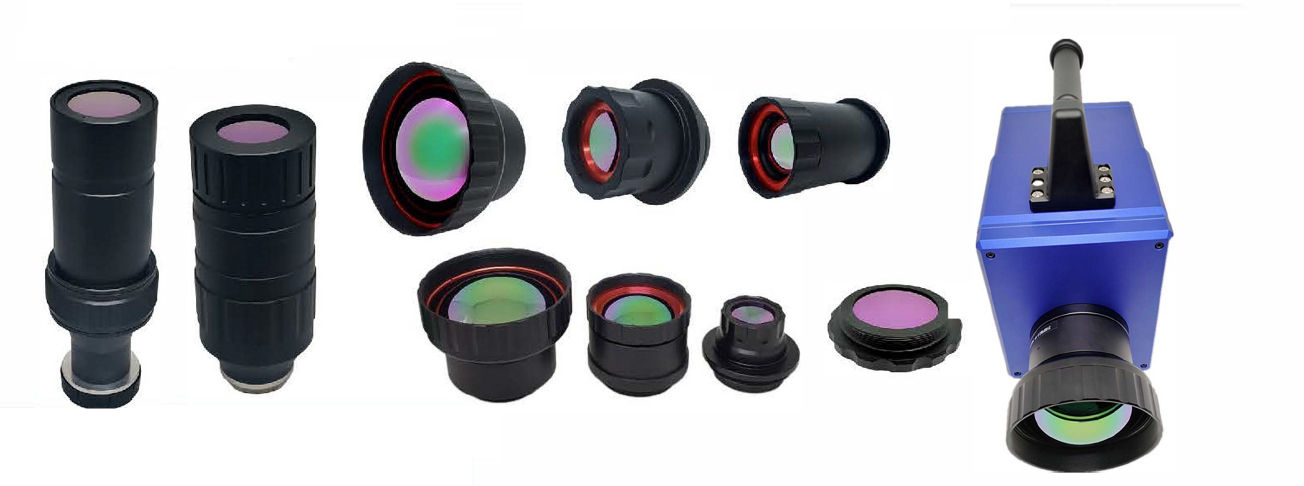

红外镜头
| 类型 | 焦距 | *小聚焦距离 | 视场 | 空间分辨率 |
| 标准镜头 | 25mm | 0.3m | 21.7° x17.5° | 0.59 mrad |
| 广角镜头 | 12mm | 0.1m | 45°x36.6° | 1.2 mrad |
| 长焦镜头 | 50mm |
1.0m |
10.9°x8.9° | 0.3 mrad |
| 长焦镜头 | 100mm | 2.0m | 5.5°x4.4° | 0.15 mrad |
| 长焦镜头 | 200mm | 4.0m | 2.8° x2.2° | 0.08 mrad |
| 微距镜头 | 0.5x | 40mm | 19.2mm x 15.4mm | 30µm |
| 显微镜头 | 1.0x | 30mm | 9.6mm x 7.7mm | 15µm |
| 显微镜头 | 1.0x | 100mm | 9.6mm x 7.7mm | 15µm |
| 显微镜头 | 3.0x | 50mm | 3.2mm x 2.56mm | 5µm |
| 显微镜头 | 5.0x | 20mm | 1.92mm x 1.54mm | 3µm |
| 显微镜头 | 8.0x | 10mm | 1.2mm x 0.97mm | 1.9µm |
注：1,上迖境头参数指标，基千640x512像素、15μm探测器，
2, 0.3x镜头需嵌套50mm同时，
可拆卸的光谱滤片
GW-STL系列红外热像仪，采用性能优异的制冷型红外探测器并可提供特殊光谱滤片的定制服务，例如：火焰温度测量滤片、特殊气体光谱滤片，可实现多光谱成像窄带滤片、宽带导通和特殊温度*程特殊光谱段标定等扩展性应用。

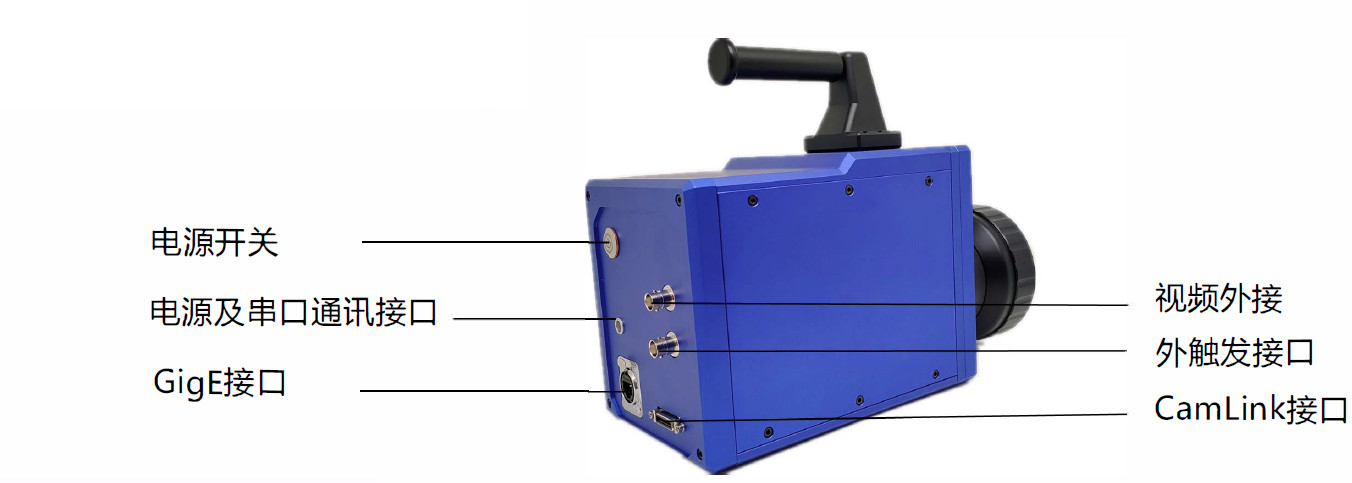

丰富的热像仪端口

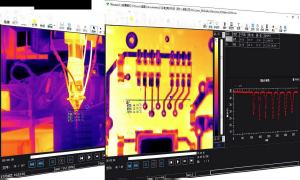

IR-SVision系列红外软件
IR-SVision系列红外软件旨在服务千使用中/长波红外热像仪的广大科研用户，让红外热像仪能够更高效的实现实时成像、自动增益、热匡采集、购居图形化分析。简洁的UI界面设计、人性化的菜单布局，强大的分析处理功能，将成为工业、电力、边防海事、科研院所等红外领域的完美应用工具。
| IR-SVision M2.0 | IR-SVision在线监控版软件 |
| 支待多任务监控模式 | |
| 支待多任务监控模式 | |
| 支待颜色报警、声音报警、触发报警等多种报警模式 | |
| 报警数据库功能 |
| IR-SVision R2.0 | IR-SVision在线/离线专 业版软件 |
| 中/英文软但操作界面 | |
| 数字化实时传输/采集红外热图， 并支待多种显示模式； | |
| 指定测量点和任意测量区域的多种在线温度测量功能； | |
| 多种测量统计模式 | |
| 蒙板功能（支待在线/离线模式）； | |
| 黑体自修正功能； | |
| 增加多区域序列热图数据导出功能； |
二次软件开发包【SDK】
灵活且功能完善的SDK, 能够使繁琐的软件程序开发工作变得异常便捷， 深受程序开发人员的青睬SDK软件套装使用模块化、标准化开发方式，通用性强。
第三方软件兼容
IR-SVision采集的热匡文件格式，可实现非加密的原始数据整列(RAW格式）的存储。完美兼容多款第三方软件。热图数据支待ASCII格式文件导出。
| 型号 | GW-STL-15A | GW-STL-15B | GW-STL-15C | GW-STL-25A | GW-STL-25B |
| 参数性能 | |||||
| 探测器类型 | 制冷型焦平面红外探测器 | ||||
| 探测器分辨率 | 640x512像素 | ||||
| 像元间距 | 15µm | 25µm | |||
| 波长范围 | 3.7-4.8µm | 1.5-5.2µm | 7.7-9.5µm | 3.7~4.8µm | 7.7-9.4µm |
| 热灵敏度 | <20mK | <25mK | < 18mK | <22mK | |
| 制冷模式 | 斯特林制冷<7分钟 | ||||
| 温度量程 | -10~1000°C （高温可扩展至2500°C) | ||||
| 动态范围 | 14bit | ||||
| 测温精度 | ±2°c或±2% | ||||
| 满帧帧频 | ≥100Hz | ≥200Hz | |||
| 子窗口模式 | 支持 | ||||
| F数 | F2/F4 | F2 | F2/F4 | F2 | |
| 图像处理 | |||||
| 热图增益控制 | 自动/手动 | ||||
| 视频细节增强 | 自动，多级可调 | ||||
| BPR(auto) | 支持 | ||||
| 非均匀性校正 | 1 点/ 2点 | ||||
| 图像极性设置 | 白热/黑热 | ||||
| 视频图像翻转 | 垂直翻转，水平翻转 | ||||
| 十字光标功能 | 支持 | ||||
| 数字变倍 | 2X/4X | ||||
| 调焦方式 | 手动（可选：自动／手动） | ||||
| 红外光谱轮 | 5孔位，标准1英寸滤光片 | ||||
| 洞色板 | 12种可选择 | ||||
| 输入/输出接口 | |||||
| 数字接口 | Camlink,GigE | ||||
| 模拟视频输出 | BNC | ||||
| 触发接口 | TTL5.0v | ||||
| 外同步输入 | TTLS.Ov可选：差分3.3v) | ||||
| 串口控制 | RS232/RS422 | ||||
| 内置内存 | 512GB（选配） | ||||
| 电源参数 | |||||
| 输入电压范围 | 标准24±2VDC | ||||
| 功耗 | <25W＠开机制冷状态/＜15W＠稳定状态 | ||||
| 环境参数 | |||||
| 工作温度 | -40°C~+60°C | ||||
| 存存温度 | -50°C~+ 70°c | ||||
| 随机振动 | 5 to 500Hz, 2.1gRMS; 30min/轴； 3轴 | ||||
| 冲击 | 30g, 11ms，半正弦，正反向各3次/轴； 3轴 | ||||
| 尺寸/重量 | ≤310x 135x 180mm/≤4.5Kg（含标准镜头） | ||||
| 品牌： | GW-STL系列 |
| 型号： | GW-STL系列 |
| 类型： | 在线式 |
