X射线DR成像结构检测系统PCT-SX01

一、应用范围：
既有建筑结构内部钢筋检测（配配套的钢筋检测专用软件，可对既有建筑墙、柱、梁、楼板内钢筋直径进行无损检测。）
装配式建筑套筒灌浆连接检测
二、系统组成

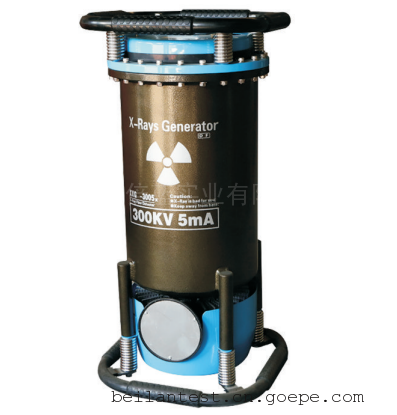

1、X射线

主要性能特点：
■控制器采用微电脑抗干扰设计、精度高、稳定性好、小型化、体积更小、重量更轻。
■性能稳定、穿透力强。
■控制器为通用型控制器，兼容性强，可配带国内各型发生器(1005-3505)。
■连接电缆采用德国全进口超小型软线缆，具有线径小、重量轻、柔韧性强、导电好等特性。
■输入电压宽容性高、适用发电机，电流电压缓升缓降。
主要技术参数：

输入电压：	AC220V±10%50-60HZ
电压设定范围：	150-300kv
功率：	3.0kVA
焦点尺寸：	1.0×1.0mm
辐射角度：	45°
发生器重量：	24.5kg
发生器外尺寸：	280×280×590mm
控制器重量：	8kg
控制器外尺寸：	270×270×150mm
电源电缆：	电缆线20米，电源线5米，长度可定制
X射线发生器冷却方式：	强迫风冷
X射线发生器绝缘方式：	SF6气体绝缘
X射线发生器工作压力：	0.35-0.50Mpa
X射线发生器端环与焦点中心距：	110mm
工作方式：	间隙工作，不切断电源
穿透能力：	50mmA3 D=1.5 F=600mm 300kv 5mA 5min

2、数字成像板(型号NDT1417)

主要性能特点：
■无线卡片式平板探测器，可配2块电池替换。
■稳定可靠的AED控制，成像所需要脉冲发射时间1-2秒。
■150 μm像素尺寸，16位ADC高清图像细节。
■更好的图像细节和更低的曝光剂量。
■智能工作流程，高续航能力。
■支持2.4GHz和5GHz无线传输。
■全面屏，重量只有3.5kg。
主要技术参数：

探测器类型：	非晶硅
闪烁体类型：	Csl/GOS
有效成像面积：	345.6*420mm
像素尺寸：	150μm
像素矩阵：	2304*2800
极限空间分辨率：	3.4 Ip/mm
AD转换位数：	14bit
预览图：	3s
全图：	7s
电源/数据接口：	WiFi
触发模式：	AED/软触发/内触发
无线协议：	IEEE 802.11n
图像存储容量：	200
电池使用时间：	3.5h
充电时间：	≤2.5h
操作温度：	10~35C
储存温度：	-20~55C
操作湿度(无凝结)：	30%~80%
储存湿度(无凝结)：	10%～95%
尺寸：	46038415.2mm
重量：	3.5(GOS)/3.6(Gsl),不含电池
功耗：	14W

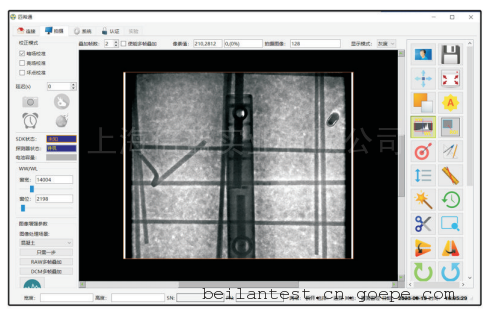

3、专用图像处理软件
套筒灌浆连接质量数字射线检测系统软件处理：
《套筒灌浆连接质量数字射线检测系统》处理软件是专门针对混凝土材料和灌浆套筒而开发，界面简洁，操作简单，功能齐全。拥有针对混凝土的多级增强处理，屏蔽混凝土不均匀造成的干扰，更好的还原套筒内部的真实情况，并能根据需要来精确测量数值。

软件操作特点：
1）软件操作简单易学：

2）处理效果细腻：

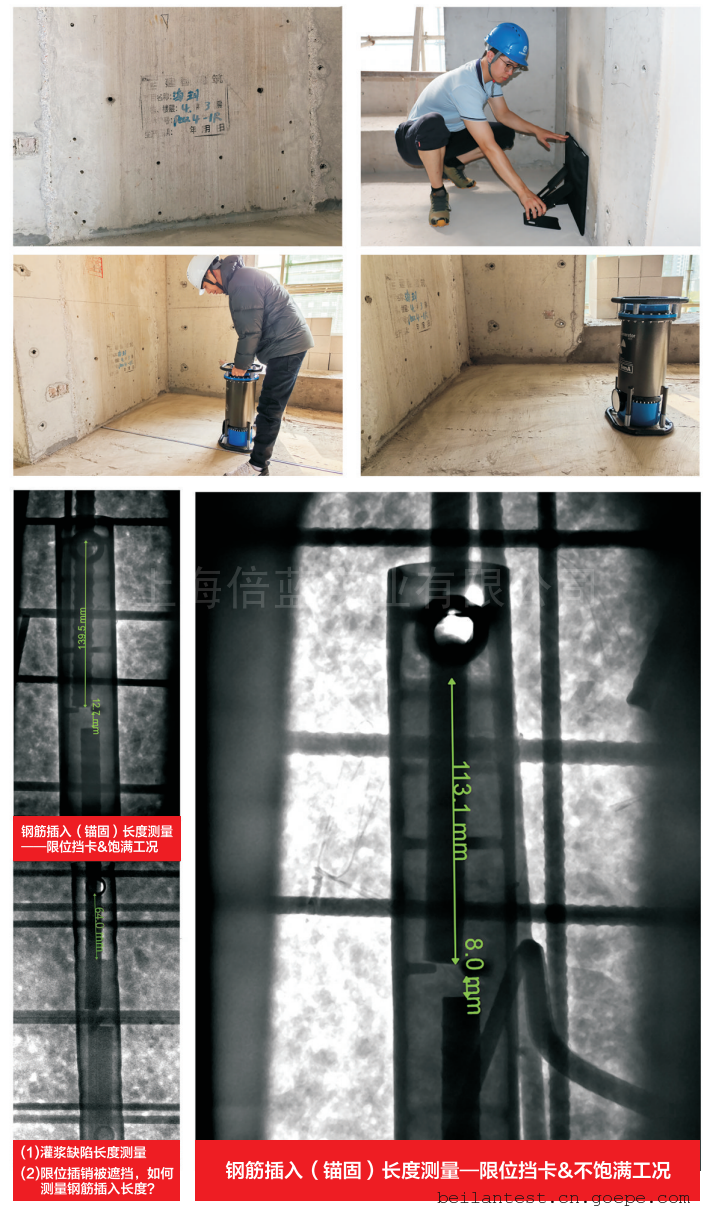

实际应用及案例——装配式建筑：

结构内部钢筋射线法检测系统：
结构内部钢筋射线检测系统是在灌浆套筒X射线DR成像系统的基础上，增加了“成套自动化辅助工装”、“成套体外标定技术”及“结构内部钢筋检测专用软件”。
攻克了六大难题：

设备在墙、柱、梁、楼板等对应部位的无人化布置难题；
墙、柱、梁、楼板内部钢筋清晰成像难题；
体外标定及钢筋投影尺寸测量难题；
单片解决钢筋长度测量的区段划分难题；
钢筋直径、长度的高效分析计算难题；
适用于不同工况的设备布置方法及算法难题。

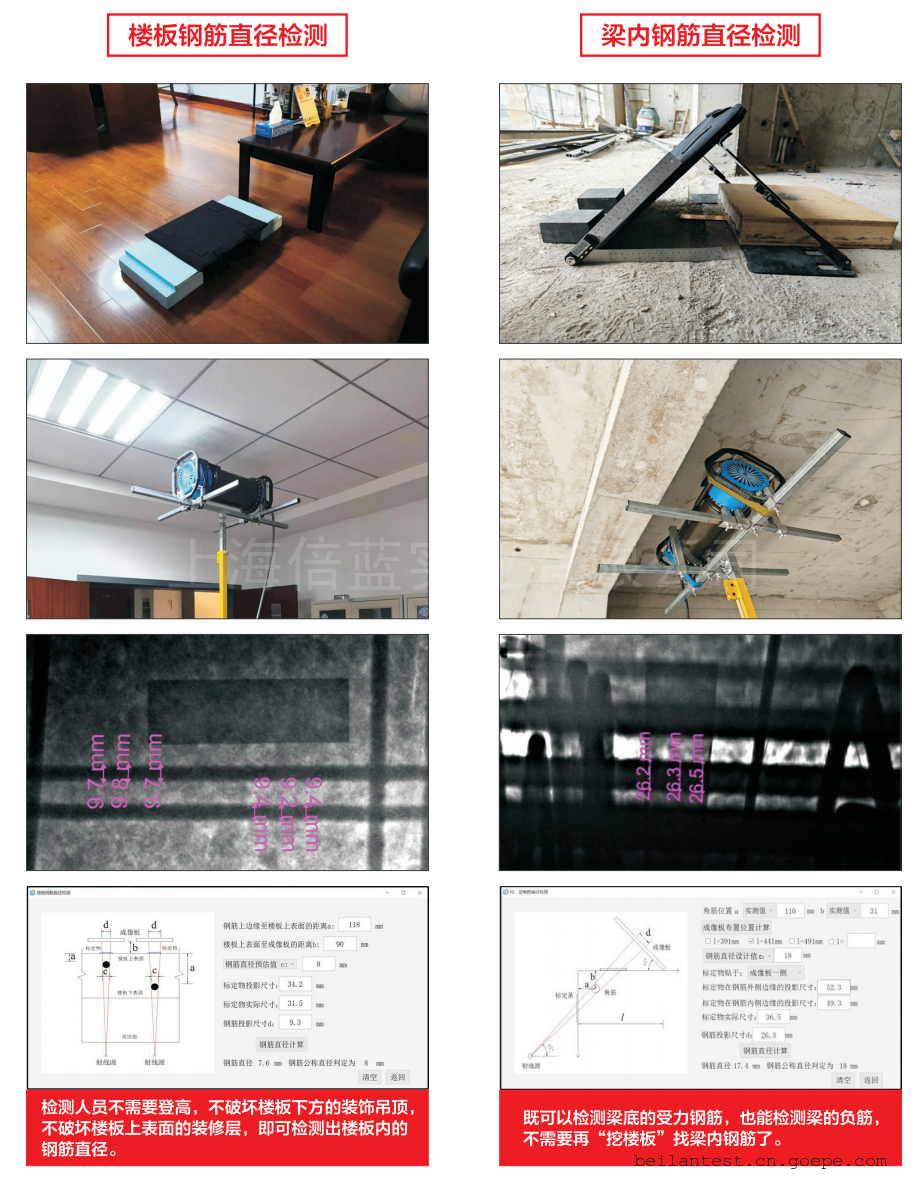

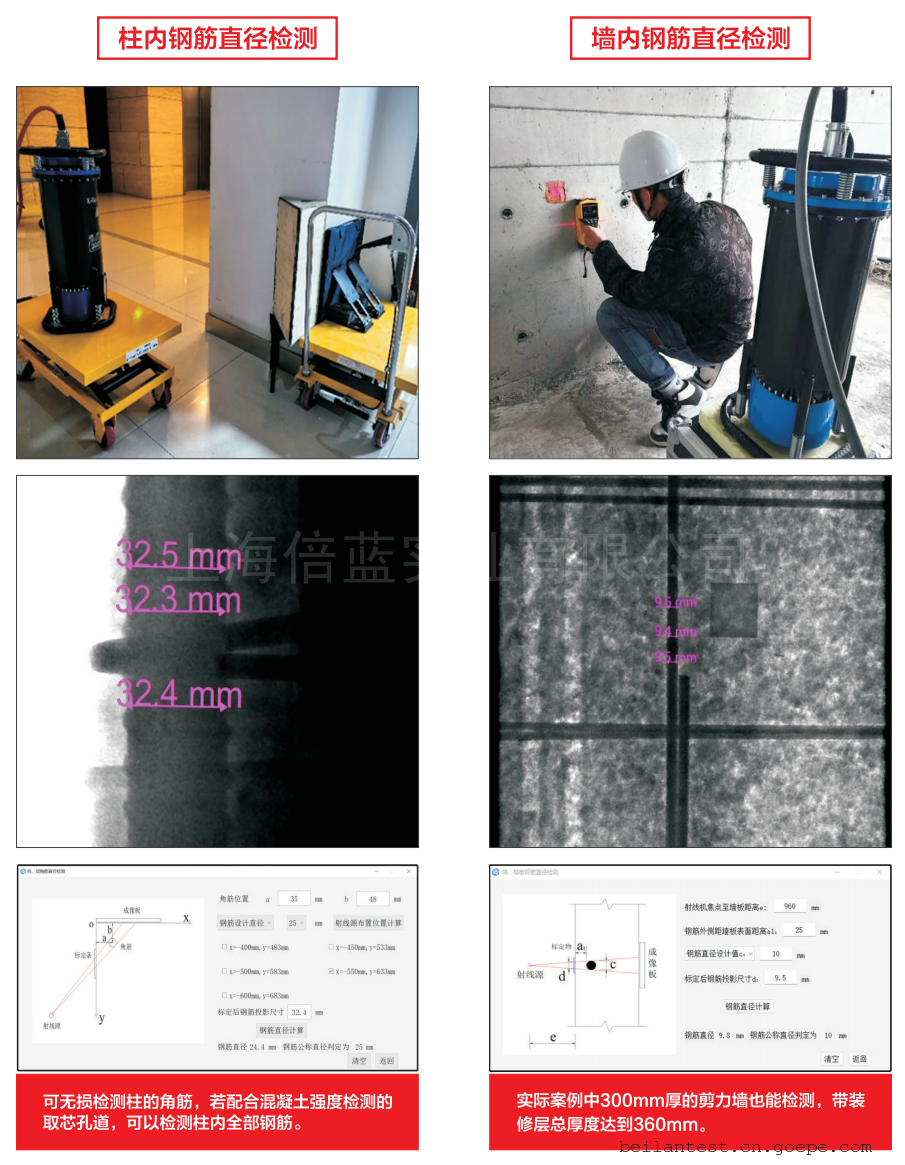

实际应用及案例——房屋体检：

品牌：	PCT
型号：	PCT-SX01
加工定制：	否
外形尺寸：	（发生器）280×280×590 mm
用途：	既有建筑结构内部钢筋检测、装配式建筑套筒灌浆连接检测
