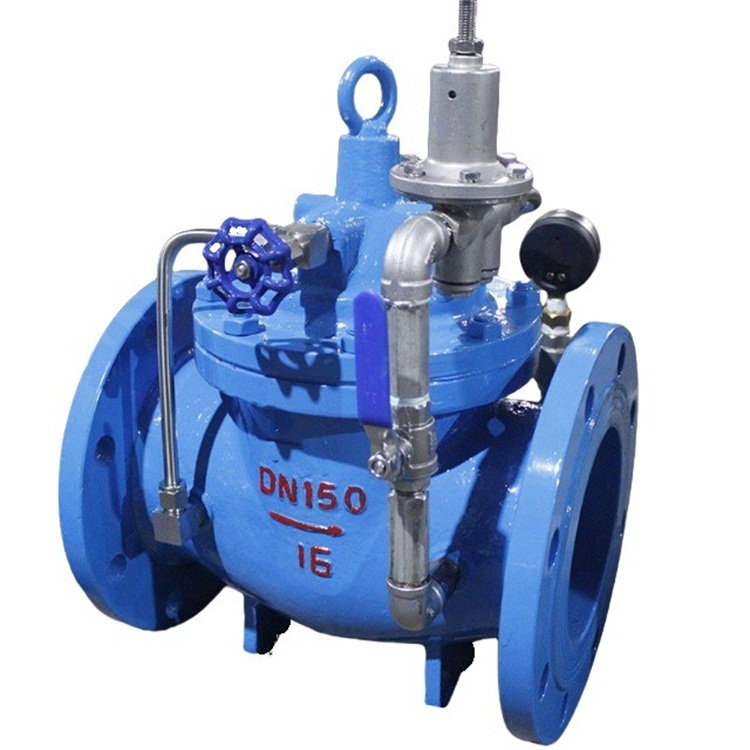

200X减压阀

一、200X减压阀概述

200X减压阀是一种自动调节阀门，主要用于流体管道系统中，通过控制阀芯开度来稳定出口端压力，避免因进口压力波动或流量变化导致下游压力过高。常见于供水、消防、暖通空调（HVAC）及工业管道系统。

1. 材质：铸钢、球墨铸铁、不锈钢（耐腐蚀要求高时）。
2. 进出口通径：常见DN50-DN300（根据型号匹配）。

1. 通过阀芯位移调节过流面积，控制出口压力。

1. 感应出口压力变化，驱动阀芯动作（膜片式更常见，灵敏度高）。

1. 预设压力值，通过调节弹簧压缩量设定出口压力。

1. 用于高精度压力控制，通过小流量导阀放大控制信号。

1. 出口压力通过导管传递至膜片/活塞上方。

1. 出口压力与弹簧预设力平衡时，阀芯保持开度稳定。

1. 进口压力升高：出口压力试图升高 → 膜片被顶起 → 阀芯关小 → 出口压力回落。
2. 进口压力降低：膜片下移 → 阀芯开大 → 维持出口压力。
3. 流量变化：通过自动调节阀芯开度补偿压力损失。

五、应用场景

1. 高层建筑分区供水，防止低楼层水压过高。

1. 稳定消防栓和喷淋系统压力。

1. 保护精密设备（如锅炉、换热器）免受压力冲击。

1. 防止滴灌、喷头因压力过高损坏。

1. 安装要求

1. 阀门需水平安装，阀体箭头方向与水流一致。
2. 入口前建议安装过滤器（防止杂质堵塞阀芯）。
3. 出口端预留5-10倍管径的直管段，确保压力稳定。

2. 调试步骤

1. 关闭下游阀门，缓慢开启进口阀门。
2. 逆时针旋转调节螺栓至弹簧松弛（出口压力*低）。
3. 逐渐顺时针旋转调节螺栓，观察压力表至目标值。

3. 维护要点

1. 定期清洗过滤器，检查膜片是否老化。
2. 长期停用后需手动活动阀芯，防止卡阻。
3. 泄漏量超标时，更换阀座密封圈或研磨阀芯。
