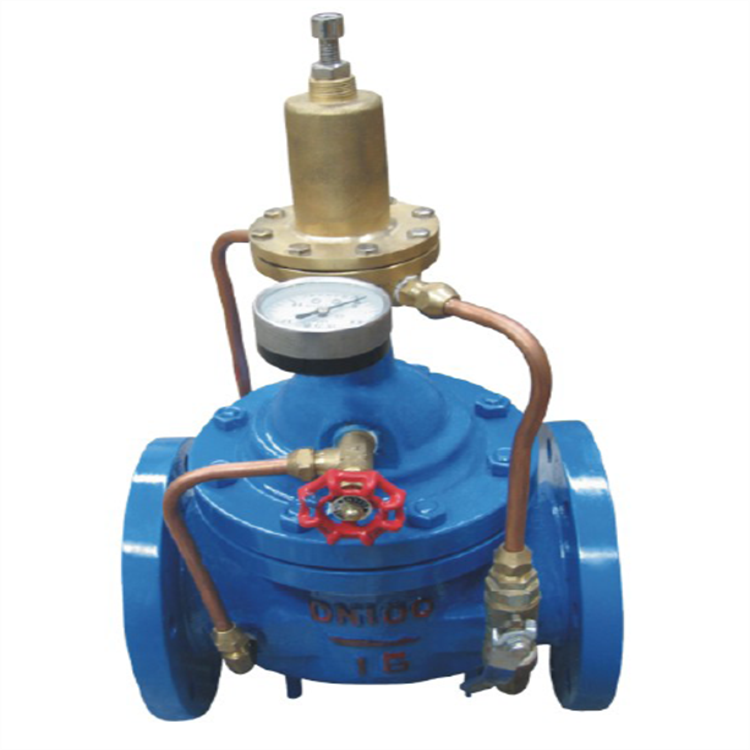

金钛500X泄压/持压阀:双模式切换 先导式控制

一、产品概述

二、核心功能与工作原理

1. 双模式运行

v泄压模式：当管路压力超过设定值（如1.2倍工作压力），阀门自动开启泄流，保护管道设备。

v持压模式：当压力低于设定值（如消防系统需维持0.3MPa），阀门关闭以保持*小压力。

2. 先导控制原理

1. 导阀感应压力：通过微型导阀实时监测压力，驱动主阀动作。
2. 机械式调节：弹簧预紧力直接控制动作阈值，调节范围0.2-2.5MPa（可定

1. 超压泄放：压力↑ → 导阀开启 → 主阀活塞上移 → 泄压口排水。
2. 低压持压：压力↓ → 导阀关闭 → 主阀活塞下压 → 切断泄流。

四、技术参数

五、核心优势

1. 双功能集成

1. 一阀替代传统"安全阀+压力维持阀"，节省安装空间和成本。

2. 精准控制

1. 导阀控制精度达±5%，远高于普通安全阀（±15%）。

3. 安全防护

1. 泄压响应时间＜1秒，有效预防水锤和爆管事故。

4. 节能耐用

1. 低阻力流道设计（Kv值提升30%），不锈钢核心部件寿命＞10年。

5. 智能运维

1. 配备压力表接口和测试阀，支持在线检测。

六、典型应用场景

v市政供水
保护管网免受水泵启停或水锤冲击导致的超压破坏。

1. 消防系统
   持压模式维持管网常压，确保消火栓随时可用（CCCF认证型号）。
2. 工业循环
   石化、电力行业保护热交换器、锅炉等设备。
3. 灌溉系统
   防止夜间低压时段管网真空倒吸。

七、选型指南

1.模式选择

v单纯泄压：设定泄压值=1.25倍工作压力。

v持压需求：设定值≥系统*低要求压力（如消防0.3MPa）。

2. 材质选择

1. 普通水质：铸铁阀体+EPDM密封。
2. 腐蚀介质：不锈钢阀体+PTFE密封。

3. 认证要求

1. 消防用途：选择CCCF认证版本。
2. 出口项目：符合ANSI/EN标准。

八、安装维护

1. 安装要点

1. 水平安装，阀前预留5倍管径直管段。
2. 泄压口接排水管（禁止直接排向设备）。

2. 维护建议

1. 每月检查导阀灵敏度。
2. 每半年清洗滤网，每年校验压力设定值。

九、对比传统方案

十、总结
