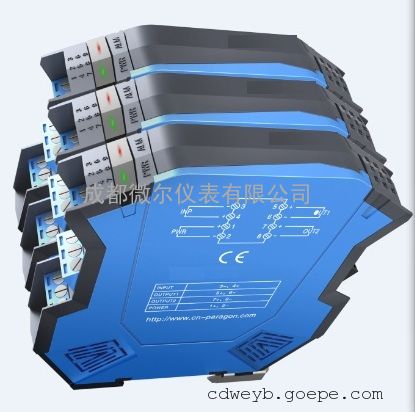

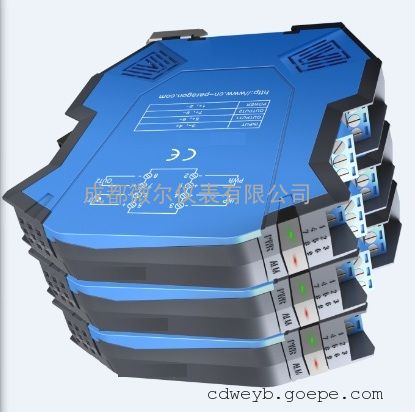

WE-112系列直流信号隔离器
WE-112系列直流信号隔离器
特 点
●电源、报警指示
●输入带浪涌保护
●输入输出量程可编程
●输入／输出／电源间三隔离
技术指标
输入阻抗：电压型≥100KΩ，电流型≤100Ω
输出阻抗：0-500Ω
响应时间：<0.05s（0~90%）（TYP）
波 纹：<10mVrms
传输误差：0.1%的终值
温度系数：50ppm/K的测量值/100Ω负载
耐压强度：2500VDC时100MΩ以上，1500VAC/分钟
电磁兼容性：符合GB/T18268工业设备应用要求（等同IEC61326-1）
工作温度：-25℃~+85℃
工作湿度：<90%RH（无凝结水）
电 源：24VDC±10%
消耗功率：<1W
外壳材料：ABS阻燃
重 量：约90克
外型尺寸：厚12.5×宽106×高112(mm)
浪涌保护特性（带-LP的型号）
*高连续工作电压：30VDC
额定放电电流In：5KA（线对地、线对线）
*大放电电流Imax：10KA（线对地）
依据标准：GB/T18802.21-2004
浪涌保护接线注意事项
1．带浪涌保护时，仪表6脚端子必须接地线；
2．采用可拆分接线端子，方便使用；
3．导线采用截面积0.5mm2～2.5 mm2；
4．导线裸露长度约8mm，由M3螺钉锁紧。
更多内容请访问：www.cdweyb.com了解详情。
