| 规 格 | 说 明 |
| 输入信号 | 频率信号 f≤15Kcps，幅度≥0.2V 开关量信号 |
| 测量范围 | 0-10KHZ |
| 测量精度 | 0.1HZ |
| 测量误差 | 频率±1脉冲或0.1%FS |
| 采样时间 | 0.01秒 |
| 输入电平 | 0-20V（H：+5-20V L：0-2V） |
| 输入阻抗 | ≥10K |
| 分 辨 率 | ±1字 |
| 显示方式 | 3.6英寸六位LED显示，可同时显示（转速和频率）或（线速度和转速）显示0.0000-999999字 |
| 控制方式 | 位式ON / OFF 带回差 |
| 输出信号 | 模拟量输出 ·DC 0-10 mA (负载电阻≤750W ) ·DC 4-20 mA(负载电阻≤500W) ·DC 0-5 V (输出电阻≤250W ) ·DC 1-5 V (输出电阻≤250W) 继电器控制输出──继电器ON/OFF带回差，AC220V/3A；DC24V/6A（阻性负载） 可控硅控制输出──SCR（可控硅过零触发脉冲）输出,可触发可控硅: 400V/100A 固态继电器输出──SSR（固态继电器控制信号）输出，6-24V/30mA NPN集电极开路输出──OC门输出，30VDC/100 mA |
| 通讯输出 | 接口方式──标准串行双向通信接口：RS-485 , RS-232C , RS-422等 波 特 率──300-9600bps 内部自由设定 |
| 馈电输出 | DC 24 V , 负载≤30mA |
| 控制方式 | 可选择控制，LED指示。控制方式为继电器ON/OFF（用户可自由设定） |
| 控制精度 | ±1字 |
| 报警方式 | 可选择限报警，LED指示。报警方式为继电器ON/OFF（用户可自由设定） 可选择继电器上下限报警输出 , LED 指示 |
| 报警精度 | ±1字 |
| 打印控制 | 直接配接各型串行打印机(如LQ-300K，TPuP系列微打等)，打印接口为RS-232C |
| 打印精度 | 同仪表精度 |
| 参数设定 | ·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 |
| 保护方式 | ·输入超/欠量程报警 ·工作异常自动复位 ·电源欠压自动复位 |
| 联机通讯 | 通讯接口为二线制、三线制或四线制（如RS-485、RS-232C、RS-422等），波特率300-9600bps可由仪表内部参数自由设定。接口和主机可采用光电隔离，通讯距离可达1.2公里。系统采用主──从通讯方式，整个控制回路只需一根二（三、四）芯电缆，即可实现与上位机通讯。 |
| 使用环境 | 环境温度 0-50℃ 相对湿度 ≤85%RH ·避免强腐蚀气体 |
| 供电电压 | 常 规 型 ·AC 220 V + 10 -15% ( 50 Hz ±2 Hz )线性电源供电 特 殊 型 ·AC 85-260 V─开关电源供电 ·DC 24 V±2 V─开关电源供电 |
| 功 耗 | ·≤5W（AC220V线性电源供电） ·≤4W（AC85-260V开关电源供电） ·≤4W（DC24V开关电源供电） |
| 结 构 | 标准卡入式 |
| 重 量 | ·420 g ( AC 220V线性电源供电 ) · 260 g ( 开关电源供电 ) |

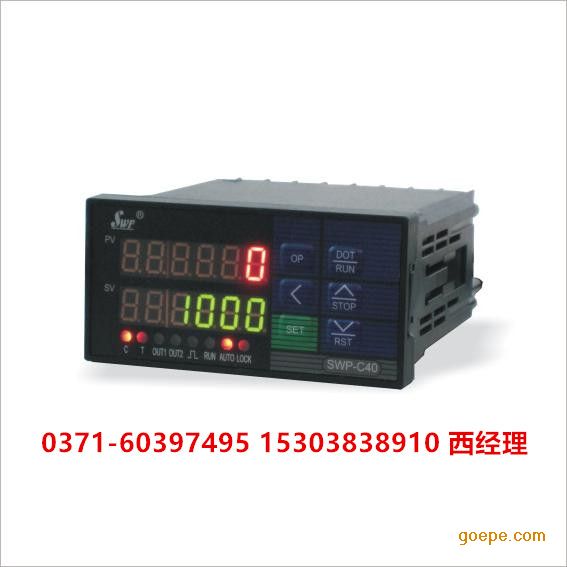

| 品牌： | 昌晖SWP |
| 型号： | SWP-DS-C401-00-C-N |
| 加工定制： | 是 |
| 测量精度： | 0.5 |
| 结构形式： | 长方体 |
| 模拟量输出： | 4-20ma |
| 显示颜色： | 红色 |
| 显示方式： | 数字显示 |
