天祥MS-T50压力开关

价格电议,您可以向供应商询价得到该产品价格

江苏常州钟楼区

常州天利智能控制股份有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

MS-T50压力开关

原理、结构

内置活塞与弹簧相连当压力变化时，弹簧伸缩量发生相应变化，当压力达到设定值时，会触发预设的机械结构并发出开关信号。

特点

结构紧凑，采用DN标准插头，接线方便，测量范围广。过载能力高，高重复性，具体常开或常闭触点，接点镀金，触点容量大。可用于：水、油压力的测量。

技术参数

测量范围	详见下表
迟滞	10-20%设定值（25%-35%，1%-5%可选）
误差	3%设定值
输出	常开+常闭接点镀金 ≤DC 42V,1A ≤DC 115V,0.15A ≤AC 42V,3A ≤AC 125V,3A ≤AC 250V,0.5A
介质温度	-20-85℃
防护保护	IP65
接线方式	端子接线
材料	膜片：NBR 活塞：钢制活塞带NBR密封过程连接：镀锌钢/不锈钢外壳：工程塑料

选型表

接口材质	型号	*大允许压力（bar）	设定范围（bar）	误差	固定迟滞	重量（kg）
薄膜式	MS-T50-02.5	25	0.2...2.5	3%	10%...20%设定值 25%...35%设定值（可选） 1%...5%设定值（可选）	0.1
	MS-T50-005	25	0.8...5
	MS-T50-012	25	1...12
	MS-T50-050	200	5...50
活塞式	MS-T50-100	200	10...100
活塞式	MS-T50-200	300	20...200

MS-T50-	012	M	M12	H	C	详述
MS-T50-
	02.5
	005
	012
	050
	100
	200
		T				铜
		L				钢
		X				不锈钢304L
			G12			接口螺纹 G1/2
			G14			接口螺纹 G1/4
			N14			接口螺纹 NPT1/4
			M14			接口螺纹 M14*1.5
			M20			接口螺纹 M20*1.5
				H		接口螺纹外螺纹
					R	常开+常闭输出

接线图

六、尺寸图

安装位置

适用介质

调节方式

操作一：用螺丝刀松开防护罩固定螺母取下防护罩及母插头（取下时不可左右旋转赫斯曼接头，以免弄断内部线路）。

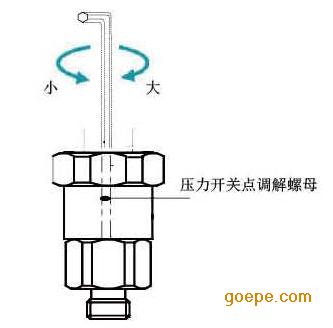

操作二：参照上图螺丝刀调解压力开关点大小，顺时针方向调大，逆时针方向调小。

品牌：	天祥
型号：	MS-T50
加工定制：	是
类型：	机械
适用范围：	可用于：水、油压力的测量
