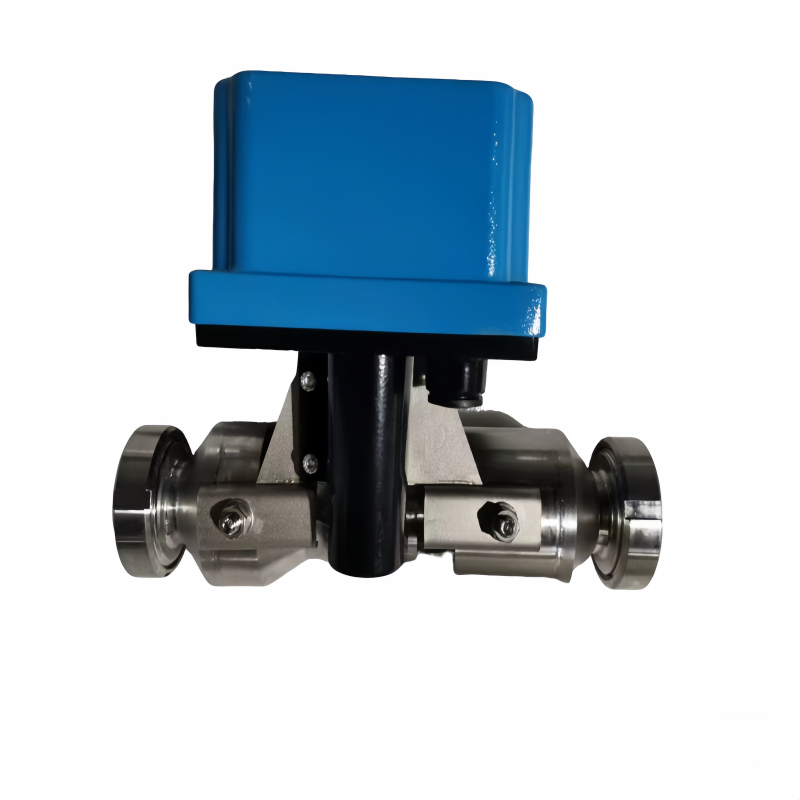

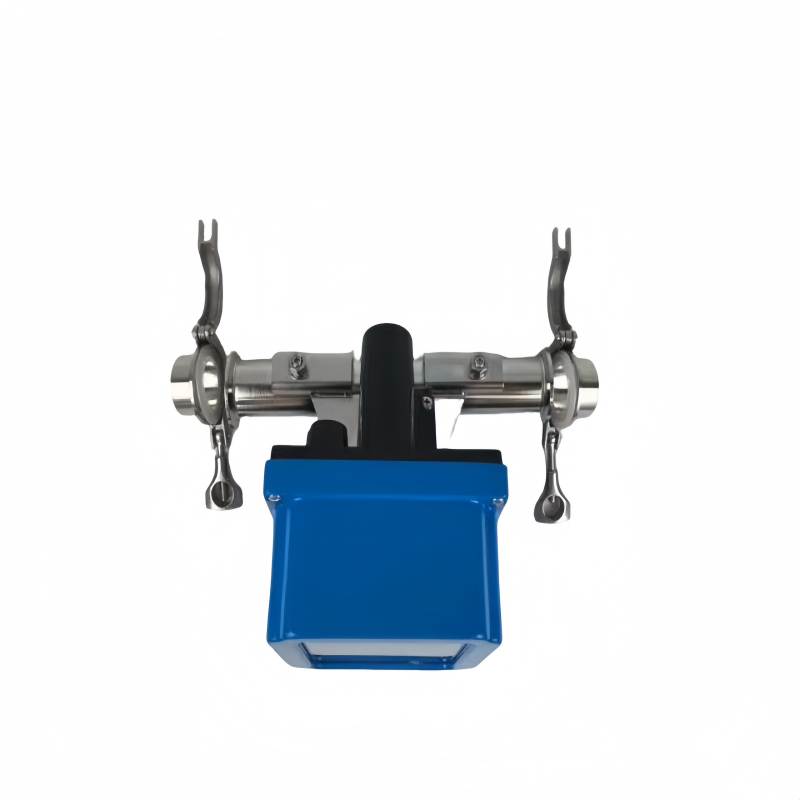

快卸式金属管浮子流量计

快卸式金属管浮子流量计，就是卡箍快装结构的金属管转子流量计，专为食品、制药、乳品、饮料、生物工程等卫生级场景设计，可快速拆装、CIP/SIP 清洗、无死角灭菌。

一、结构特点

• 连接方式：快装卡箍式（快卸式），无需工具即可拆装，方便清洗、灭菌、更换

• 接液材质：316L 不锈钢，内外镜面抛光，无死角、无残留、无滞留区

• 测量管：锥形不锈钢管，浮子 316L / 陶瓷 / 哈氏合金

• 密封件：食品级 / 制药级硅胶、EPDM、PTFE，耐酸碱、耐蒸汽灭菌

• 指示结构：磁耦合非接触传输，无动密封、无泄漏

• 表头：现场指针显示，可选远传输出、防爆型

• 符合标准：3A、GMP、SMS、DIN、IDF 等卫生规范

二、工作原理

基于变面积式流量计原理：流体自下而上流过锥形管，推动浮子上升，浮子平衡位置与流量成正比。通过磁耦合将位置传到外部指示器，现场显示流量，可转为 4-20mA 远传信号。不受压力、温度轻微变化影响，小流量测量稳定。

三、适用介质

• 卫生液体：纯化水、注射水、药液、糖浆、牛奶、果汁、啤酒、白酒

• 卫生气体：洁净压缩空气、氮气、二氧化碳、无菌气体

• 要求：介质洁净、无杂质、无颗粒、无纤维

四、性能参数

• 精度：±1.0% FS、±1.5% FS

• 量程比：1:10

• 介质温度：-20℃～+100℃，高温型可达 130℃（SIP）

• 公称压力：常规 1.0MPa、1.6MPa（按快装接口耐压）

• 口径：DN15、DN20、DN25 为主（卫生快装规格）

• 输出：现场指示、4-20mA、RS485 (Modbus)

• 防爆等级：Ex d ⅡB T6、Ex ia ⅡC T6

• 防护等级：IP65、IP67

五、安装要点

• 必须垂直安装，流体自下而上

• 保证管道满管、无气泡、无积液

• 快装接头对齐，卡箍均匀锁紧，密封可靠

• 直管段要求低：上游≥3D，下游≥2D

• 远离强振动、强磁场、高温辐射

• 建议上游安装卫生级过滤器，防止浮子卡滞

六、核心优势

• 快装快卸，便于清洗、灭菌、维护

• 全卫生级结构，无死角，符合 GMP 要求

• 结构简单、可靠、寿命长

• 小流量测量精准，适用范围广

• 可测液体、气体，一机多用

• 可做防爆，用于卫生级危险区域

七、典型应用

• 制药：小流量配液、注射水、试剂添加、CIP 系统

• 乳品：牛奶、稀奶油、发酵液小流量计量

• 饮料：糖浆、添加剂、果汁配比

• 食品：调味液、食用油小流量监测

• 生化、实验室：洁净流体小流量测量


  注：1.系统上的价格只是一个参考价格，不是实际价格；
         2.流量计，规格、口径不同，配置不同，价格就不同，需要根据您的工况选型报价~


  售后与质保

  多钦仪表（上海）有限公司供应的所有产品：
  所有产品质保2年；
  免费提供电话咨询、指导安装调试等服务；
  协商上门指导安装、调试等事宜，只收取合理的差旅费用；
  量大可以免费上门指导安装、调试。
