高温粉尘气体流量计

工况画像：温度 200~1000℃、含尘量 ＞10g/Nm³、高磨损、易堵、低压力、直管段不足；介质如锅炉烟气、高炉煤气、水泥窑尾废气、焚烧炉烟气。
核心原则：首先抗磨抗堵，耐温第二，精度第三；禁用普通孔板、普通涡街、普通差压仪表。
主流方案：插入式皮托管（阿牛巴）、高温型 V 锥、热式质量（带吹扫）、冲板式固体流量计（极高粉尘）。


一、4 大主流选型（按工业适配度排序）


1. 插入式均速管流量计（阿牛巴 / 笛形）——【高温高尘、大管径、低维护首选】

定位：高炉 / 转炉煤气、锅炉烟气、大烟道主管，DN200~DN5000。
核心优势：

• 探头中空流线型，不易挂灰、不易堵塞，自清洁能力强。

• 压损极小（几乎可忽略），适合低压损工况。

• 分体式设计，探头耐温 ≤1100℃，表头常温安装。
  参数：精度 ±1.5%~±2.5%，量程比 8:1~10:1。
  关键配置：

• 探头材质：310S 不锈钢 / 哈氏合金（耐高温腐蚀）。

• 耐磨措施：硬质合金堆焊 / 陶瓷贴片（高磨损粉尘必备）。

• 吹扫装置：氮气 / 压缩空气在线吹扫（定时反吹，防堵）。
  适用：高尘、大管径、低压力、直管段短，要求长期稳定、维护量极低。

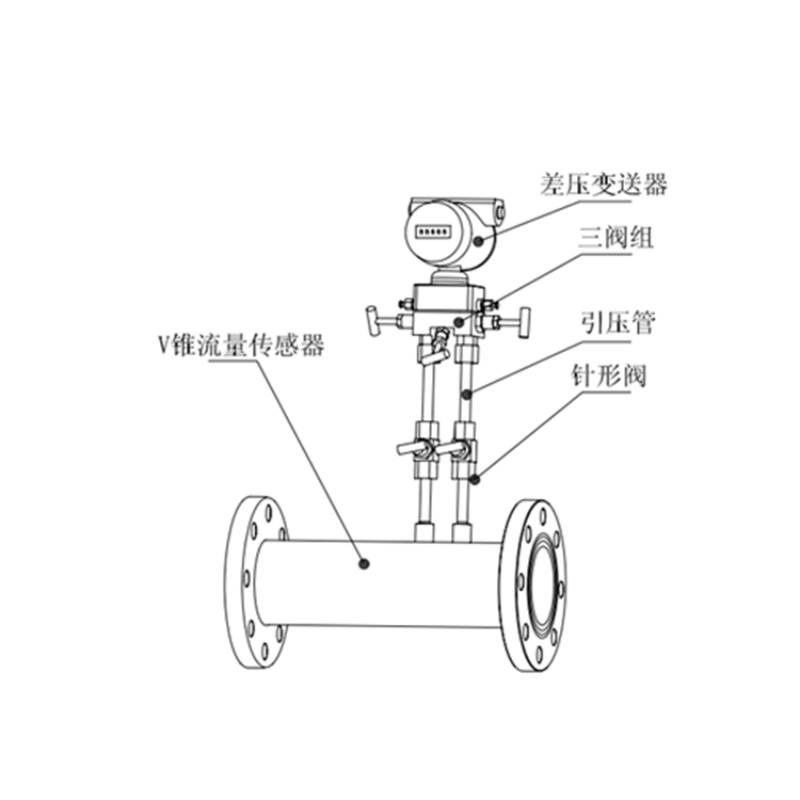

2. 高温型 V 锥流量计（差压式）——【含尘 + 需较高精度 + 直管段不足】

定位：焦炉煤气、窑炉烟气、工艺废气，DN100~DN3000。
核心优势：

• 锥体自整流，直管段仅需 前 3D 后 1D。

• 取压口在锥体尾部，流速高，不易积尘。

• 耐温 ≤1100℃，压损为孔板的 1/3。
  关键配置：

• 锥体材质：310S + 耐磨涂层。

• 导压系统：冷凝罐 + 伴热保温 + 吹扫（防焦油 / 粉尘堵塞）。
  适用：含尘、含焦油、直管段不足，需要精度优于皮托管的工况。

3. 插入式热式气体质量流量计（带吹扫）——【低流速、净煤气 / 半净煤气】

定位：发生炉煤气、净化后烟气、低流速支管，DN50~DN1000。
核心优势：

• 直接测质量流量，无需温压补偿。

• 量程比宽（100:1），适合低流速 0.5~10m/s。
  关键配置：

• 自动吹扫装置（必须），定期清除探头粉尘。

• 高温冷却护套（耐温 ≤400℃，超温需定制）。
  适用：低流速、中低含尘、无焦油，要求免温压补偿的工况。

4. 冲板式 / 靶式流量计（非满管 / 极高粉尘）——【粉尘浓度极高、近乎固相流】

定位：水泥生料粉、煤粉输送、除尘前极高粉尘烟气。
核心优势：抗堵、抗磨、无直管段要求，基于冲击力测量。
适用：其他流量计均无法使用的极端高尘工况，精度较低（±2%~±5%）。


二、核心选型避坑（高温粉尘专用，严禁违规选型）

1. 严禁使用普通孔板：取压口极易被粉尘堵塞，维护量巨大。

2. 严禁使用普通涡街：旋涡发生体易被粉尘覆盖 / 磨损，导致无信号。

3. 含尘量＞20g/Nm³：优先选 插入式均速管 或 冲板式，V 锥需谨慎。

4. 含焦油 / 萘（如焦炉煤气）：优先选 V 锥（伴热 + 吹扫），均速管次之。

5. 流速＜3m/s：禁用涡街，优先选 热式质量 或 均速管。

6. 管径＞DN2000：优先选 插入式均速管（多探头），成本*低、安装*便捷。


三、安装要点（保寿命 + 防堵塞，高温粉尘核心）

通用要求（所有类型）

1. 吹扫接口（必备）：探头 / 取压口必须预留 DN15~DN20 吹扫口，配阀门，定期用氮气 / 压缩空气反吹。

2. 耐磨防护：探头插入端必须做 陶瓷贴片或硬质合金堆焊，延长使用寿命。

3. 分体安装：仪表表头 / 变送器必须安装在 常温区（≤80℃），与探头通过高温电缆 / 导压管连接。

4. 管道开孔：插入式仪表开孔位置需避开焊缝、弯头、变径，优先选 管道直段中部。

分类型安装

1. 插入式均速管

• 插入深度：管道直径的 1/2（管道中心，流速*大处）。

• 安装方向：探头 迎流安装，箭头指向介质流向。

• 直管段：上游 ≥5D，下游 ≥2D（要求极低）。

2. 高温型 V 锥

• 取压口方向：水平管道安装时，取压口 水平朝上或水平侧向，防止粉尘沉降入取压口。

• 导压管：坡度 ≥1:10，坡向冷凝罐，全程伴热保温，防止粉尘受潮结块。

3. 热式质量流量计

• 安装位置：管道 上半部，避免冷凝水 / 粉尘堆积处。

• 吹扫周期：根据粉尘浓度设定，一般 每小时吹扫 1~2 次，每次 5~10 秒。


四、维护要点（极简，以吹扫为核心）

1. 每日：检查吹扫气源压力是否正常（≥0.4MPa），仪表信号是否稳定。

2. 每周：手动启动吹扫程序，清理探头 / 取压口积尘。

3. 每月：检查探头固定螺栓是否松动（高温热胀冷缩易松动），导压管有无泄漏。

4. 每半年：停产时抽出探头，检查磨损情况，必要时更换耐磨头。

五、故障快速解决（高温粉尘常见）

1. 读数为 0 → 探头堵塞（吹扫）、探头磨损断裂（更换）、气源中断（恢复气源）。

2. 读数偏低 → 探头表面积灰严重（吹扫 / 清理）、导压管泄漏（紧固）。

3. 读数波动大 → 气流本身不稳定、探头松动（加固）、吹扫频率过高（调整）。

4. 导压管堵塞 → 伴热失效（修复）、粉尘结块（蒸汽吹扫）。
