蒸汽常用涡街流量计

蒸汽常用涡街流量计以一体式 / 分体式法兰型、夹持型、插入式三类为主，均带温压补偿，适配饱和 / 过热蒸汽，覆盖 DN15~DN300 中小口径及 DN300 + 大口径，以下为核心款型、适配场景、参数选型、安装维护要点，简洁落地。

一、常用款型与核心适配（按工况对号入座）

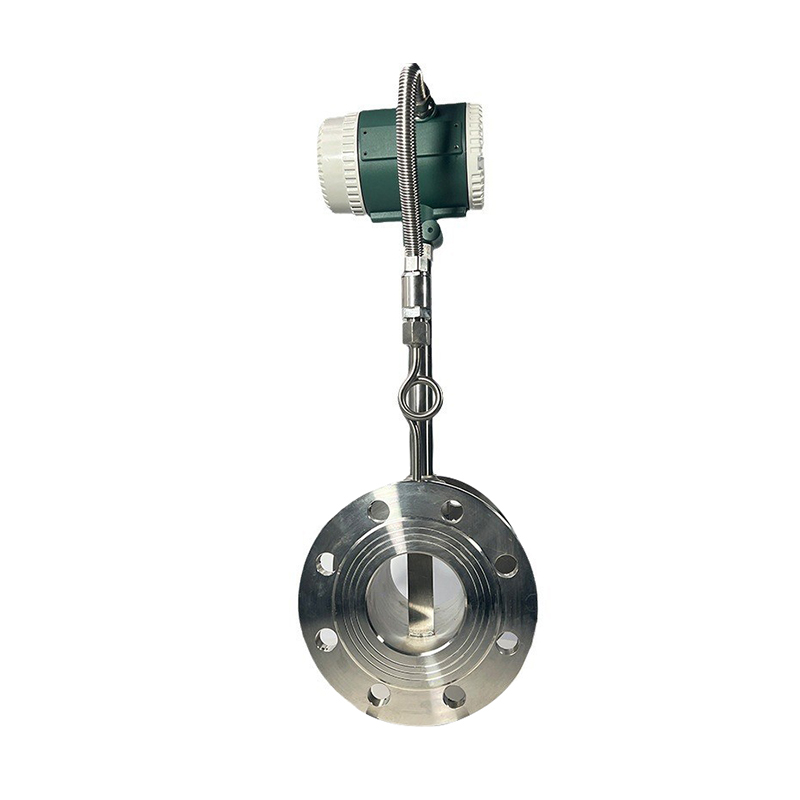

1. 一体式法兰型涡街（★★★★★ 主流优先选择，90% 常规蒸汽工况）

• 适配：DN15~DN300、饱和 / 过热蒸汽、直管段充足（上游≥10D、下游≥5D）、新管安装 / 贸易结算 / 工艺计量，需就地显示 + 远传；

• 代表型号：E+H Prowirl 200、科隆 OPTISWIRL 4200、国产 LUGB 系列；

• 核心参数：精度 ±1.0%~±1.5%，耐温 - 40~350℃，耐压 1.6~4MPa，量程比 1:10~1:20，集成温压补偿，输出 4-20mA/HART/RS485；

• 优势：安装便捷、一体化设计、维护简单，直接输出质量流量，适配贸易结算（±1.0% 精度）；

• 禁忌：剧烈振动、直管段严重不足、高湿含杂质蒸汽。

2. 夹持型涡街（★★★★ 中小口径快速安装 / 老管改造）

• 适配：DN15~DN100、干净蒸汽、无大幅断管条件，新管 / 老管改造，要求安装快、对管道破坏小；

• 代表型号：科隆 OPTISWIRL 4200（夹持款）、国产 LUGB-MIK（夹持式）；

• 核心参数：精度 ±1.0%~±1.5%，耐温 - 40~300℃，耐压 1.6~2.5MPa，夹装法兰对接，金属缠绕垫密封，集成温压补偿；

• 优势：免焊接、安装周期短，适配中小口径蒸汽支路，成本适中；

• 禁忌：DN100 以上大口径、高压（≥4MPa）工况。

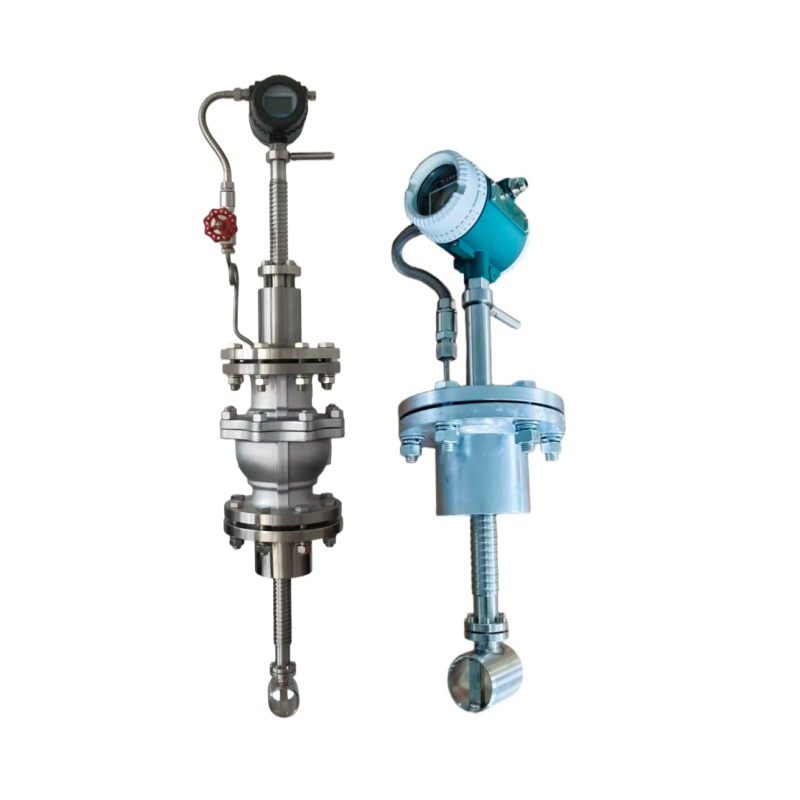

3. 插入式涡街（★★★ 大口径主管 / 老管改造，无需断管）

• 适配：DN300~DN1000 超大口径、饱和 / 过热蒸汽、老管改造（不断管）、工艺计量 / 能源管理，直管段要求低；

• 代表型号：科隆 OPTISWIRL 5080、国产插入式 LUGB 系列；

• 核心参数：精度 ±1.5%~±2.0%，耐温 - 40~350℃，耐压 1.6~4MPa，插入式安装，适配水平 / 垂直管段；

• 优势：安装成本低、对管道改动小，适合大流量低流速主管路；

• 禁忌：贸易结算（精度 ±1.5%，不满足 ±1.0% 要求）、高湿含杂质蒸汽。

4. 分体式涡街（★★★ 高温 / 振动大 / 表头安装受限）

• 适配：过热蒸汽（≥300℃）、靠近泵 / 压缩机等振动源、表头安装空间不足 / 环境恶劣（高温 / 粉尘）；

• 代表型号：E+H Prowirl 73F、科隆 OPTISWIRL 5080（分体）、国产 LUGB-F 系列；

• 核心参数：精度 ±1.0%~±1.5%，耐温 - 40~400℃，耐压 1.6~6.3MPa，传感器与表头分离，抗振性强，适配高温高压蒸汽；

• 优势：抗振动、耐高温，表头可安装在安全 / 易操作位置；

• 禁忌：无特殊工况时不选（成本高于一体式）。

5. 高温专用涡街（★★ 超高温过热蒸汽）

• 适配：过热蒸汽（350~550℃）、高压（≥4MPa）、电力 / 石化高温蒸汽输送，需长期稳定运行；

• 代表型号：科隆 OPTISWIRL 5080、国产高温型 LUGB 系列；

• 核心参数：精度 ±1.0%，耐温 350~400℃，耐压 6.3~10MPa，探头材质哈氏合金 / 高温陶瓷，抗振设计；

• 优势：耐高温高压，适配极端蒸汽工况；

• 禁忌：常规温压蒸汽（性价比低）。





二、核心选型 3 步走（极简落地）

1. 定参数：确认蒸汽类型（饱和 / 过热）、口径 DN、流量范围（常用 30%~80% 量程）、温压（过热必精准补偿）、安装条件（直管段 / 振动 / 是否断管）；

2. 选款型：中小口径新管选一体式法兰型；中小口径快装 / 老管选夹持型；大口径老管选插入式；高温 / 振动大选分体式 / 高温专用型；

3. 核配置：必带温压补偿，贸易结算选 ±1.0% 精度 + RS485 + 数据存储，防爆区选 Ex d II CT6，防护等级 IP65。


三、安装与维护要点（避坑 + 保精度）

安装核心要求

1. 位置：水平管段 / 高点安装，严禁低点（积凝液），垂直安装介质自下而上，下游 1~2D 装疏水阀排凝；

2. 直管段：一体式 / 夹持式上游≥10D、下游≥5D，不足加整流器；插入式上游≥5D、下游≥3D；

3. 防振：振动源处选分体式 + 减振垫，接地电阻≤10Ω 防电磁干扰；

4. 密封：用金属缠绕垫，螺栓对角均匀拧紧，管道吹扫时拆表或加滤网。

维护极简流程

1. 每日：巡检表头无报警、无泄漏，疏水阀正常排凝；

2. 3~6 个月：清洁探头（禁用硬工具），检查密封；

3. 每年：校准温压补偿，检查远传信号；

4. 贸易结算每年法定检定，工艺计量每 2 年校准。


四、核心避坑清单（绝对禁止）

1. ❌ 无温压补偿：蒸汽体积流量随温压变化，无补偿计量完全失真；

2. ❌ 量程不匹配：常用流量＜30% 或＞80% 量程，精度下降超 50%；

3. ❌ 直管段不足仍选一体式：信号波动大，精度无法保证；

4. ❌ 装在管道低点：凝液冲击探头，计量误差超 20%；

5. ❌ 用不适配款：普通涡街用于高湿 / 含颗粒蒸汽，探头易磨损 / 堵塞。
