管道蒸汽流量计选型及安装规范

一、 管道蒸汽流量计主流类型及优势

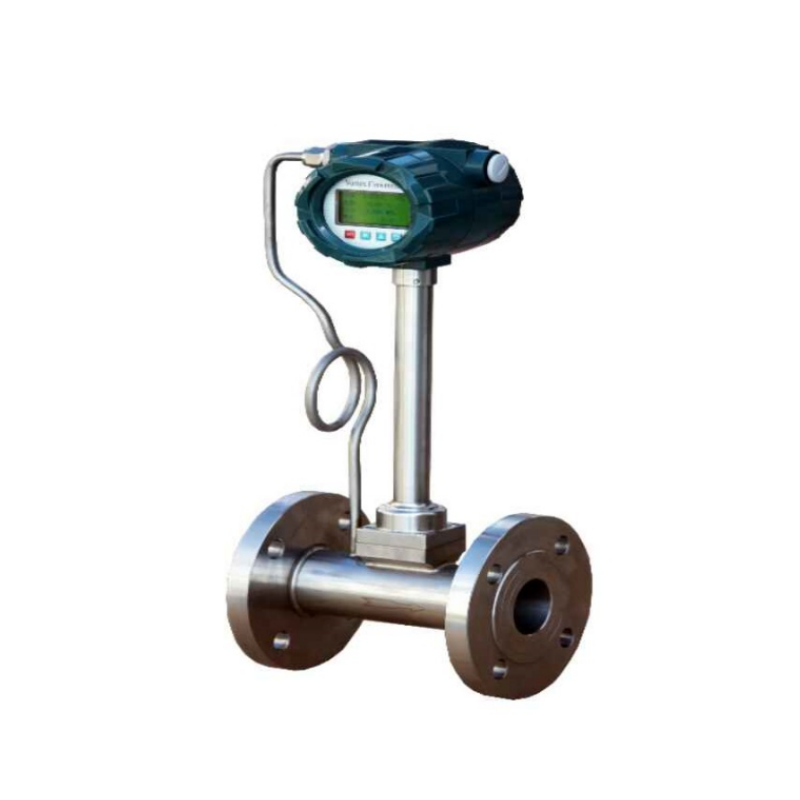

1. 涡街流量计（优先选择，适配绝大多数管道蒸汽工况）

• 适用范围：饱和蒸汽、过热蒸汽，管径 DN15~DN300，工作压力≤4MPa，温度≤400℃；适合工业锅炉蒸汽输送、暖通空调、化工工艺蒸汽计量，是管道蒸汽的主流选择。
• 核心优势
  1. 无运动部件，可靠性高：依靠漩涡分离原理计量，无叶轮、齿轮等易损件，耐高温高压蒸汽冲刷，维护成本极低。
  2. 一体化温压补偿：可集成温度、压力传感器，直接输出标况体积流量（Nm³/h）或质量流量（kg/h），无需额外配套仪表，解决蒸汽体积随温压变化的问题。
  3. 压力损失小，节能降耗：流道阻力低，相比孔板流量计，能降低蒸汽输送过程中的压力损耗，减少锅炉能耗。
  4. 量程比宽：量程比可达 1:10~1:20，适配管道蒸汽负荷波动（如白天高负荷、夜间低负荷）。
• 选型关键
  • 饱和蒸汽选梯形发生体，抗冷凝水冲击；过热蒸汽选矩形发生体，耐高温变形。
  • 材质：发生体选 316L 不锈钢（饱和蒸汽）或 310S 不锈钢（过热蒸汽），法兰选碳钢或不锈钢，适配现场管道材质。
  •

2. 差压式孔板 / 喷嘴流量计（适合大口径、高压蒸汽贸易结算）

• 适用范围：过热蒸汽为主，管径 DN200~DN1000，工作压力≥4MPa；适合电厂主蒸汽管道、大型工业锅炉蒸汽贸易结算。
• 核心优势
  1. 技术成熟，标准化程度高：符合 GB/T 2624、ISO 5167 标准，测量数据稳定可靠，是贸易结算的经典选择。
  2. 结构坚固，耐极端工况：节流件（孔板 / 喷嘴）采用铬钼合金钢，可耐受高温高压蒸汽的长期冲刷。
• 选型关键
  • 优先选长径喷嘴（相比孔板，压力损失更小，耐磨损性更强）；饱和蒸汽需加装冷凝罐，平衡差压变送器两侧液柱高度。
  • 需配套差压变送器、温度变送器、压力变送器及流量积算仪，实现温压补偿。

3. 管段式超声波流量计（适合大口径老旧管道改造）

• 适用范围：饱和 / 过热蒸汽，管径 DN300 以上；适合无法停产切割管道的技改项目，或对压力损失要求极高的场景。
• 核心优势
  1. 非侵入式安装（预制管段）：传感器预装在定制管段上，直接对接原有管道，改造无需停机。
  2. 无压力损失：流道无节流件，不影响蒸汽输送效率，适合大流量蒸汽管路。
• 选型关键
  • 选耐高温型传感器（耐温≥400℃），避免高温蒸汽损坏探头；管道需做好保温，防止局部冷凝形成气液两相流，干扰超声波信号。

4. 热式质量流量计（适合小流量低压蒸汽）

• 适用范围：低压饱和蒸汽，管径 DN15~DN50；适合实验室蒸汽取样、小型设备伴热蒸汽计量。
• 核心优势：直接测量质量流量，无需温压补偿；体积小巧，安装灵活，压力损失极低。

严禁选用的类型

• 电磁流量计：蒸汽为非导电介质，无法产生感应电动势，无法测量。
• 涡轮流量计：高温蒸汽易导致叶轮变形，冷凝水冲击会加剧叶轮磨损，精度快速劣化。
• 容积式流量计：齿轮 / 转子易被高温蒸汽损坏，且压力损失大，不适合蒸汽工况。

二、 管道蒸汽流量计安装规范

1. 通用安装要求

• 管道保温：蒸汽管道必须加装保温层和伴热带，减少冷凝水生成，避免气液两相流影响测量精度；尤其饱和蒸汽管路，冷凝水会冲击流量计发生体，导致数据波动。
• 管路预处理：安装前用压缩空气或蒸汽吹扫管路，去除焊渣、铁锈等杂质，防止堵塞流量计流道或磨损部件。
• 密封材质：法兰密封垫选用石墨复合垫（耐温≥400℃，耐压≥4MPa），严禁使用橡胶垫（高温易老化泄漏）。

2. 涡街流量计专项安装（工业主流）

• 安装姿态
  1. 优先水平安装，流量计安装在管道水平段，发生体轴线与管道轴线重合；严禁安装在管道*低点（易积聚冷凝水）或*高点（易积气）。
  2. 垂直安装仅限蒸汽自上而下流动，防止空管或冷凝水滞留。
• 直管段要求
  1. 上游直管段≥10 倍管径（10D），下游≥5D；若上游紧邻弯头、三通、阀门，需延长上游直管段至 15~20D，或加装整流器。
  2. 测量过热蒸汽时，需远离减温减压装置，间距≥20D，避免蒸汽温度、压力剧烈波动。
• 防振动与干扰
  1. 远离泵体、空压机等振动源，间距≥1m；无法避开时加装柔性接头或减振支架，防止振动导致信号漂移。
  2. 信号线缆选用耐高温屏蔽线，屏蔽层单端接地（控制室端）；与动力电缆间距≥0.5m，避免电磁干扰。

3. 差压式孔板流量计安装

• 节流件安装：孔板尖锐入口必须朝向蒸汽来流方向，密封垫不得伸入管道内部，避免破坏流态；节流件需与管道同轴安装，偏差≤0.5mm。
• 取压管路敷设
  1. 取压管路水平或向冷凝罐倾斜（坡度≥1:10），便于蒸汽冷凝液流入冷凝罐；饱和蒸汽必须加装一对冷凝罐，且高度一致，确保差压变送器两侧液柱平衡。
  2. 差压变送器安装在低于节流件的位置，利用液位差使取压管路充满冷凝液，消除温漂影响。
• 直管段要求：上游直管段≥15~40D（根据扰流件类型调整），下游≥5D，确保蒸汽流态稳定。

4. 安装后调试与维护

• 启动调试：缓慢开启蒸汽阀门，排尽管道内的冷凝水和空气；待蒸汽流量稳定后，校准温压补偿参数，确保测量值与实际工况匹配。
• 定期维护
  1. 涡街流量计：定期清理发生体表面的结垢、杂质，检查探头灵敏度；冬季做好防冻保温，防止传感器冻裂。
  2. 差压式流量计：定期排放冷凝罐内的积水，吹扫取压管路，防止堵塞；检查孔板边缘磨损情况，磨损严重时及时更换。
  3. 所有流量计：定期校验精度，贸易结算用仪表需每年送检一次。
