差压式废气流量计是基于伯努利方程设计的流量计量仪表，通过测量节流件前后的压力差计算废气流量，适配工业锅炉、窑炉、化工窑等排放的含尘、含湿、高温废气工况，核心优势是结构坚固、耐高温、抗磨损，以下是选型、安装及应用的核心要点：

一、 废气工况适配核心设计

1. 节流件耐磨防腐设计主流节流件选用标准孔板、文丘里管、阿牛巴均速管三种类型，材质升级为310S 不锈钢、碳化钨涂层或哈氏合金 C-276，抵抗高温废气冲刷和酸性 / 碱性成分腐蚀；阿牛巴均速管采用多点取压结构，能有效降低废气流速分布不均带来的测量误差，更适合大口径废气管道（DN300~DN3000）。
2. 取压与防堵设计采用法兰取压或角接取压方式，取压口加装防堵吹扫装置（外接压缩空气定期吹扫），防止粉尘堵塞取压管路；含湿废气工况需在取压管路加装冷凝罐，分离废气中的冷凝水，避免水锤冲击差压变送器。
3. 耐高温与耐振动结构节流件与管道采用对焊连接，耐受高温废气的热膨胀应力；差压变送器选用分体式高温型，通过毛细管与节流件连接，变送器安装在常温环境（避免高温损坏电路）；毛细管外层包裹隔热保温层，减少温度对差压测量的影响。

二、 主流节流件类型及特性对比

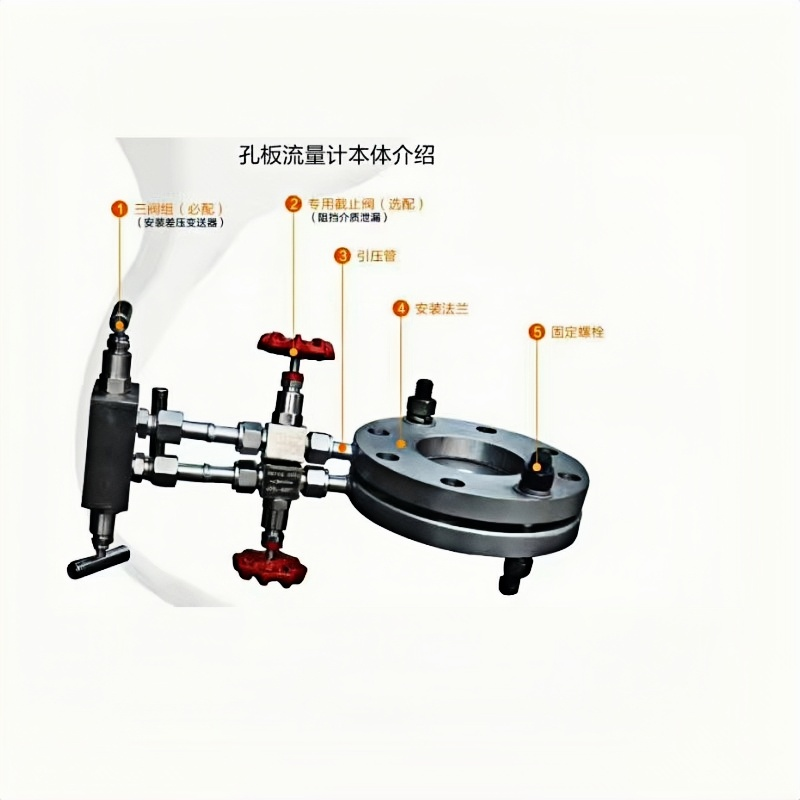

1. 标准孔板（经济型选型）
   • 优势：结构简单、成本低、通用性强，适配中小口径（DN50~DN500）、中低含尘量废气；
   • 局限：压损较大，粉尘易在孔板下游堆积，需定期清理；量程比窄（1:3~1:4）。
2.
3. 文丘里管（低能耗选型）
   • 优势：压损仅为孔板的 1/3~1/5，节能效果显著；内壁光滑，不易积尘，适配高含尘废气；
   • 局限：体积大、安装空间要求高，成本高于孔板，适合大流量废气工况。
4.

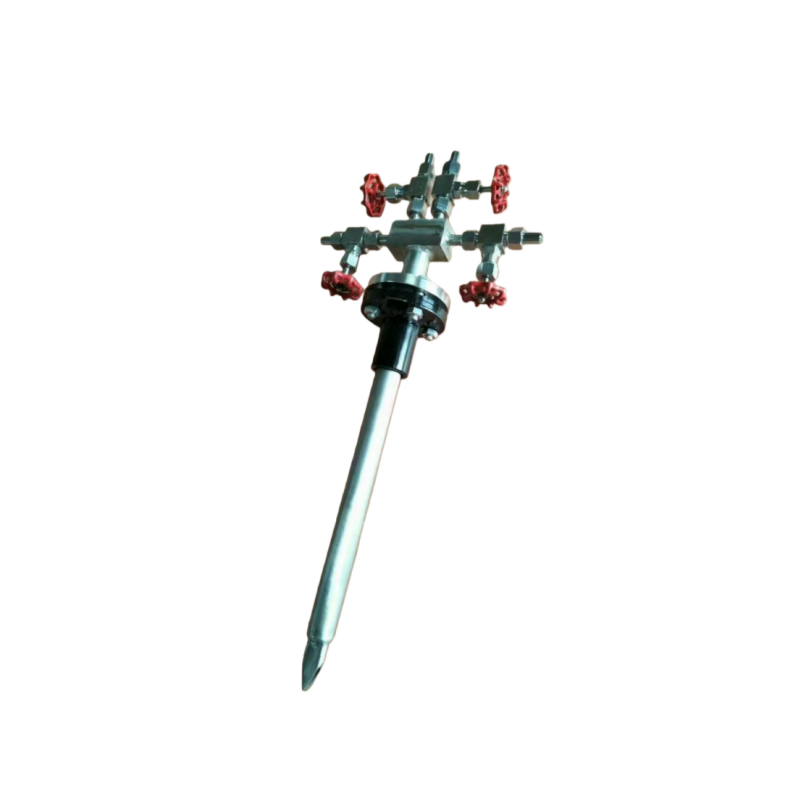

5. 阿牛巴均速管（大口径首选）
   • 优势：插入式结构，安装无需断管，施工成本低；压损极小，量程比宽（1:10）；多点取压，测量精度高；
   • 局限：取压口易堵，必须配套吹扫装置，适配 DN300 以上大口径废气管道。

三、 核心选型要点

1. 按废气工况选节流件
   • 中小口径、低含尘、预算有限：选标准孔板，搭配防堵吹扫装置；
   • 高含尘、大流量、低能耗要求：选文丘里管，降低风机运行能耗；
   • 大口径（DN≥300）、现场无法断管安装：选阿牛巴均速管，插入式安装便捷。
2. 关键参数匹配
   • 温度与压力：节流件耐温需≥废气温度 + 50℃（预留安全余量），耐压≥管道设计压力；
   • 量程比：确保常用废气流量落在流量计30%~70% 量程区间，废气流量波动大时优先选阿牛巴均速管；
   • 精度要求：环保监测场景选 ±1.0% R~±1.5% R，工业过程监测选 ±2.0% R~±2.5% R 即可。
3. 差压变送器配置
   • 选用微差压变送器（量程 0~10kPa 或 0~100kPa，根据节流件差压范围选择），精度≥0.2 级；
   • 高温废气工况需选带冷凝罐 + 毛细管的分体式变送器，毛细管长度≤10m；
   • 环保监测需选带RS485/4-20mA 双输出的型号，支持对接环保监管平台。

四、 安装与维护规范

1. 安装关键要求

1. 安装位置
   • 优先安装在水平废气管道，节流件取压口方向：测量含尘废气时朝上（防止粉尘进入取压管），测量含湿废气时朝下（排出冷凝水）；
   • 直管段要求：孔板 / 文丘里管上游≥10DN、下游≥5DN；阿牛巴均速管上游≥5DN、下游≥2DN；远离风机、弯头、阀门≥20DN，流场紊乱时加装整流器。
2. 管路连接
   • 取压管路采用不锈钢管，管径≥Φ10mm，敷设时保持 1:10 的坡度（向取压口倾斜，便于冷凝水回流）；
   • 差压变送器安装在节流件下方（防止冷凝水进入变送器），配套阀门组（三阀组 / 五阀组），便于校准和维护。
3. 保温与防护
   • 高温废气管道及取压管路需做硅酸铝保温层，厚度≥80mm，减少热量损失和冷凝水生成；
   • 户外安装时，变送器需加装防雨防晒箱，防护等级≥IP65。

2. 日常维护要点

1. 定期吹扫：每 1~3 天启动吹扫装置，清理取压管路内的粉尘；每月拆卸节流件，清理表面积尘和结垢。
2. 校准周期：环保监测用流量计每 6 个月校准一次（需第三方计量机构认证），工业过程监测用每年校准一次；校准内容包括节流件尺寸复核、差压变送器精度校准。
3. 故障排查
   • 示值为零：检查取压管路是否堵塞、变送器供电是否正常、吹扫装置是否失效；
   • 示值漂移大：清理节流件积尘、检查保温层是否破损、重新校准差压变送器；
   • 差压波动大：检查废气管道是否存在漏风、风机运行是否稳定、整流器是否失效。

五、 典型应用场景

• 环保监测：工业锅炉、窑炉废气排放流量监测，对接环保在线监测系统（CEMS）；
• 工业过程：电厂脱硫脱硝系统废气流量控制，化工窑炉废气回收计量；
• 冶金行业：高炉煤气、转炉煤气等含尘废气的输送与回收计量。
•

注：1.系统上的价格只是一个参考价格，不是实际价格；
       2.流量计，规格、口径不同，配置不同，价格就不同，需要根据您的工况选型报价~
