DN300 为大口径管路，插入式流量计适配大流量、低流速的气体工况，无需整管切割，安装改造成本低，核心适配氮气、压缩空气、天然气、烟道气等干燥 / 含轻微杂质气体，优先选插入式涡街流量计（常规气体）、插入式热式质量流量计（准确标况计量），两款覆盖绝大多数工业大口径气体计量场景，以下为选型、安装、维护核心要点，简洁落地。

一、主流款型精准适配（按气体类型 / 精度需求对号）

1. 插入式涡街流量计（★★★★★ 优先选择，常规气体大流量工况）

核心适配

氮气、压缩空气、天然气等干燥洁净 / 含轻微杂质气体，工作压力 0.05~4MPa，温度 - 40~200℃，流量范围50~1500m³/h（DN300），适配工业供气主管路、锅炉送风、废气排放等工艺计量。

关键参数

精度 ±1.5%~±2.0%，量程比 1:10~1:20，探头 316L 不锈钢（耐轻微腐蚀），表体碳钢 / 304 不锈钢，集成温压补偿，支持 4-20mA/RS485 远传，就地数显。

优势：安装便捷（钻孔插入）、压损极小、维护简单、性价比高，适配大口径低流速；

禁忌：低流速微流量（＜50m³/h）、含大量粉尘 / 液滴 / 油污气体、高湿腐蚀性气体。

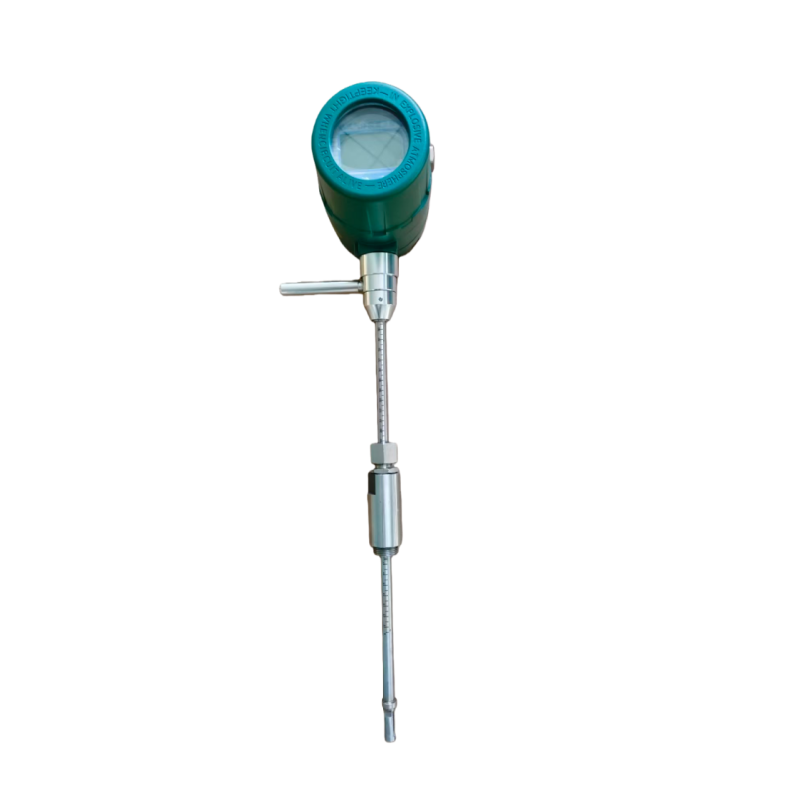

2. 插入式热式质量流量计（★★★★ 补充，高精度 / 标况直读需求）

核心适配

氮气、高纯气体、天然气等干燥洁净气体，对计量精度 / 标况流量有要求（贸易结算 / 能源计量），流量范围30~2000m³/h（DN300），适配高纯气体输送、燃气计量、精密工艺供气。

关键参数

精度 ±1.0%~±1.5%，量程比 1:100（宽量程，低流速计量稳定），直接测质量 / 标况体积流量（Nm³/h），无需温压补偿，探头 316L / 哈氏合金，304 不锈钢表体。

优势：宽量程、标况直读、低流速精准，适配流量波动大的工况；

劣势：成本高于涡街款，禁用于含尘 / 含液 / 含油气体，探头易被污染。

选型速判表


二、核心安装要求（插入式专属，大口径重点避坑）

通用安装原则（两款均适用）

1. 安装位置：优先选水平管段（*佳），其次垂直管段（介质自下而上），严禁装在管道低点（积液）/ 高点（积气），管段需无明显弯曲、变径，流体流场稳定；

2. 直管段要求：上游≥10D、下游≥5D（D=300mm，即上游≥3m、下游≥1.5m），不足时加装整流器，确保流场均匀；

3. 介质预处理：含尘 / 含液气体，前端加装10~20μm 过滤器 / 汽水分离器，防止磨损 / 堵塞探头；含腐蚀性气体，探头升级哈氏合金 / 钛合金；

4. 密封与防护：插入钻孔处用专用密封垫 + 压盖密封，杜绝气体泄漏；户外安装加防雨防腐罩，防爆区选Ex d II CT6 防爆款，防护等级 IP65+；

5. 接地要求：远传款表体单独可靠接地（接地电阻≤10Ω），防止电磁干扰，远离变频器 / 配电柜≥2m。

分款型专属安装要点

1. 插入式涡街流量计

• 探头插入深度：插入管道中心轴线位置（大口径管流场*稳定处），确保探头感应端正对流体流向；

• 防振动：靠近泵 / 风机等振动源，加装减振垫 + 柔性管，防止振动导致探头信号波动；

• 温压补偿：温压传感器就近安装在流量计上下游 5D 内，保证检测数据与流场一致。

2. 插入式热式质量流量计

• 探头插入深度：插入管道1/3~1/2 管径处（低流速时流场更稳定），探头感应面正对流体流向；

• 防污染：探头加装防尘保护套（含轻微粉尘气体），定期清理，防止油污 / 粉尘覆盖探头影响检测；

• 无振动要求：抗振性优于涡街款，无需额外减振，适合轻微振动管路。

安装施工关键步骤

1. 管道停机泄压，清理管内杂质，在选定管段垂直钻孔（钻头匹配探头外径）；

2. 安装插入式底座 + 密封垫，将探头插入管道指定深度，拧紧压盖固定，确保密封无泄漏；

3. 连接表头 / 温压传感器，接线做好防水密封，通电调试参数，确认流量显示正常。

三、日常操作与维护（极简，低维护）

1. 每日巡检：
   查看表头无超量程、信号弱、泄漏报警，确认瞬时 / 累积流量与实际工况匹配；
   检查表体 / 钻孔处无气体泄漏，过滤器无堵塞（堵塞会显示流量偏小）；

2. 定期清洁：
   每 1~3 个月，拆下探头（停机泄压后），用软布 / 酒精轻擦探头感应面，禁用硬工具 / 钢丝球划伤；
   拆洗前端过滤器 / 汽水分离器，清除粉尘 / 积液；

3. 参数校准：
   按实际工况设置口径、介质、压力、温度参数，温压补偿定期校准（每 6 个月）；
   工艺计量每 2 年现场校准，贸易结算每年法定检定，校准介质匹配实际气体；

4. 探头检查：
   每 6 个月检查探头固定螺栓无松动、密封垫无老化，防止气体泄漏；
   腐蚀工况下检查探头无腐蚀变形，及时更换；

5. 长期停机：
   关闭前后阀门，管道泄压，拆下探头做好防护，封堵插入底座，防止外界杂质 / 水汽进入管道。

四、常见故障快速解决

1. 无流量显示 / 信号弱：
   探头被粉尘 / 油污覆盖→清洁探头；
   探头插入深度不当→调整至指定位置；
   接线松动 / 破损→重新接线并做好防水；
   传感器故障→更换探头；

2. 计量不准 / 流量波动大：
   直管段不足 / 流场紊乱→加装整流器；
   温压补偿失效→校准 / 更换温压传感器；
   探头磨损 / 腐蚀→更换探头；
   管道压力 / 流速剧烈波动→加装稳压阀；

3. 气体泄漏：
   密封垫老化→更换专用密封垫；
   压盖 / 螺栓松动→拧紧固定；
   钻孔处密封不良→重新打胶 / 加装密封件；

4. 远传信号异常：
   接地不良→重新可靠接地；
   电磁干扰→远离干扰源 / 加装屏蔽线；
   表头模块故障→断电复位 / 更换模块；

5. 流量偏小：
   过滤器 / 探头堵塞→清洁 / 拆洗；
   管道局部堵塞→清理管道；
   探头感应面损坏→更换探头。

五、核心使用禁忌

❌ 探头未插入指定深度 / 反向安装，导致流场检测不准，计量误差超 30%；
❌ 含大量粉尘 / 液滴 / 油污气体未做预处理，直接使用，快速磨损 / 堵塞探头；
❌ 直管段严重不足（＜5D）未加装整流器，流场紊乱导致流量波动大；
❌ 安装在管道弯头 / 变径 / 泵出口附近，流场不稳定，计量失真；
❌ 用硬工具清理探头，划伤感应面，导致信号永久衰减；
❌ 防爆区使用非防爆款，接线未做防爆密封，引发安全隐患；
❌ 高温 / 腐蚀工况用普通 316L 探头，导致探头快速腐蚀变形。
